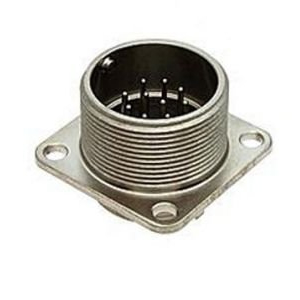

2РМГС22Б10Ш1Е2

Разъем2РМГС22Б10Ш1Е2 — это цилиндрический герметичный электрический соединитель российского производства, относящийся к серии 2РМГ (2РМГС). Он предназначен для надежного соединения электрических цепей постоянного и переменного тока (в том числе импульсных) в условиях повышенных вибраций и ударов, где требуется герметичность и стойкость к внешним воздействиям.

Основные характеристики

• Тип и конструкция :

  • Герметичный цилиндрический разъем, вилка (обозначение «Ш» означает вилку, «Б» — блочный/приборный корпус).

  • Условный диаметр корпуса — 22 мм, количество контактов — 10.

  • Контакты обычно диаметром 1 мм, с покрытием из химического никеля (согласно «Е2» в маркировке).

• Электрические параметры :

  • Рабочее напряжение до порядка 560 В постоянного и переменного тока.

  • Максимальный ток на один контакт — до примерно 5 А, суммарный ток на весь разъем — до нескольких десятков ампер (полная величина зависит от конкретного ТУ, но обычно указывается до 40–50 А суммарно).

  • Сопротивление контакта — не более 15 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

• Теплостойкость и условия эксплуатации

  • Обозначение «2» в конце — теплостойкость до +200 °C; часть исполнений допускает кратковременную работу и при +250 °C.

  • Диапазон рабочих температур, как правило, в пределах примерно от −60 до +100 °C, с возможностью кратковременного повышения по ТУ.

  • Климатическое исполнение — для внутреннего монтажа, класс УХЛ (по ГОСТ 15150‑69), ориентировано на применение в приборах и аппаратуре.

• Механические и эксплуатационные свойства

  • Сочленение — резьбовое, с одношпоночной поляризацией корпуса, что исключает неправильное подключение.

  • Разъем рассчитан на значительные механические нагрузки: вибрации до сотен м/с² в диапазоне 1–5000 Гц, одиночный удар до 5000 м/с² и многократные удары до 1000 м/с².

  • Количество допустимых сочленений‑расчленений — порядка 500 циклов, а минимальный срок сохраняемости при хранении — до 15 лет.

• Области применения
  Такой разъем обычно используют в промышленной и специальной электронике, силовой аппаратуре, авионике, военной технике и других системах, где требуется:

  • герметичность соединения,

  • устойчивость к вибрациям и ударам,

  • надежная работа при повышенных температурах и в условиях конденсации.
