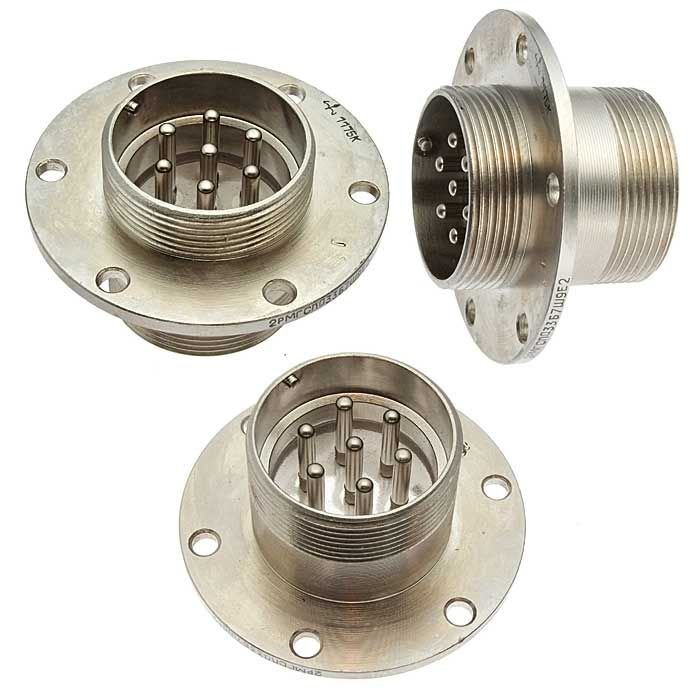

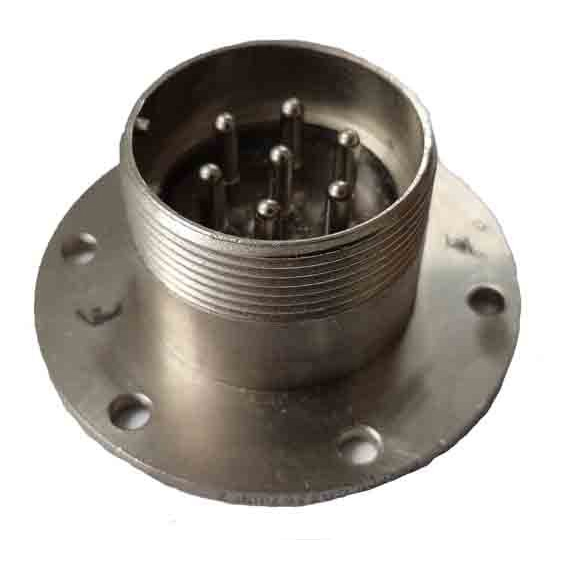

2РМГСПД33Б7Ш9Е2 — это высокогерметичный цилиндрический соединитель типа вилка, рассчитанный на работу в цепях постоянного, переменного и импульсного тока. Он применяется в аппаратуре, где важны надежность, герметичность и стабильный контакт, в том числе в промышленной, авиационной и специальной технике.

Что это за изделие

По маркировке это вилка серии 2РМГСПД с корпусом условного размера 33, приборным исполнением и теплостойкостью исполнения «Е2», то есть вариант с повышенной термостойкостью. Для этой модификации указывают 7 контактов, а конструкция рассчитана на сочленение с соответствующими кабельными розетками серий 2РМД и 2РМДТ.

Основные особенности

• Герметичное исполнение для защиты соединения от внешней среды.

• Предназначение — внутренний монтаж в электрических цепях.

• Рабочее напряжение — до 700 В.

• Частотный диапазон — до 3 МГц.

• Метод монтажа — объемный, с пайкой.

Что означает обозначение

В обозначении серии часть 2РМГСПД указывает на тип соединителя, 33 — на размер корпуса, Б — на приборный вариант корпуса, 7 — на число контактов, Ш9 — на конструктивное исполнение/сочленение, а Е2 — на исполнение по теплостойкости. Для этой серии также встречается указание, что контакты имеют диаметр 3 мм и допускают токовую нагрузку до 32 А на одиночный контакт.

Где обычно используют

Такие соединители ставят там, где нужен компактный и прочный разъем с герметизацией и устойчивостью к вибрации и внешним воздействиям, например в радиоэлектронной, измерительной и специальной аппаратуре. Для этой модели также указывают длительный ресурс и эксплуатацию в широком температурном диапазоне.

Практически важно

Если подбираете ответную часть, нужно проверять совместимость по серии, числу контактов, исполнению корпуса и варианту сочленения, иначе соединение не подойдет механически. По этой позиции разумнее ориентироваться именно на паспорт и чертеж изделия, потому что у разных годов выпуска и производителей могут быть отличия в исполнении.
