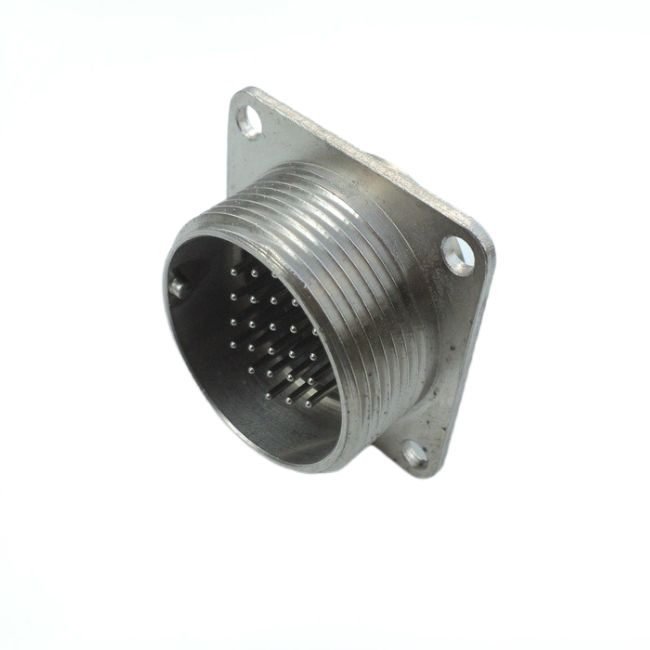

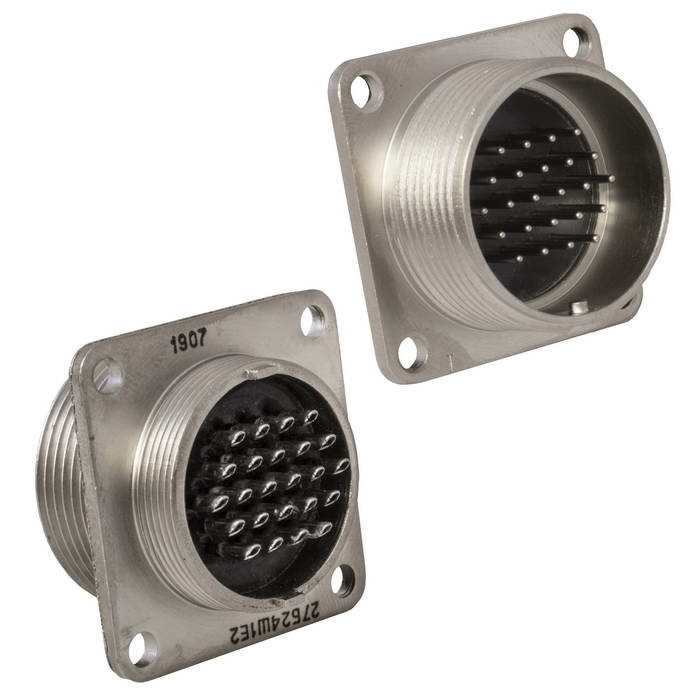

Соединитель2РМГ27БПН24Ш1Е2 представляет собой блочную (приборную) герметичную вилку, предназначенную для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он используется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Технические характеристики

• Тип соединителя : 2РМГ.

• Условный размер корпуса : 27.

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 24.

• Часть соединителя : вилка.

• Сочетание контактов : Все контакты ? 1 мм.

• Покрытие контактов : Химникель (никель).

• Теплостойкость : До 100°С (вариант 1) или до 200°С (вариант 2).

Условия эксплуатации

• Температурный диапазон : -60...+100°C или -60...+200°C.

• Вибрация : Диапазон частот от 1 до 5000 Гц, ускорение до 500 м/с? (50 g).

• Одиночные удары : Ускорение до 5000 м/с? (500 g).

• Многократные удары : Ускорение до 1000 м/с? (100 g).

• Линейные удары : Ускорение до 2000 м/с? (200 g).

• Пониженное атмосферное давление : До 133,32·10??? Па (10??? мм рт. ст.).

• Относительная влажность : До 98% при +25°C.

Применение

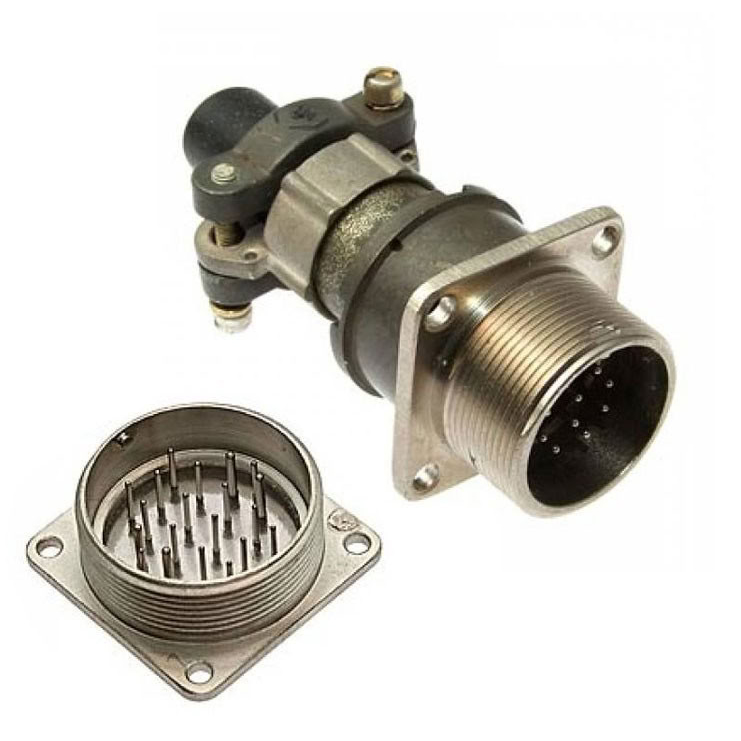

Соединители2РМГ27БПН24Ш1Е2 используются в радиоэлектронной аппаратуре для внутреннего монтажа в климатическом исполнении УХЛ и соответствуют техническим условиям ГЕО.364.140ТУ. вилки этого типа сочленяются с розетка ми серии2РМТ .

Дополнительные характеристики

• Масса изделия : 75 грамм.

• Габаритные размеры : 36х36х74 мм.

• Материал корпуса : Сталь.

• Материал вставки (изолятора) : Стекло.

• Тип контактов : Штырь.

• Метод сочленения : Резьбовой.

• Метод монтажа : Объемный.

• Гарантийная наработка : 1000 часов во всех режимах.

• Гарантийный срок хранения : 25 лет
