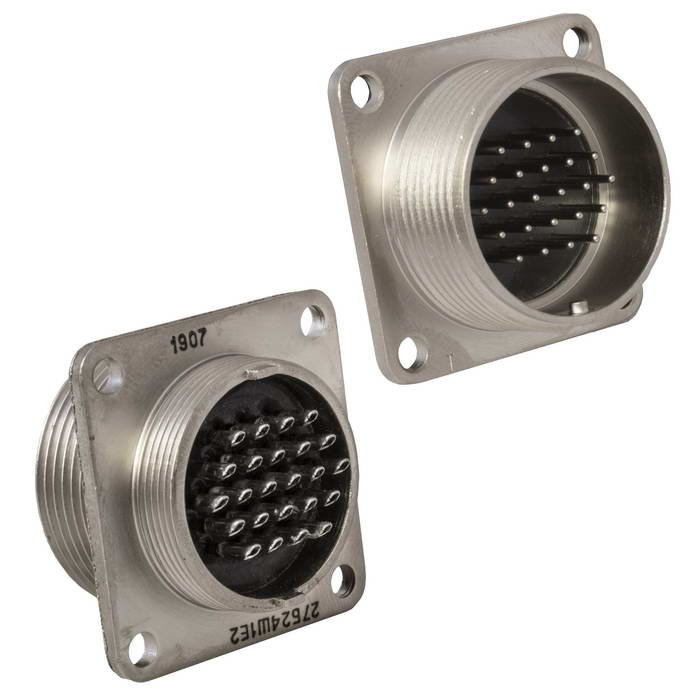

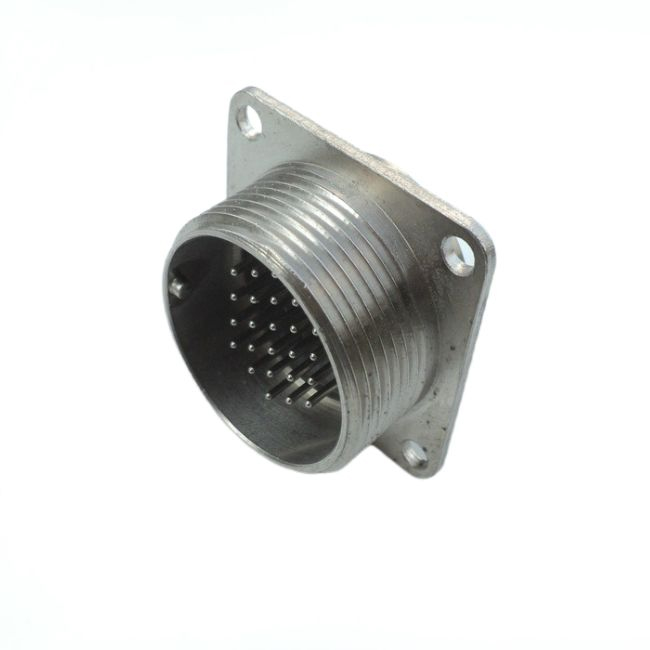

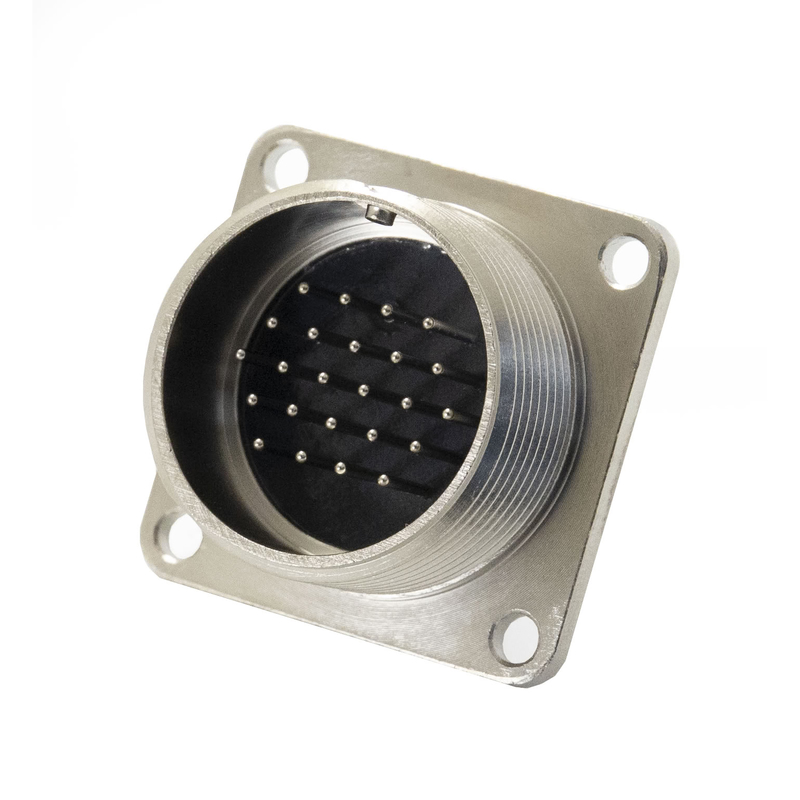

2РМГ27Б24Ш1Е2 — это герметичный соединитель, вилка приборная низкочастотная цилиндрическая с резьбовой фиксацией сочлененного положения.

Назначение и применение :

• Предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

• Используются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

• вилки 2РМГ сочленяются с розетка ми 2РМ (2РМТ), а вилки типа 2РМГД - с розетка ми 2РМД и 2РМДТ. вилки приборные 2РМГ сочленяются с кабельными розетка ми 2РМТ, выпускаемыми по техническим условиям ГЕ0.364.126ТУ.

Характеристики :

• Сопротивление контактов для разъемов с 24 контактами — не более 15 МОм.

• Материал контактов — никель. Покрытие контактов - химникель.

• Емкость между контактами — не более 6 пФ.

• вилки изготавливаются для внутреннего монтажа, в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69.

• Рабочая температура окружающей среды от -60 до +100 °C или от -60 до +200 °C.

• Минимальная наработка — 1000 часов. Гарантийная наработка: 1000 часов во всех режимах и условиях, допускаемых ТУ, или 100000 часов в облегчённом режиме.

• Максимальное количество сочленений-расчленений — 500 раз.

• Гарантийный срок хранения — 25 лет со дня изготовления.

Расшифровка условного обозначения 2РМГ27Б24Ш1Е2 :

• 2РМГ — тип соединителя.

• 27 — условный размер корпуса.

• Б — вид корпуса: блочный (приборный). Корпус блочный (приборный) без левой резьбы.

• 24 — количество контактов.

• Ш — часть соединителя: вилка.

• 1 — обозначение сочетания контактов (все контакты ? 1 мм).

• Е — покрытие контактов: никель или химникель.

• 2 — теплостойкость: 200°С.
