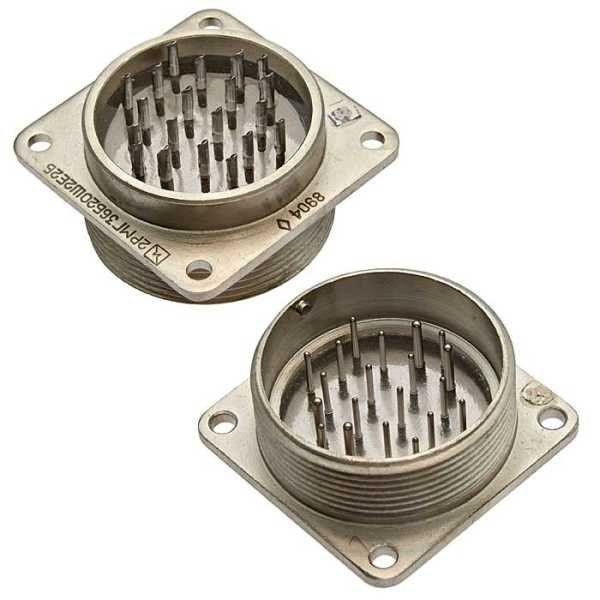

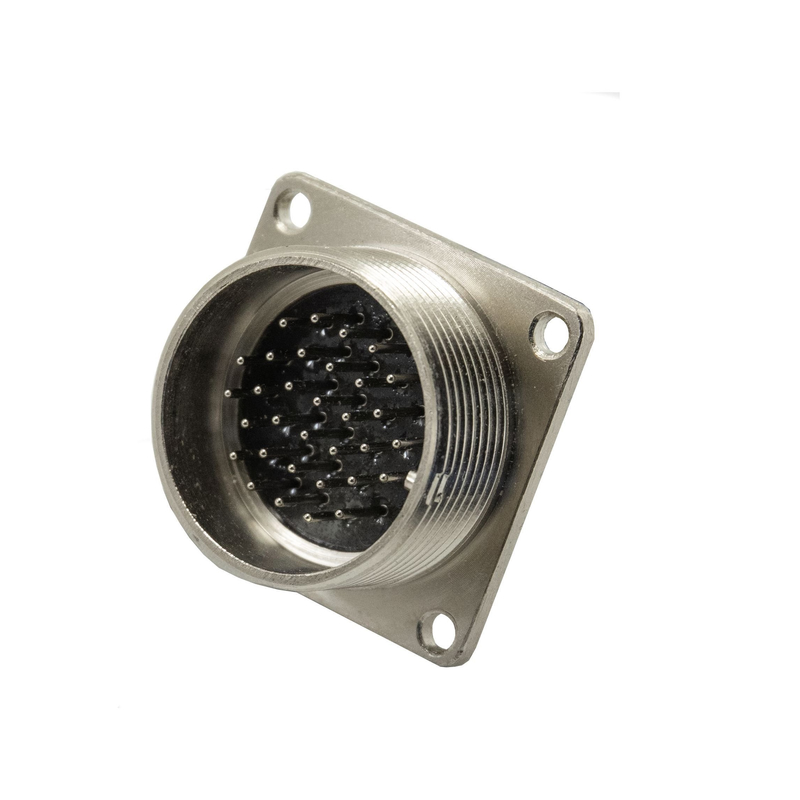

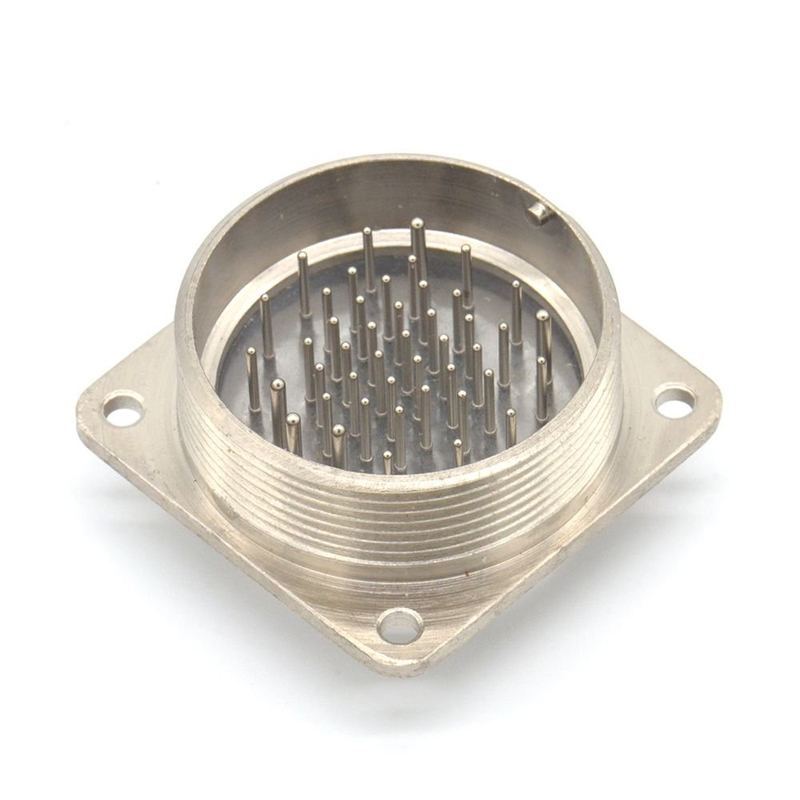

2РМГ36Б20Ш2Е2Б Вилка блочная

2РМГ36Б20Ш2Е2Б — это блочная (приборная) вилка из серии герметичных цилиндрических низкочастотных соединителей 2РМГ, предназначенная для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Основные технические характеристики:

• Количество контактов : 20 шт. (все диаметром 3,0 мм).

• Рабочее напряжение : не более 700/560 В.

• Максимальная токовая нагрузка на контакт : не более 6 А; общая — до 100 А.

• Сопротивление контактов : 5 МОм (или 0,01–0,015 Ом по справочным данным).

• Материал и покрытие контактов : никель (обозначение "Е").

• Емкость между контактами : не более 6 пФ.

• Сопротивление изоляции : не менее 5000 МОм в нормальных условиях.

• Рабочая температура : от -60°C до +100°C (или до +200°C по теплостойкости).

• Климатическое исполнение : УХЛ, герметичный тип.

• Материал корпуса : металл, блочный (приборный) без левой резьбы; изолятор — карболит.

• Количество сочленений-расчленений : до 500 циклов.

• Наработка : не менее 1000 часов; гарантийный срок хранения — 15 лет.

Расшифровка обозначения 2РМГ36Б20Ш2Е2Б:

• 2РМГ — серия герметичных соединителей.

• 36 — условный размер корпуса.

• Б — блочный (приборный) корпус без кожуха и левой резьбы.

• 20 — количество контактов.

• Ш — вилка (штыревые контакты).

• 2 — сочетание контактов (1–1,5 мм или аналог).

• Е — покрытие контактов никелем.

• 2 — теплостойкость до 200°C.

• Б — вариант корпуса.

Этот соединитель предназначен для внутреннего монтажа, используется в промышленных и приборных системах, устойчив к пониженному давлению (до 10⁻¹² Па), высокой влажности (98% при +40°C) и обеспечивает надежное соединение с резьбовой фиксацией.
