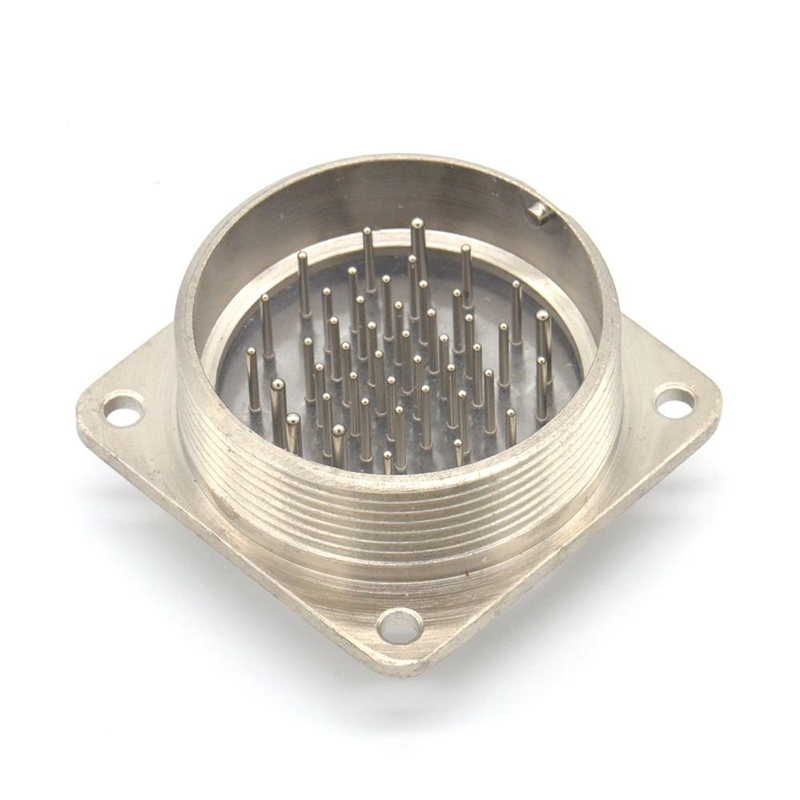

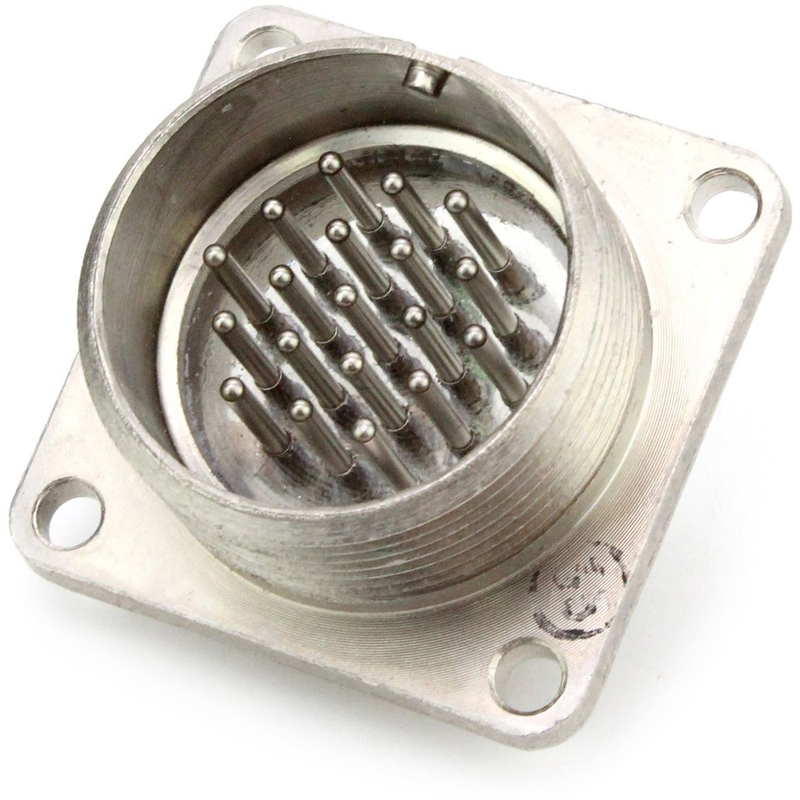

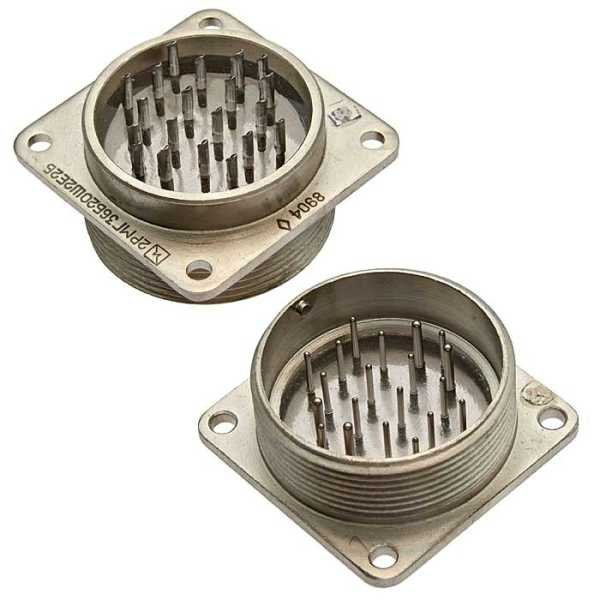

Разъём 2РМГ36БПН20Ш2Е2 «5» — это цилиндрический герметичный блочный соединитель серии 2РМ, рассчитанный на работу в электрических цепях постоянного, переменного (до частоты порядка 3 МГц) и импульсного токов.

Расшифровка обозначения

• 2РМГ — серия цилиндрического герметичного разъёма с резьбовой фиксацией.

• 36 — условный размер корпуса (диаметр корпуса по стандартизированному ряду).

• Б — блочный (приборный) корпус, предназначен для монтажа на блок/панель, а не на кабель.

• ПН — прямой патрубок для неэкранированного кабеля.

• 20 — количество контактов в соединителе.

• Ш2 — тип контактов: штырь (вилка), сочетание контактов «2» (конкретное распределение диаметров, но в вашем случае важнее последняя цифра «5», см. ниже).

• Е2 — химически никелированные контакты и теплостойкость до примерно +200 °С (эксплуатация до +100…+200 °С в зависимости от условий).

Особенность «5»

• В обозначении «5» указывает, что все контакты в разъёме имеют одинаковый диаметр — 1,5 мм (нет «смешанных» диаметров 1,0 и 3,0 мм и т.п.).

• Это упрощает комплектование и сопряжение пар с разъёмами с таким же сочетанием, снижая риск ошибок при подключении.

Основные технические особенности

• Герметичность : разъём обеспечивает герметичное соединение при перепаде давления до 1,5 кгс/см²; утечка воздуха не допускается.

• Тепловой диапазон : обычно рассчитан примерно на от −60 °С до +200 °С (с сохранением герметичности и функциональности до +100 °С длительное время).

• Механическая стойкость : выдерживает значительные вибрации и ударные нагрузки (ускорения порядка нескольких сотен м/с² и выше), что позволяет использовать его в аппаратуре с повышенной жёсткостью условий.

• Срок службы : гарантированное количество циклов сочленения–расчленения — порядка 500 операций, а срок сохраняемости — до ~25 лет.

Области применения

• Разъём применяется в наземной, бортовой и специальной аппаратуре , где необходимы:

  • герметичность,

  • надёжный электрический контакт,

  • работа в широком диапазоне температур и при вибрациях.

• Типовой сценарий — подключение кабелей к блокам радиоэлектронного оборудования, преобразователей, измерительных и управляющих комплексов.
