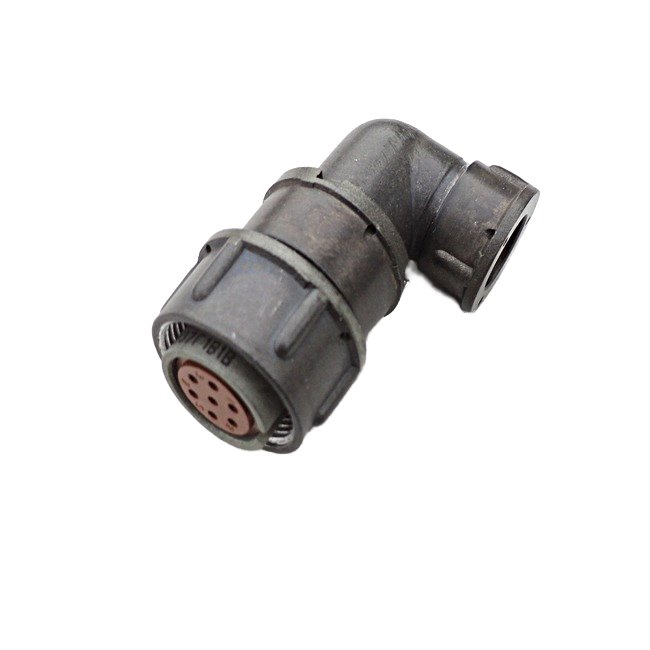

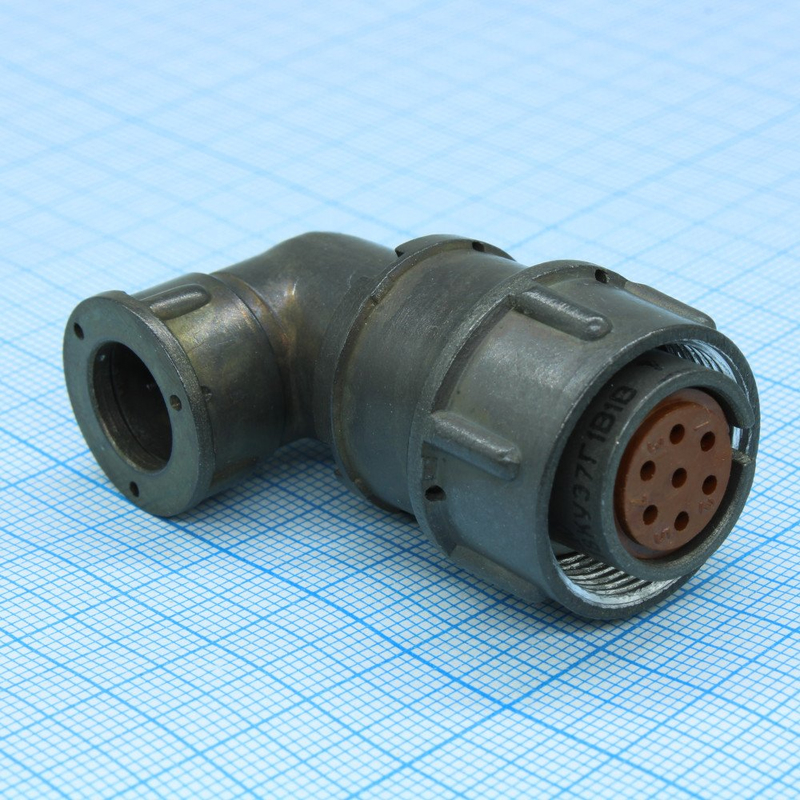

2РМ18КУЭ7Г1В1 (часто пишут «2РМКУЭ7Г1В1» по привычке) – это цилиндрический низкочастотный разъём серии 2РМ, кабельная розетка с угловым патрубком под экранированный кабель, рассчитанная для работы в цепях постоянного и переменного тока до 3 МГц.

Назначение и применение

• Предназначен для коммутации цепей постоянного и переменного тока небольшой и средней мощности в аппаратуре общего и специального назначения.​

• Используется в измерительной технике, промышленной автоматике, военной и транспортной аппаратуре, там, где требуются надёжные виброустойчивые разъёмы.

• Обеспечивает ручное разъёмное соединение кабеля с оборудованием, с возможностью экранирования линии связи.

Конструкция

• Тип: цилиндрический, кабельная розетка (гнездовые контакты).

• Корпус: алюминиевый сплав (серия 2РМ, обычно АЛ-11) с защитным покрытием.​

• Изолятор: пресс‑материал типа АГ‑4 или аналогичный, обеспечивает высокое сопротивление изоляции.​

• Патрубок: угловой, с гайкой под экранированный кабель (прижим экрана под обжимную гайку).​

Электрические характеристики

• Количество контактов: 7.

• Диаметр контактов: около 1 мм.

• Покрытие контактов: серебро, также возможны варианты с золотом/палладием в серии.

• Рабочее напряжение: до 560 В (для исполнения 2РМ18КУЭ7Г1В1 указывается именно это значение).

• Максимальный ток на один контакт: до 7 А (для данной размерной группы 18 мм и 7 контактов).

• Максимальная суммарная токовая нагрузка: порядка 40 А.​

• Сопротивление контактов: не более 0,005 Ом.​

• Сопротивление изоляции: не менее 1000–5000 МОм (для конкретных TU по 2РМ18КУЭ7Г1В1 – 5000 МОм).

• Емкость между контактами: не более 6 пФ.

Механика и надёжность

• Посадочный диаметр корпуса серии 18: 18 мм.

• Число сочленений/расчленений: не менее 500 циклов.

• Минимальная наработка: не менее 5000 ч.

• Срок сохраняемости: 15–25 лет в зависимости от ТУ.

• Устойчив к вибрации 1–5000 Гц с ускорением до 490 м/с², к многократным ударам до 1000 м/с² и одиночным до 5000 м/с² (типовые требования для 2РМ).

Климатическое исполнение и условия эксплуатации

• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150‑69 (умеренный и холодный климат, категория размещения 2.1 – аппаратура на открытом воздухе или в неотапливаемых помещениях с защитой от прямых осадков).

• Диапазон рабочих температур: от −60 °C до +100 °C.

• Разъём рассчитан на работу во влажном тепле, при воздействии конденсата, инея, соляного тумана и солнечного излучения (типовые условия для серии 2РМ).
