2РМ контакты 1.5 мм вилка

Контакты диаметром 1,5 мм применяются в разъемах серии 2РМ как на стороне штыря (вилка), так и на стороне гнезда (розетка) и относятся к стандартному ряду размеров для этих соединителей.

Основное назначение

Разъемы 2РМ с контактами 1,5 мм используются для низкочастотных цепей постоянного и переменного тока, в том числе для соединения кабельных и приборных линий в условиях объемного монтажа. Они применяются в промышленной автоматике, измерительной и электронной аппаратуре, а также во встроенной бортовой и специальной технике.

Типы контактов и конструкция

• В серии 2РМ контакты 1,5 мм могут быть как извлекаемыми, так и неизвлекаемыми; извлекаемые чаще идут на кабельной вилке, что упрощает монтаж и замену.

• Контакты обычно выполняются из латуни или бронзы с покрытием серебром или золотом, что обеспечивает хорошие электрические параметры и устойчивость к окислению.

Электрические и эксплуатационные параметры

Для контактов 1,5 мм в разъемах 2РМ обычно указывается:

• рабочее напряжение соединителя до 560–700 В постоянного и переменного тока в зависимости от конкретного типоразмера;

• допустимый ток на один контакт порядка нескольких ампер (обычно выше, чем у 1,0‑мм контактов, но ниже, чем у 2,0–3,0 мм), что делает их пригодными для сигнальных и среднестаточных цепей.

Особенности конструкции вилки

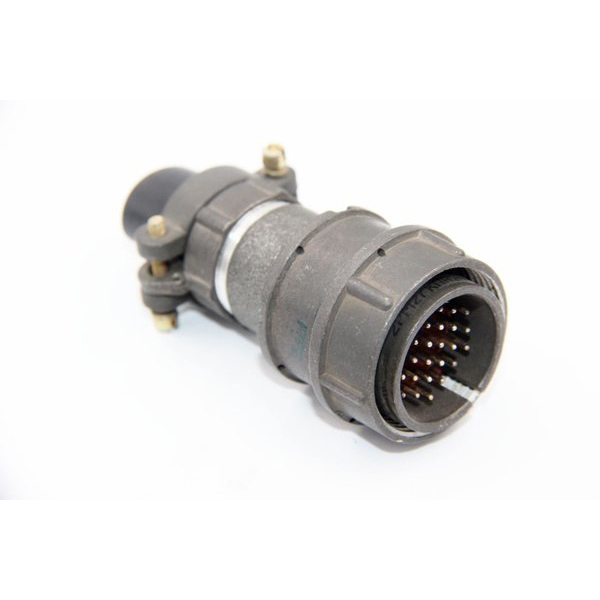

• Вилка 2РМ с контактами 1,5 мм имеет цилиндрический корпус с резьбовым замком, обеспечивающим надежное соединение и виброустойчивость.

• Контакты монтируются в кабельную вилку, как правило, методом обжима или опрессовки, что позволяет быстро и надежно подключать провода без пайки.

Если напишете конкретный полный тип (например, 2РМ…Ш…В…), можно разобрать именно под вашу модификацию: допустимые токи, количество и расположение контактов, типы покрытий и совместимость с другими разъемами.
