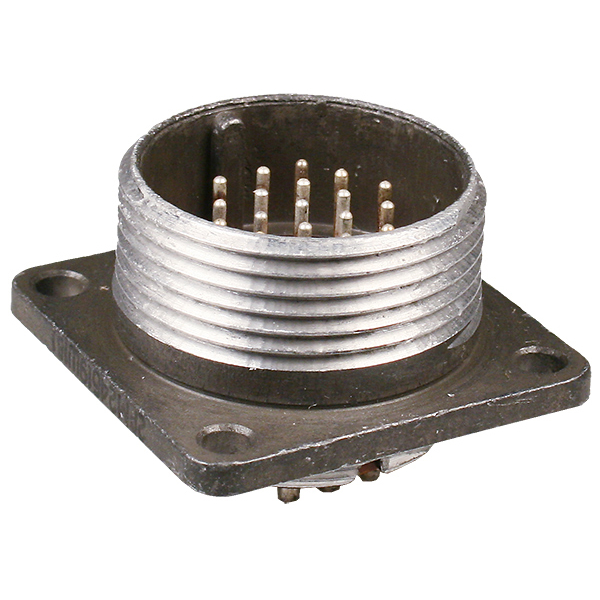

Соединитель2РМТ24К19Ш1В1В представляет собой кабельную вилку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он используется для внутреннего объемного монтажа и имеет всеклиматическое исполнение по ГОСТ 15150-69.

Технические характеристики

• Вид соединителя : Негерметичный.

• Посадочный диаметр корпуса : 24 мм.

• Вид корпуса : Кабельный.

• Количество контактов : 19.

• Вид контактов : вилка.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : 100° С.

• Максимальное рабочее напряжение : 560 В или 700 В.

• Токовая нагрузка на одиночный контакт : от 4 А до 36 А.

• Максимальная суммарная токовая нагрузка : от 27 А до 260 А.

• Сопротивление контактов : не более 5 мОм.

• Емкость между контактами : не более 6 пФ.

• Сопротивление изоляции : не менее 5000 МОм.

• Электрическая прочность изоляции : зависит от рабочего напряжения.

• Усилие расчленения гнезд : от 0,5 Н до 2,95 Н.

• Усилия расчленения соединителей : от 29,4 Н до 539,6 Н.

• Минимальная наработка : 1000 часов.

• Число сочленений-расчленений : 500.

• Гамма-процентный срок сохраняемости : 15 лет.

• Габаритные размеры : 25?32 мм.

• Масса : 22,5 г.

Условия эксплуатации

• Температура окружающей среды : от -60° С до +100° С.

• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?.

• Механический удар : пиковое ударное ускорение до 5000 м/с? для одиночного действия и до 1000 м/с? для многократного действия.

• Атмосферное давление : от 133,32·10??? Па до 50,6·10? Па.

• Повышенная относительная влажность : до 98% при температуре +25° С.

Соединитель2РМТ24К19Ш1В1В используется в различных электрических системах, где требуется надежное и прочное соединение, способное выдерживать различные условия эксплуатации.
