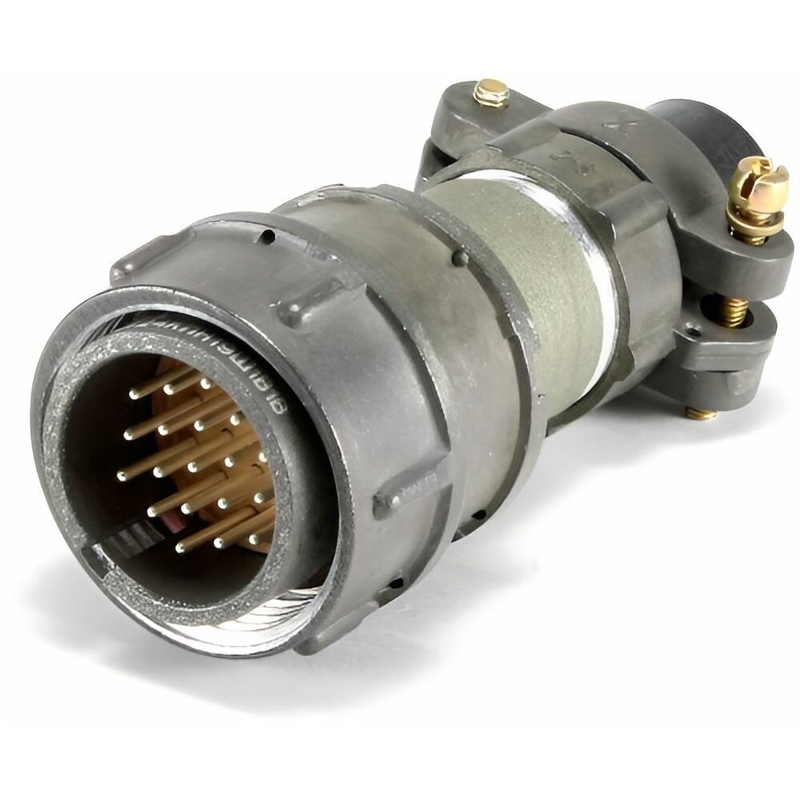

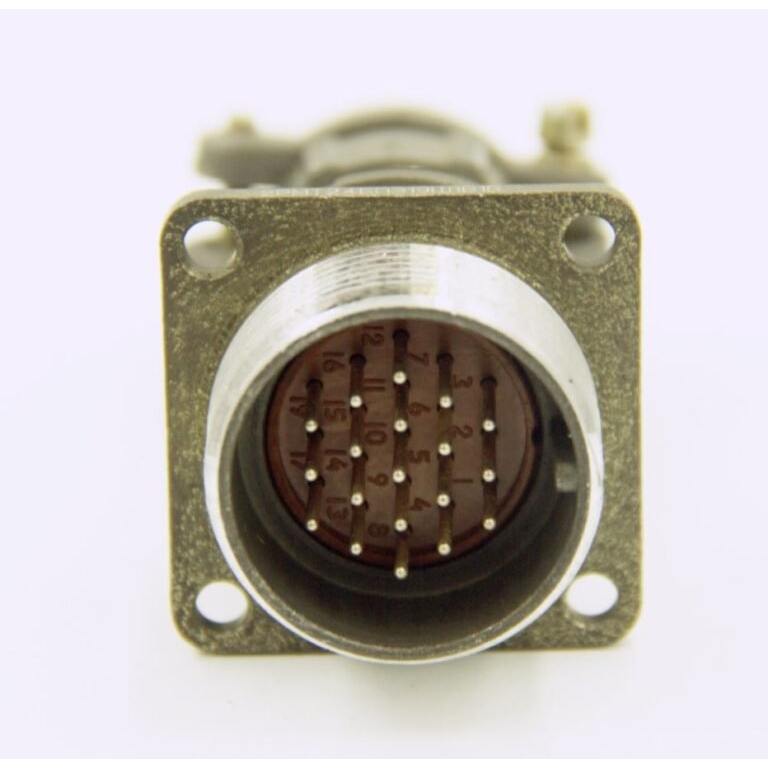

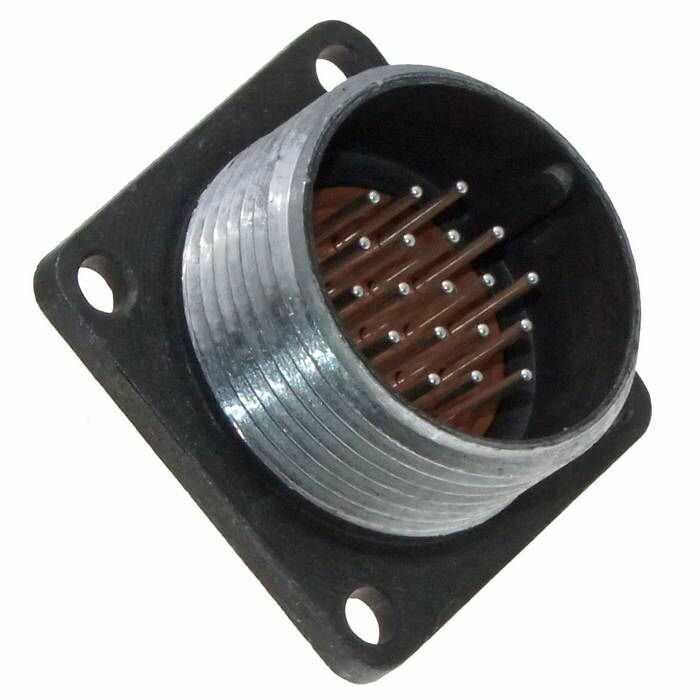

2РМТ24БПЭ19Ш1В1В — это низкочастотный цилиндрический негерметичный разъем‑вилка приборного типа из серии 2РМТ, рассчитанный на 19 контактов. Он предназначен для подключения цепей постоянного и переменного тока в приборах и блоках, где требуется надежное, но не герметичное соединение.

Конструкция и тип корпуса

• Корпус цилиндрический, блочный, с посадочным диаметром 24 мм, саморезная гайка для присоединения кабеля.

• Патрубок прямой, контакты извлекаемые; тип сочленения — резьбовой, обеспечивает надежную фиксацию пары «вилка–розетка».

• Соединитель относится к негерметичным, низкочастотным, тропико‑ и климатоустойчивым исполнениям.

Электрические характеристики

• Количество контактов — 19, максимальный ток на один контакт обычно до 5 А, суммарный ток на разъем порядка 80 А (в зависимости от конкретного исполнения серии 2РМТ).

• Максимальное рабочее напряжение — до 560–700 В постоянного и переменного тока.

• Сопротивление изоляции не менее 5000 МОм, емкость между контактами — не более 6 пФ, что обеспечивает хорошую изоляцию и низкую паразитную емкость.

Климатические и механические параметры

• Рабочий диапазон температур обычно от примерно −60 до +100 °C, что позволяет использовать разъем в условиях повышенных и пониженных температур.

• Разъем рассчитан на значительные механические нагрузки: вибрации и удары (синусоидальная вибрация до нескольких тысяч герц, линейные ударные ускорения порядка 2000 м/с²), а также на длительную работу и хранение (минимальная наработка и срок сохраняемости измеряются тысячами часов и десятками лет).

Применение и особенности

• Используется в электронных блоках, приборах, измерительной и промышленной аппаратуре, где требуется надежное соединение с экранированный кабелей и многожильных проводов.

• Контакты часто имеют серебряное или золотое покрытие, что улучшает проводимость и стойкость к коррозии.

• Серия 2РМТ широко распространена в промышленности, разъем имеет стандартные размеры и типоразмерный ряд, что облегчает подбор аналогов и замену.

Мы можем отдельно разобрать схему распайки, расшифровку всей маркировки (букв и цифр) и варианты совместимых розеток‑парных.
