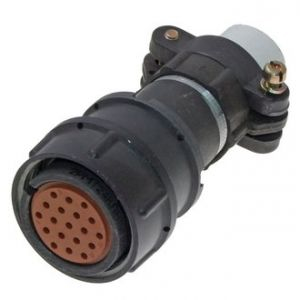

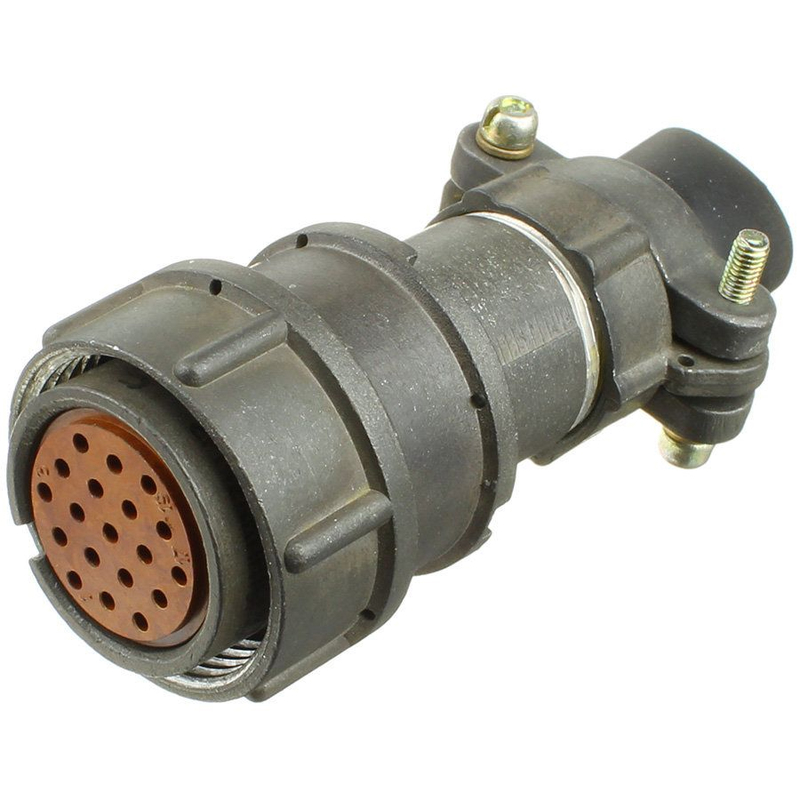

2РМТ24КПН19Г1В1В — это 19-контактная негерметичная кабельная розетка серии 2РМТ с прямым патрубком и термостойкостью 100°С. Этот разъем представляет собой цилиндрический низкочастотный разъем, устойчивый к тропическим условиям и низкому напряжению.

Характеристики

• розетка имеет посадочный диаметр 24 мм.

• Рассчитана на максимальную токовую нагрузку до 5 А на контакт и до 80 А на соединитель в целом при напряжении переменного и постоянного тока до 560 В.

• Контакты диаметром 1,0 мм.

• Корпусные детали изготовлены из алюминиевого сплава АЛ-22.

• Изоляторы сделаны из прессматериала АГ-4.

• Гнезда контактов розетки 2РМТ трубчатые.

• Контакты покрыты серебром.

• Монтаж навесной (объемный).

• Сочленение резьбовое, поляризация корпуса одношпоночная.

• Хвостовик контакта розетки допускает присоединение проводников сечением не более 0,5 мм2.

• Допускается не более 3 перепаек.

• Минимальный срок сохраняемости — 15 лет.

• Минимальная наработка 1000 ч.

• Количество сочленений-расчленений: 500.

• Диапазон рабочих температур от -60°С до +100°С, при этом смена температур с учетом температуры перегрева контактов — от -60°С до +180°С.

Электрические параметры :

• Сопротивление контакта не более 0,005 Ом.

• Сопротивление изоляции в нормальных климатических условиях не менее 5000 МОм.

Механические параметры :

• Синусоидальная вибрация в диапазоне частот 1–5000 Гц при ускорении 490 м/с2.

• Ускорение механического удара одиночного действия 5000 м/с2, многократного действия 1000 м/с2.

• Линейное ускорение 2000 м/с2.

Расшифровка маркировки :

• 2РМТ — тип разъема (соединитель электрический низкочастотный цилиндрический негерметичный тропикоустойчивый).

• 24 — посадочный диаметр корпуса розетки.

• К — тип корпуса (кабельный).

• П — вид патрубка (прямой).

• Н — вид гайки патрубка (для неэкранированного кабеля).

• 19 — количество контактов.

• Г — вид соединителя ( розетка /гнездо).

• 1 — сочетание контактов по их диаметрам (1 мм).

• В — вид покрытия контактов (серебро).

• 1 — максимально допустимая температура окружающей среды (100°С).

• В — всеклиматическое исполнение.

Применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.
