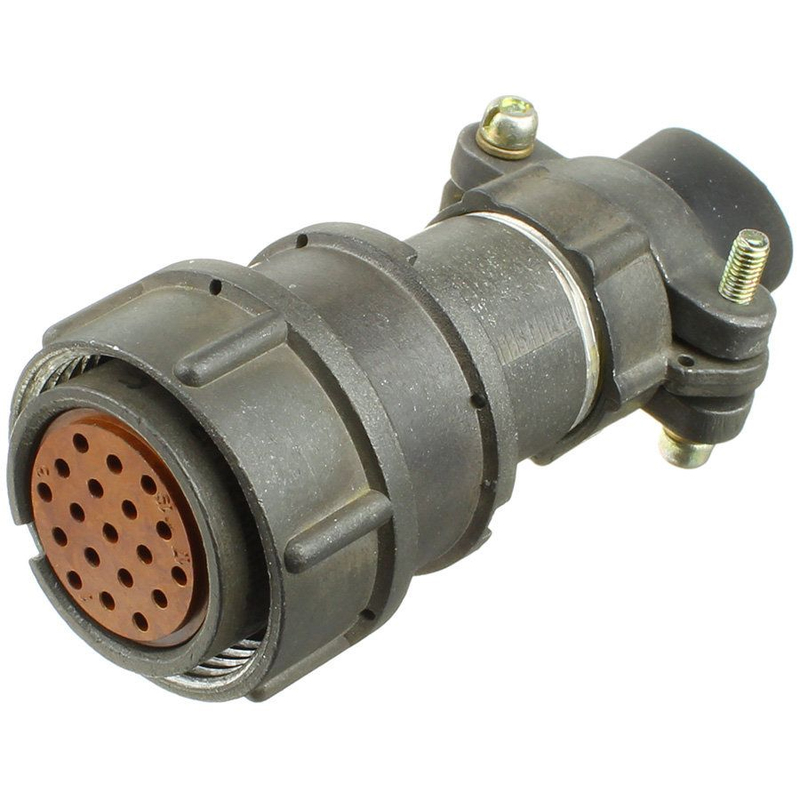

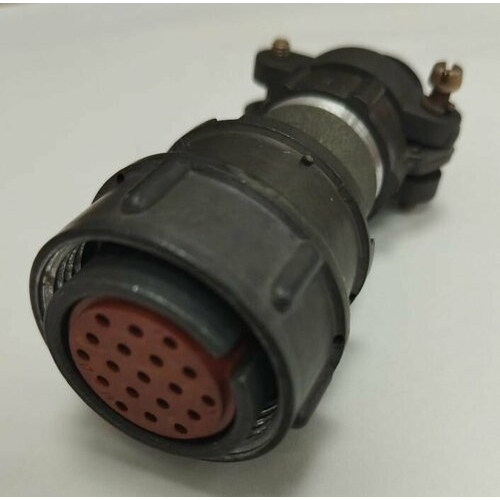

2РМТ24КПН19Г1В1В — это 19-контактная негерметичная кабельная розетка серии 2РМТ с термостойкостью 100°С и прямым патрубком. Это цилиндрический, малогабаритный, низкочастотный, тропикоустойчивый и низковольтный разъем.

Характеристики

• розетка имеет посадочный диаметр 24 мм.

• Обеспечивает соединение девятнадцати извлекаемых контактов диаметром 1,0 мм.

• Максимальная токовая нагрузка до 5 А на каждый контакт и до 80 А на соединитель в целом при напряжении переменного и постоянного тока до 560 В.

• Корпусные детали изготовлены из алюминиевого сплава АЛ-22.

• Материалом изоляторов служит прессматериал АГ-4.

• Гнезда контактов розетки 2РМТ – трубчатые типа \"манжета\".

• Вид покрытия контактов - серебро.

• Метод монтажа навесной (объемный).

• Сочленение соединителя - резьбовое, поляризация корпуса одношпоночная.

• Хвостовик контакта розетки должен допускать присоединение проводников сечением не более 0,5 мм2.

• Максимальное допускаемое количество перепаек - не больше 3.

Параметры

• Сопротивление контакта – не более 0,005 Ом.

• Сопротивление изоляции в нормальных климатических условиях – не менее 5000 МОм.

• Синусоидальная вибрация в диапазоне частот 1...5000 Гц, ускорение 490 м/с2.

• Ускорение механического удара одиночного действия 5000 м/с2, многократного действия 1000 м/с2.

• Линейное ускорение 2000 м/с2.

• Минимальная наработка 1000 ч.

• Количество сочленений-расчленений 500.

• Минимальный срок сохраняемости 15 лет.

• Температура окружающей среды от -60°С до +100°С.

• Смена температур с учетом температуры перегрева контактов от -60°С до +180°С.

Расшифровка маркировки

• 2РМТ – соединитель электрический низкочастотный цилиндрический негерметичный тропикоустойчивый.

• 24 – посадочный диаметр корпуса розетки.

• К – тип корпуса кабельный.

• П – вид патрубка прямой.

• Н – вид гайки патрубка для неэкранированного кабеля.

• 19 – количество контактов.

• Г – вид соединителя розетка (гнездо).

• 1 – сочетание контактов по их диаметрам 1 мм.

• В – вид покрытия контактов серебро.

• 1 – максимально допустимая температура окружающей среды 100°С.

• В – всеклиматическое исполнение.

По данным ChipFind.ru, разъем 2РМТ24КПН19Г1В1В, произведенный Элекон в 2016 году, поставляется в заводской упаковке.
