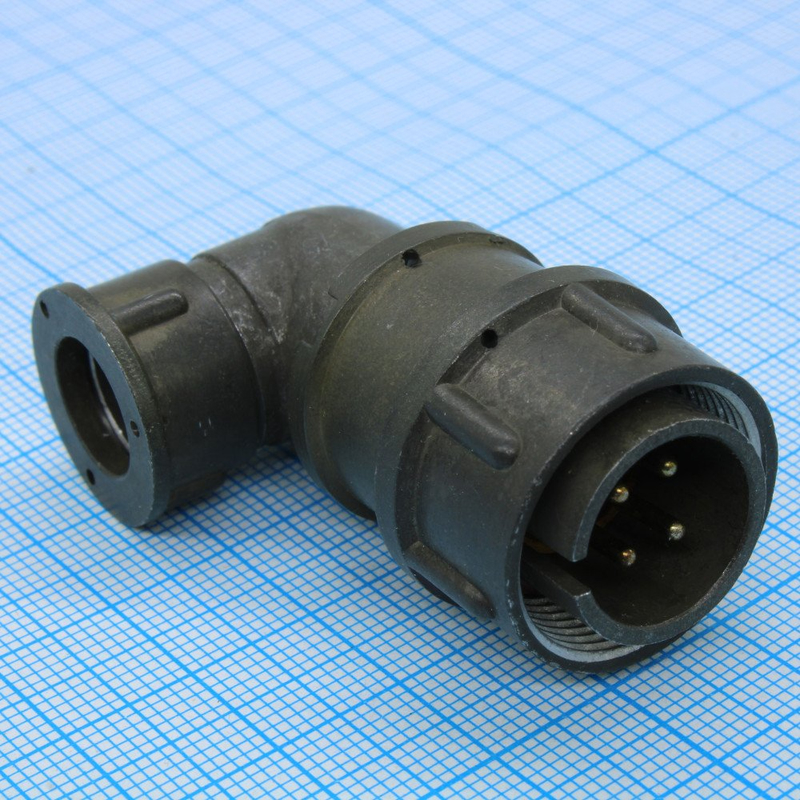

Соединитель2РМТ18КУЭ7Ш1В1В представляет собой кабельную вилку с угловым патрубком, предназначенную для работы в различных видах электро- и радиоаппаратуры. Давайте рассмотрим его основные характеристики:

Основные характеристики

• Тип соединителя : 2РМТ — цилиндрический низкочастотный тропикоустойчивый соединитель.

• Условный размер корпуса : 18.

• Вид корпуса : К — кабельный.

• Вид патрубка : У — угловой.

• Вид гайки патрубка : Э — для экранированного кабеля.

• Количество контактов : 7.

• Часть соединителя : Ш — вилка.

• Обозначение сочетания контактов : 1 — все контакты диаметром 1 мм.

• Покрытие контактов : В — серебро.

• Теплостойкость : 1 — до +100° С.

• Климатическое исполнение : В — всеклиматическое.

Технические характеристики

• Токовая нагрузка :

  • На одиночный контакт: 7 А.

  • Максимальная суммарная на соединитель: 40 А.

• Максимальное рабочее напряжение : 560 В или 700 В в зависимости от источника.

• Максимальное испытательное напряжение : 1850 В в нормальных климатических условиях.

• Сопротивление контактов : Не более 5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

• Хвостовики контактов : Допускают присоединение проводов сечением 0,5 мм?.

Условия эксплуатации

• Температура окружающей среды : От -60° С до +100° С.

• Смена температур : От -60° С до +180° С.

• Повышенная относительная влажность : До 98% при +35° С.

• Вибрация : Синусоидальная, диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?.

• Механический удар : Пиковое ударное ускорение до 5000 м/с? для одиночного удара.

Соединители этого типа используются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Они имеют резьбовую фиксацию и предназначены для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц.
