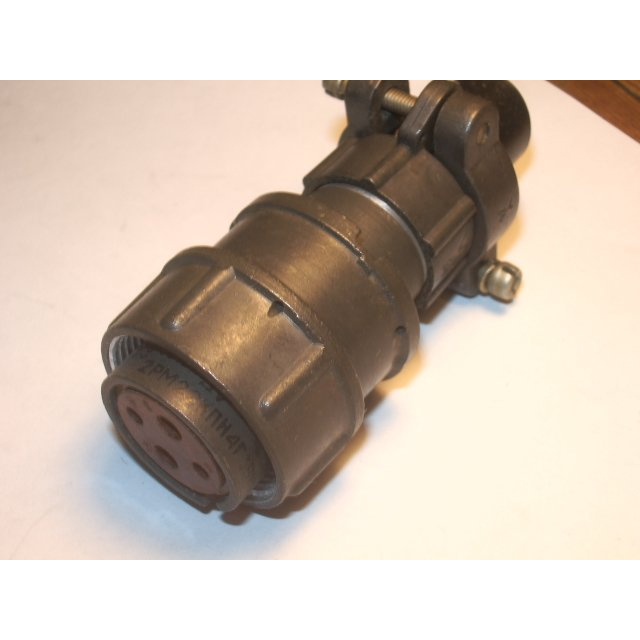

2РМТ24КУН19Г1В1В

Разъём2РМТ24КУН19Г1В1В — это цилиндрический низкочастотный негерметичный электрический разъём из серии 2РМТ, предназначенный для соединения кабелей и блоков в аппаратуре общего и специального назначения.

Основное назначение

Этот разъём используется в электрических цепях постоянного и переменного тока частотой до примерно 3 МГц, при рабочих напряжениях порядка 560–700 В в зависимости от конкретного типономинала в серии. Он применяется для подключения и разъединения проводов, кабелей, узлов и блоков в электронной и радиоаппаратуре, в том числе специального (в том числе тропико‑ и всеклиматического) исполнения.

Конструкция и типоразмер

• Тип: цилиндрический низкочастотный негерметичный с резьбовой фиксацией сочленённого положения.

• Диаметр корпуса: 24 мм (типоразмер 24).

• Количество контактов: 19.

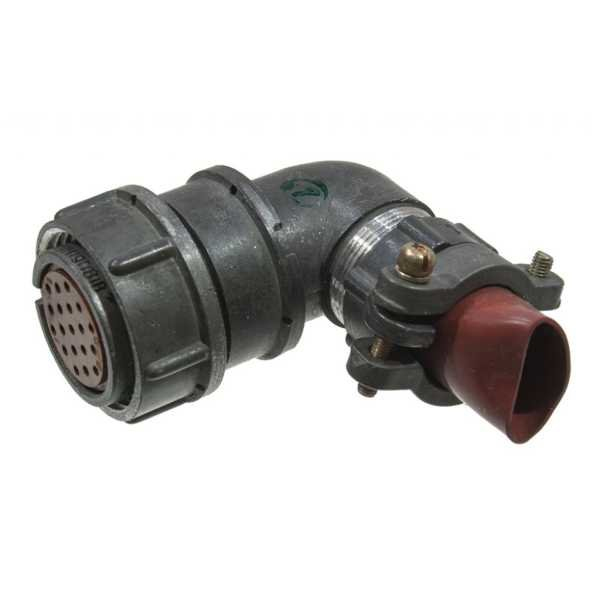

• Часть по обозначению: «Г» — розетка кабельная с угловым патрубком для неэкранированного кабеля («КУН»).

Электрические и климатические параметры

• Максимальное рабочее напряжение постоянного тока или амплитудное значение переменного тока — обычно 560–700 В, в зависимости от конкретного типономинала.

• Сопротивление изоляции — не менее 1000–5000 МОм, что обеспечивает высокую надёжность изоляции при допустимых напряжениях.

• Покрытие контактов: серебро (буква «В» в обозначении), что улучшает электропроводность и стойкость к окислению.

• Теплостойкость 100 °C, всеклиматическое исполнение («В» в конце маркировки) — изделие рассчитано на работу в широком диапазоне температур и влаги.

Особенности и применение

Разъём предназначен для внутреннего монтажа в кабелях и блоках, обеспечивает достаточно надёжное сочленение с механической прочностью, устойчивой к вибрациям и многократным соединениям‑разъединениям. Он широко используется в промышленной электронике, автоматике, радиотехнических и измерительных устройствах, где требуется надёжный низкочастотный контактный разъём с резьбовым фланцевым соединением.
