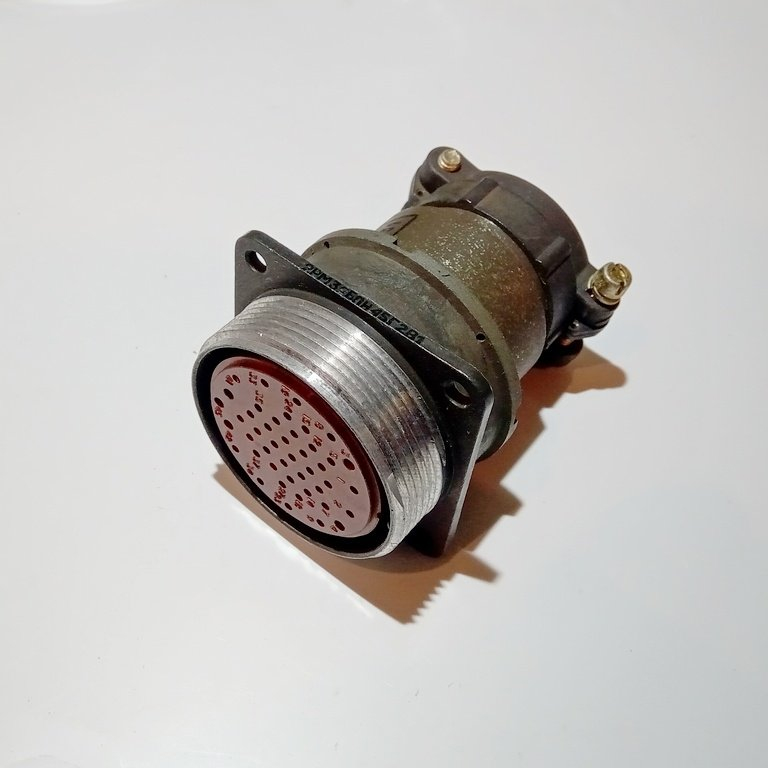

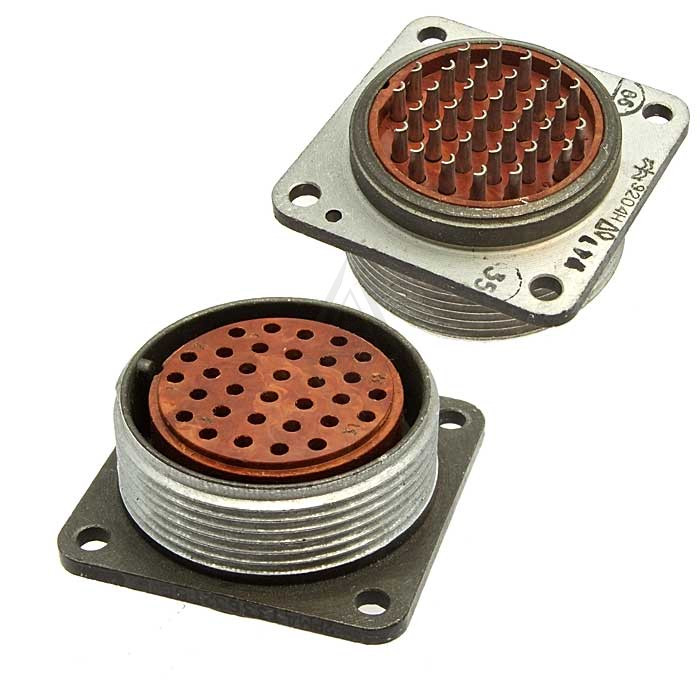

2РМ42БПН50Г2В1 — это низкочастотный цилиндрический электрический соединитель из серии 2РМ, выполненный в виде приборной розетки с блочным корпусом и резьбовым сочленением.

Расшифровка обозначения

• «2РМ» — серия низкочастотных цилиндрических соединителей.

• «42» — условный диаметр корпуса (около 42 мм по посадочному отверстию).

• «Б» — блочный приборный корпус.

• «ПН» — розетка (приборная, негерметичная), резьбовое сочленение, одношпоночная поляризация.

• «50» — количество контактов (50 контактов).

• «Г» — тип розетки (гнездо).

• «2» — сочетание контактов (разные типы штырей/гнёзд в одном корпусе).

• «В» — серебряное покрытие контактов.

• «1» — теплостойкость до +100 °C.

Основные технические параметры

• Напряжение: максимальное рабочее напряжение до 560 В (возможна версия до 700 В).

• Ток: допустимый ток на отдельных контактах — до 4…8 А (в зависимости от диаметра: 1 и 1,5 мм); суммарная нагрузка на соединитель до порядка 190 А.

• Сопротивление контакта: не более нескольких мОм (до примерно 5 мОм для контактов диаметром 1 мм).

• Сопротивление изоляции: не менее порядка 1000–5000 МОм.

• Диапазон рабочих температур: от −60 до +100 °C; возможна смена температур до +180…−60 °C.

Конструкция и размеры

Корпус — цилиндрический блочный, приборный, без патрубков или с прямыми/угловыми патрубками. Типовые габариты по внешнему диаметру порядка 42–45 мм, длина около нескольких десятков миллиметров (точные значения зависят от конкретного исполнения).

Условия эксплуатации

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до примерно 3 МГц.

• Вибрация: синусоидальная вибрация с ускорением до порядка 490 м/с² в диапазоне частот от 1 до 5000 Гц.

• Механические удары: переносит многократные удары с ускорением до 1000 м/с² и одиночные удары до 5000 м/с².

• Линейное ускорение — до 2000 м/с².

• Атмосферное давление: работает в диапазоне от глубокого вакуума до повышенного давления (порядка 0,05–0,12 МПа).

Назначение

Соединитель 2РМ42БПН50Г2В1 применяется как приборная розетка общего назначения в радиоэлектронной и радиотехнической аппаратуре, в устройствах автоматики, КИПиА, системах управления и т.п.
