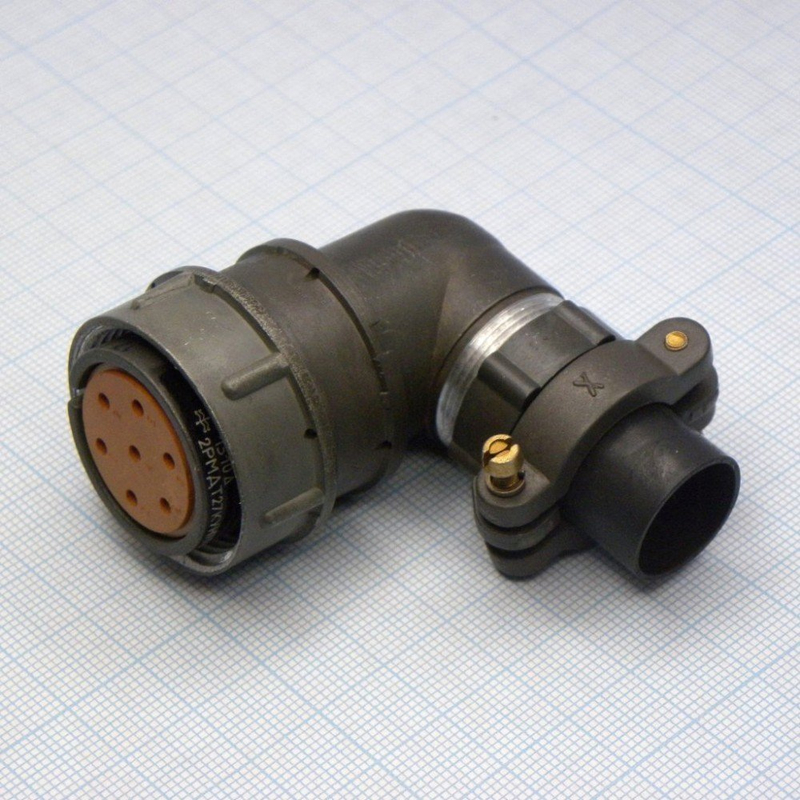

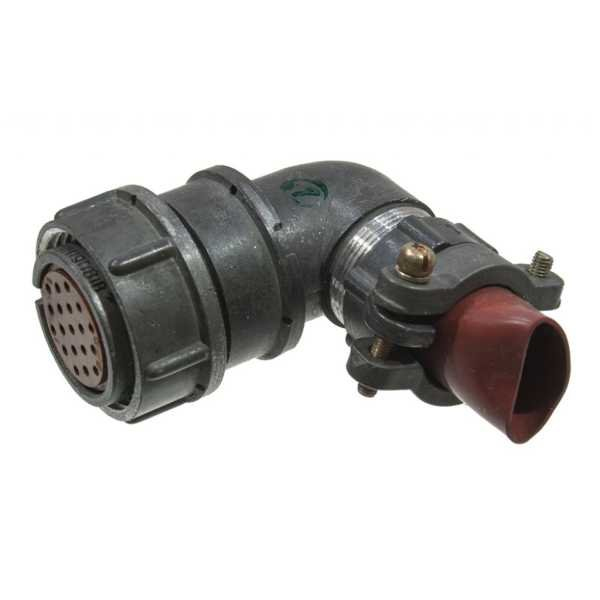

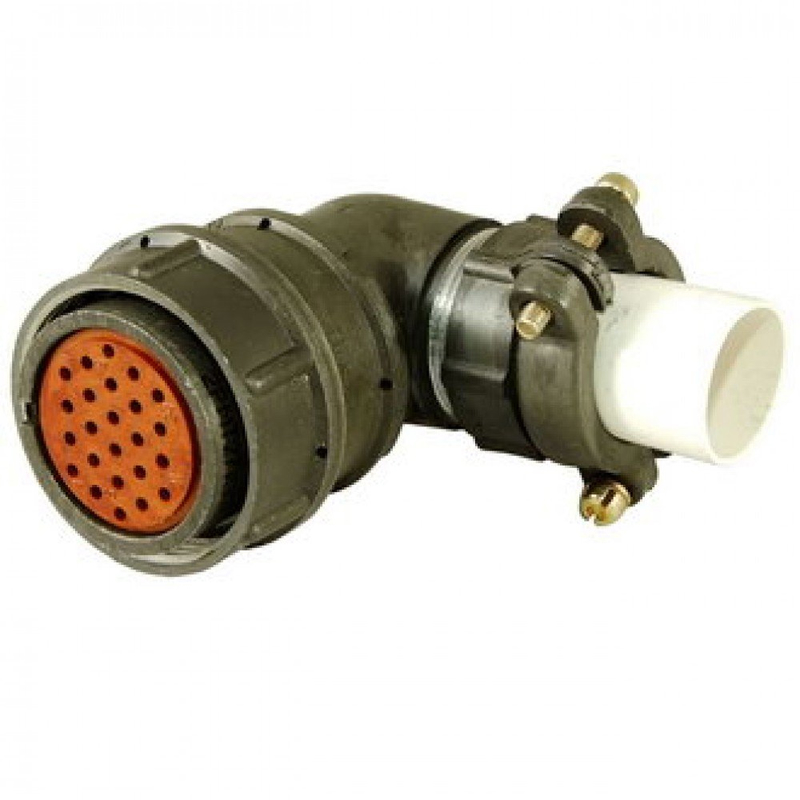

Разъём2РМТ24КУН19Ш1В1В «Элекон» приёмка «ОТК» — это цилиндрический низкочастотный разъём российского производства, рассчитанный на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Этокабельная вилка с угловым патрубком (обозначение «КУН») для неэкранированного кабеля, предназначенная для внутреннего объемного монтажа во всеклиматическом исполнении класса В2.1 по ГОСТ 15150‑69. Изготавливается по техническим условиям, например, АШДК.434410.062 ТУ, и относится к серии 2РМТ, широко применяемой в промышленной и военной аппаратуре.

• Количество контактов —19 штыревых контактов диаметром 1,0 мм , все контакты одинакового диаметра (сочетание «Ш1»).

• Материал контактов — латунь с покрытиемсеребром (Ag) , что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.

• Изолятор выполнен изкарболита , корпус — изалюминиевого сплава с оксидным покрытием, цвет корпуса обычно серый, изолятора — коричневый.

• Рабочий ток на один контакт — порядкадо 5 А (для диаметра 1,0 мм), общий ток на разъём — до80 А при комплектации всеми 19 контактами.

• Максимальное рабочее напряжение — донескольких сотен вольт (в типичных ТУ для 2РМТ такие разъёмы рассчитаны на рабочее напряжение до 560–700 В, в зависимости от конкретного ТУ).

• Соединение осуществляетсярезьбовой накидной гайкой , шаг резьбы —M27×1,5 мм , тип корпуса — блочный, кабельный.

• Климатическое исполнение —всеклиматическое (В) , рабочий диапазон температур примерноот −60 °C до +100 °C.

• Относительная влажность до98% при +40 °C , атмосферное давление от глубокого вакуума до повышенного — в диапазоне порядка1,3×10⁻⁴…1,2×10⁴ Па.

• Механические требования: устойчивость к вибрации (до ~50 g), акустическим шумам до ~170 дБ, многократным ударам до 100 g и одиночным до 500 g.

• Ресурс —не менее 500 циклов сочленения/расчленения , минимальная наработка составляет порядка1000 часов непрерывной работы.

• Максимальный срок хранения — до15 лет при соблюдении условий хранения, что типично для изделий промышленного и военного назначения.
