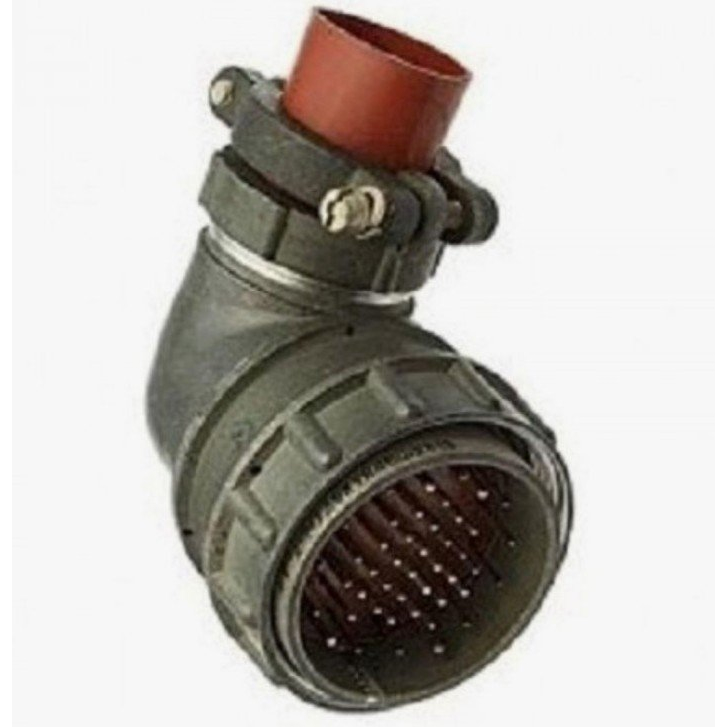

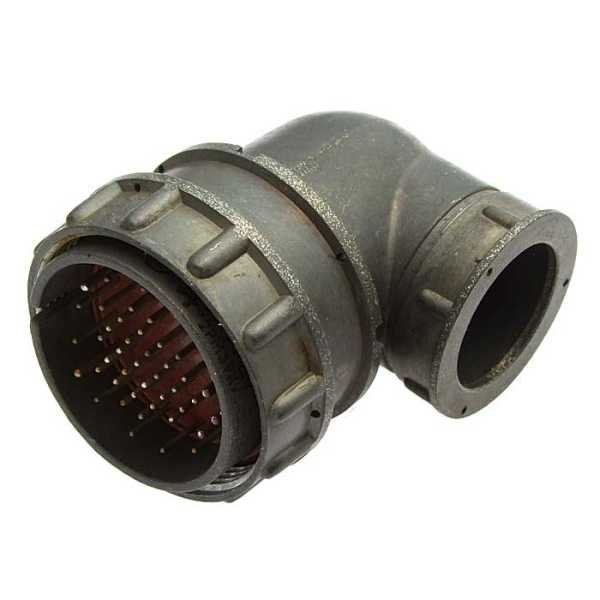

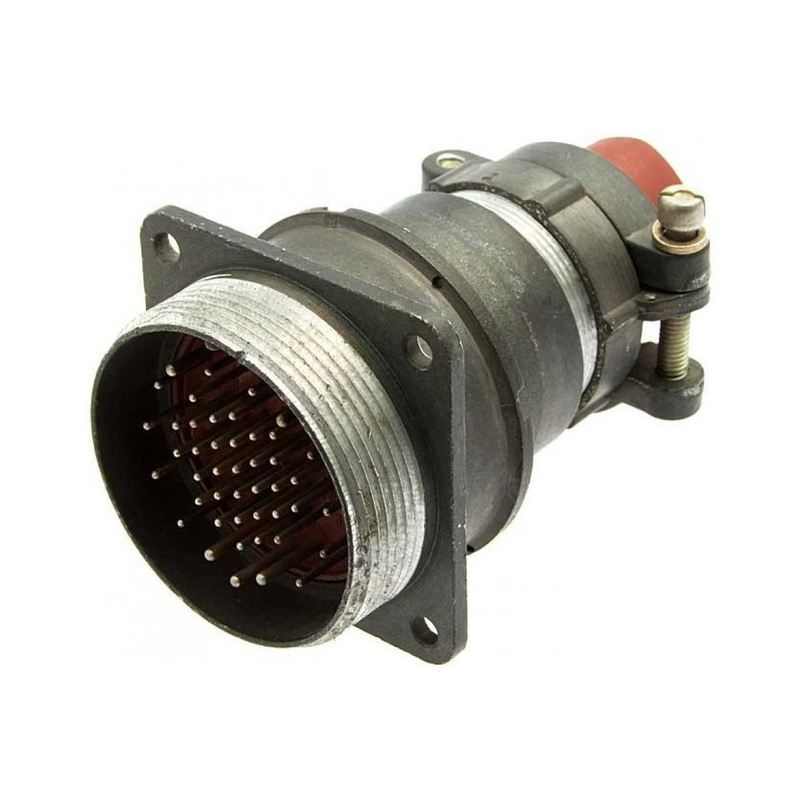

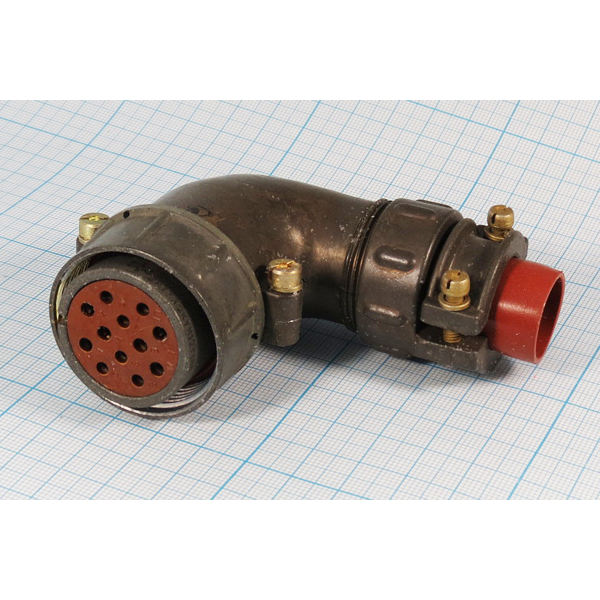

2РМ39КУЭ45Ш2В1 Вилка кабельная

Вилка кабельная 2РМ39КУЭ45Ш2В1 — это цилиндрический низкочастотный негерметичный соединитель объемного монтажа с резьбовой фиксацией, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Она используется в узлах и блоках радио‑ и электроаппаратуры общего и специального назначения, как правило, во внутреннем монтаже во всеклиматическом исполнении по техническим условиям на серию 2РМ.

Расшифровка обозначения

• 2РМ — тип цилиндрического соединителя.

• 39 — условный размер корпуса (диаметр, ряд контактов).

• КУ — кабельная вилка с угловым патрубком.

• Э — гайка и элементы патрубка под монтаж экранированного кабеля.

• 45 — количество контактов в разъеме.

• Ш2 — климатическое исполнение (обычно УХЛ, теплостойкость до 200 °С, вариант «2»).

• В1 — модификация, например, вид контактов или исполнение по стандарту/ТУ.

Основные характеристики

• Количество контактов — 45, контакты обычно с диаметром порядка 3 мм, с последовательной схемой раскладки.

• Рабочее напряжение — до 560–700 В, частота до 3 МГц; максимальный ток на одиночный контакт — до 4 А (суммарный ток зависит от заполнения контактов).

• Изоляционные параметры: сопротивление изоляции в нормальных условиях не менее единиц гигаом, ёмкость между контактами — не более 6 пФ.

Конструкция и применение

• Разъем имеет металлический корпус с резьбовой муфтой, контактами, обычно с покрытием серебром или золотом, и патрубок углового типа под установку на плоскость (панель) с выходом кабеля под углом.

• Предназначен для соединения кабельных трасс с приборными частями (розетками) в стационарной и мобильной аппаратуре, допускает монтаж экранированным кабелем за счет специальной экранной гайки.

• Монтаж контактов, как правило, осуществляется обжимом проводников, разъем рассчитан на многократные коммутации при соблюдении требований к крутящему моменту затяжки муфты.
