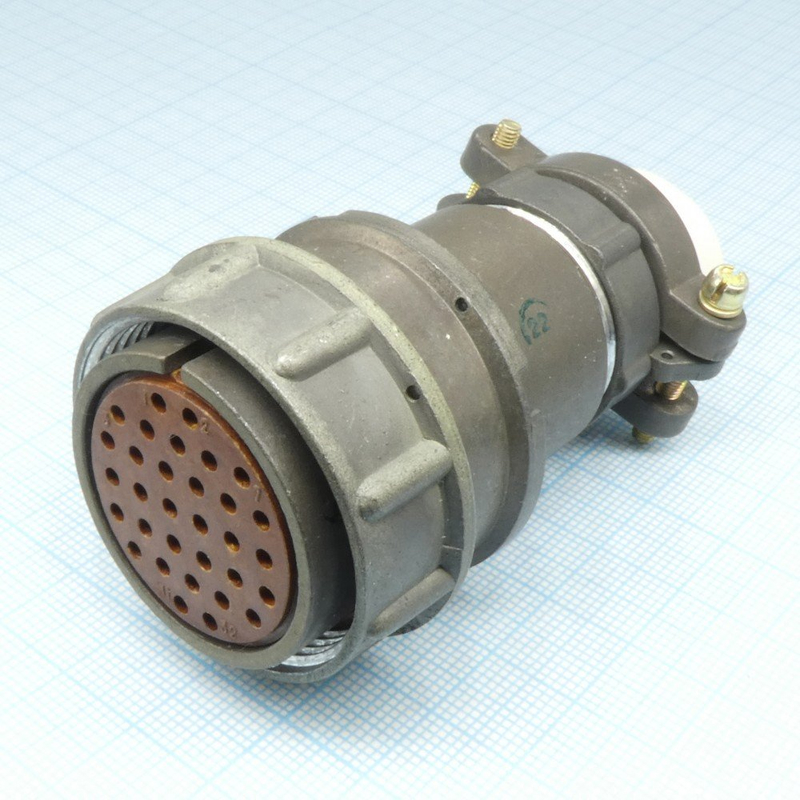

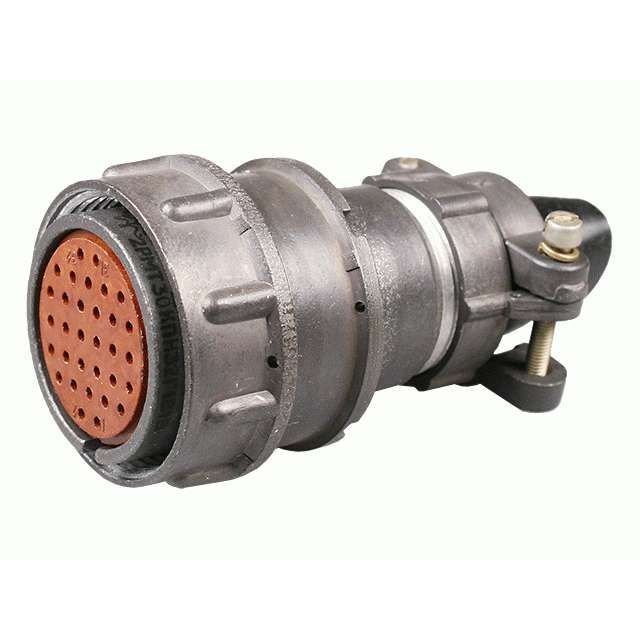

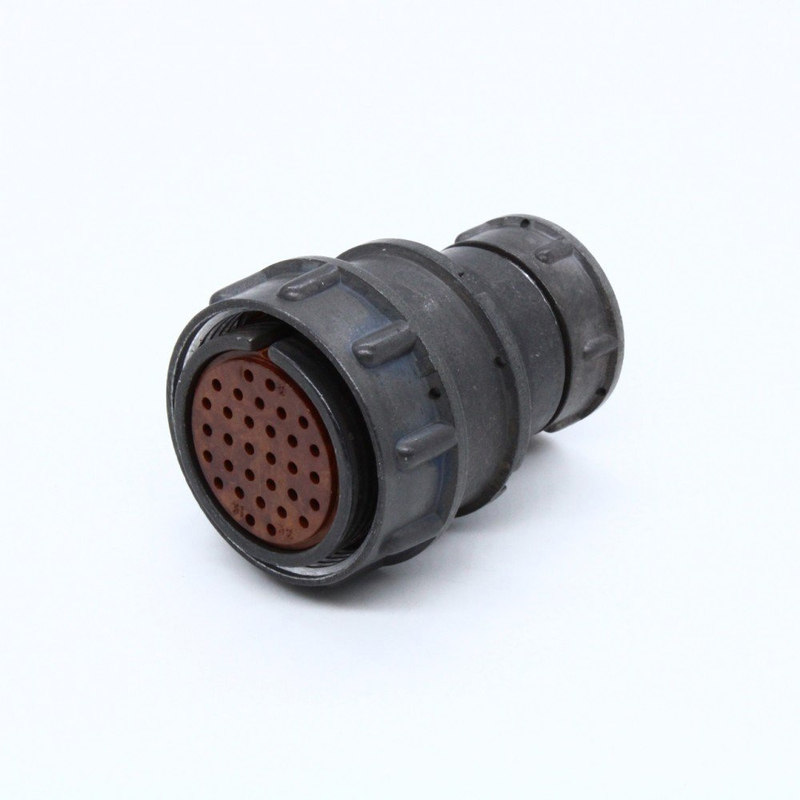

2РМТ30КПЭ32Г1В1В — это розетка кабельная с прямым патрубком и гайкой для экранированного кабеля, имеющая серебряное покрытие контактов. Это цилиндрический низкочастотный соединитель, устойчивый к тропическим условиям, с резьбовой фиксацией сочлененного положения.

Обозначение :

• 2РМТ — тип соединителя. Это электрический низкочастотный цилиндрический негерметичный соединитель для соединения длинных электрических цепей.

• 30 — условный размер корпуса. Диаметр посадочного отверстия разъема составляет 30 мм.

• К — кабельный тип корпуса.

• П — прямой тип патрубка.

• Э — гайка патрубка для экранированного кабеля.

• 32 — количество контактов.

• Г — розетка.

• 1 — сочетание контактов (все контакты диаметром 1 мм).

• В — серебряное покрытие контактов.

• 1 — теплостойкость +100° С.

• В — всеклиматическое исполнение (В2.1).

Характеристики и параметры :

• Максимальное рабочее напряжение: 560 В или 700 В в зависимости от типономинала.

• Максимальная токовая нагрузка на одиночный контакт: 4 А.

• Суммарная токовая нагрузка на соединитель: 106 А.

• Сопротивление контактов: не более 5 мОм.

• Сопротивление изоляции: не менее 1000 МОм.

• Электрическая прочность изоляции: 1850 В.

• Испытательное значение напряжения тока в нормальных климатических условиях: 1850 В.

• Испытательное значение напряжения тока при давлении 399,96 Па (3 мм рт. ст.): 350 В.

• Емкость между контактами: не более 6 пФ.

• Диаметр контактов: 1 мм.

• Усилие расчленения гнезд с контрольным штырем-калибром: 0,5 Н.

• Усилие расчленения соединителей: не более 343,4 Н.

• Минимальная наработка: 5000 ч.

• Число сочленений-расчленений: 500.

• Минимальный срок сохраняемости: 15 лет.

• Длина соединителя: 54 мм.

• Масса: не более 70,1 г.

• Диапазон рабочих температур: от -60 до +100°С.

2РМТ30КПЭ32Г1В1В предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Изготавливается для внутреннего монтажа во всеклиматическом исполнении В2.1 по ГОСТ 15150-69.
