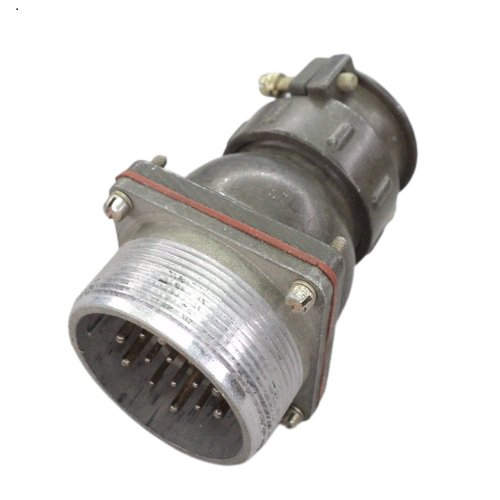

2РТТ55Б23Ш31В — это вилка блочная цилиндрического электрического соединителя серии 2РТТ. Маркировка указывает на конкретную модификацию 2015 года выпуска (индекс «5»), предназначенную для надежного соединения в электрических цепях.

Описание

Соединители серии 2РТТ состоят из кабельной и блочной частей, где блочная вилка (как 2РТТ55Б23Ш31В) монтируется на панель прибора или стенку. Эта модель имеет всеклиматическое исполнение «В», что обеспечивает работу в широком диапазоне условий.

Характеристики

• Тип соединителя: Блочная вилка (штекер)
• Серия: 2РТТ (резьбовое сочленение)
• Количество контактов: 23 (указывается индексом «23» в маркировке)
• Тип контактов: Штыревые (Ш — male contacts)
• Условный размер корпуса/расположение контактов: 55 (обозначено индексом «55», определяет конфигурацию и количество контактов)
• Рабочее напряжение: До 700 В (для контактов диаметром 1.5 мм, типичное для серии)
• Рабочий ток: До 16 А на контакт (для контактов диаметром 1.5 мм, типичное для серии)
• Диапазон рабочих температур: От -60°C до +100°C (для исполнения «В»)
• Степень защиты: До IP54 (в сочлененном состоянии, обеспечивает защиту от пыли и брызг воды)
• Механическая прочность: Выдерживают не менее 500 циклов сочленений-расчленений.
• Исполнение по климату: Всеклиматическое «В» (для эксплуатации в различных климатических зонах, включая холодный, умеренный и тропический климат).
• Метод монтажа: Панельный, для крепления на стенку прибора или панель.

Применение

Используется в цепях постоянного, переменного (до 3 МГц) и импульсного тока для подключения аппаратуры и приборов в различных электротехнических системах. Благодаря своей надежности, вибро- и ударостойкости, а также всеклиматическому исполнению, соединители серии 2РТТ, включая модель 2РТТ55Б23Ш31В, широко применяются:

• В авиационной и космической технике (авионика, бортовое оборудование).
• В военной и оборонной промышленности (системы связи, радиолокационные станции, наземная техника).
• На железнодорожном транспорте (системы управления, сигнализации).
• В судостроении (морское и речное оборудование).
• Для общего промышленного оборудования, требующего повышенной надежности и устойчивости к внешним воздействиям.
• В системах связи, управления, автоматики и контроля.
• В измерительной, испытательной и диагностической аппаратуре.
• В оборудовании, эксплуатируемом в жестких условиях окружающей среды (высокая влажность, перепады температур, вибрации, механические удары).

Завод «Элекон» выпускает широкий спектр таких разъемов для нужд разработчиков и производителей оборудования.
