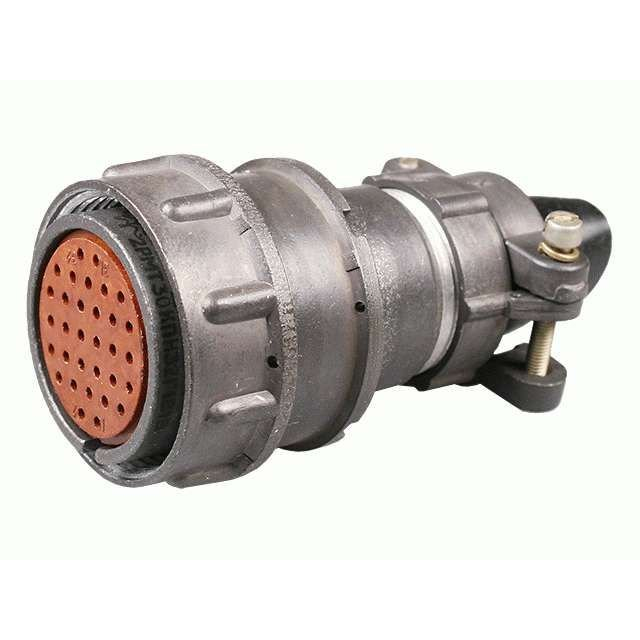

2РМТ30КПН32Г1В1В

Разъём2РМТ30КПН32Г1В1В — это цилиндрический низкочастотный негерметичный соединитель российского производства, выполненный по ТУГЕ0.364.126ТУ. Он относится к серии2РМТ и используется для коммутации электрических цепей постоянного и переменного тока (до нескольких мегагерц) в промышленной и радиоэлектронной аппаратуре.

Конструкция и обозначение

• Эторозетка кабельная , с резьбовым способом сочленения (закручивающаяся накидная гайка).

• Обозначение:

  • 2РМТ – серия цилиндрического низкочастотного разъёма.

  • 30 – условный размер корпуса.

  • КПН – кабельная, прямой патрубок, неэкранированный кабель.

  • 32 – 32 контакта диаметром 1 мм.

  • Г1В1В – сочетание контактов, климатическое исполнение и исполнение по герметичности (негерметичный).

Электрические и эксплуатационные параметры

• Количество контактов : 32 шт., тип — гнёзда (гнездовые контакты).

• Максимальный ток на один контакт : до 4 А, суммарный рабочий ток разъёма — примерно до 100–110 А в зависимости от нагрузки.

• Рабочее напряжение : до около 560 В постоянного или переменного тока.

• Сопротивление контактов : не более 5 мОм на один контакт Ø 1 мм.

• Сопротивление изоляции : не менее 1000–5000 МОм (в зависимости от источника).

Механические и климатические свойства

• Корпус : из алюминиевого сплава А‑22, с оксидным покрытием, серого цвета.

• Изолятор : карболит (фенолформальдегидная пластмасса), коричневого цвета; контакты из латуни ЛС59‑1 с серебряным покрытием.

• Монтаж : кабельный, прямой патрубок, накидная гайка для неэкранированного кабеля, электрический монтаж — пайка.

• Рабочие температуры : примерно от−60 °C до +100 °C , относительная влажность до 98% при +25 °C, пониженное атмосферное давление.

Вибростойкость и ресурс

Разъём рассчитан на работу в условиях повышенных механических воздействий:

• Выдерживает синусоидальную вибрацию с ускорением до ~50 g в диапазоне частот 1–5000 Гц.

• Стойкость к многократным ударным нагрузкам (до сотен g) и кратковременным одиночным ударам до нескольких сотен g.

• Ресурс: не менее500 циклов сочленения–расчленения , минимальная наработка при повышенной температуре — порядка десятков тысяч часов.
