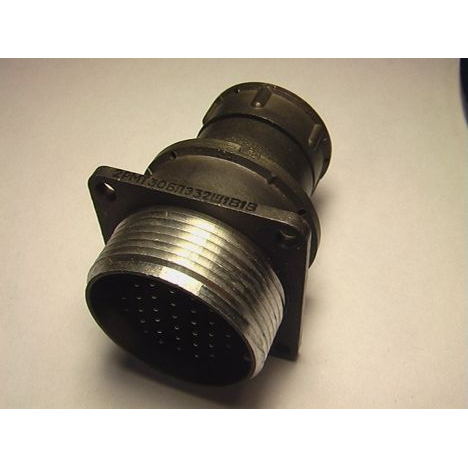

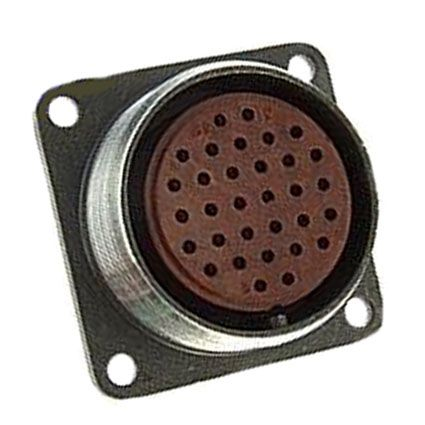

Соединитель2РМТ30КУЭ32Г1В1В , выпущенный в 1990 году, относится к серии цилиндрических низкочастотных разъемов. Он предназначен для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Основные характеристики и особенности этого разъема следующие:

Основные характеристики

• Тип соединителя : Негерметичный, тропикоустойчивый.

• Климатическое исполнение : Всеклиматическое.

• Вид корпуса : Кабельный.

• Вид патрубка : Угловой.

• Вид гайки патрубка : Для экранированного кабеля.

• Количество контактов : 32.

• Часть соединителя : розетка.

• Сочетание контактов : Все контакты диаметром 1,0 мм.

• Покрытие контактов : Серебро.

• Максимально допустимая температура окружающей среды : До 100°С.

Технические параметры

• Максимальное рабочее напряжение : До 560 В.

• Максимальная токовая нагрузка на контакт :

  • Для контактов диаметром 1,0 мм: от 5 до 8 А.

  • Для контактов диаметром 1,5 мм: от 7 до 15 А.

  • Для контактов диаметром 2,0 мм: 18 А.

  • Для контактов диаметром 3,0 мм: 32 А.

• Сопротивление электрического контакта :

  • Для контактов диаметром 1,0 мм: не более 5,0 мОм.

  • Для контактов диаметром 1,5 мм: не более 2,5 мОм.

  • Для контактов диаметром 2,0 мм: не более 1,6 мОм.

  • Для контактов диаметром 3,0 мм: не более 0,8 мОм.

• Сопротивление изоляции : Не менее 1000 МОм.

• Диапазон рабочих температур : От -60 до +100°С.

• Минимальная наработка : 5000 часов.

• Срок сохраняемости : 25 лет.

Применение

Этот разъем используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры, включая специальное и общее назначение. Он может работать с постоянным и переменным током частотой до 3 МГц.

Соединители серии 2РМТ имеют различные исполнения, включая кабельные и блочные, что позволяет использовать их в различных условиях и приложениях.
