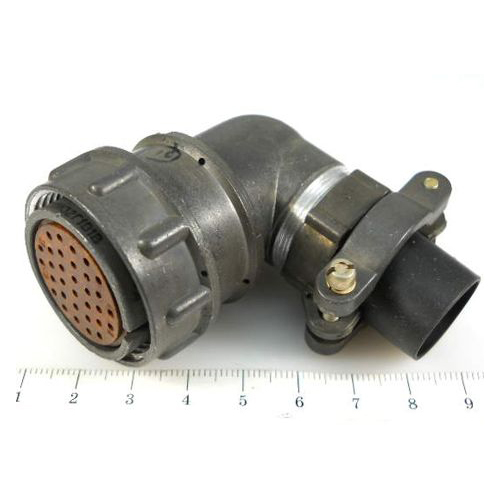

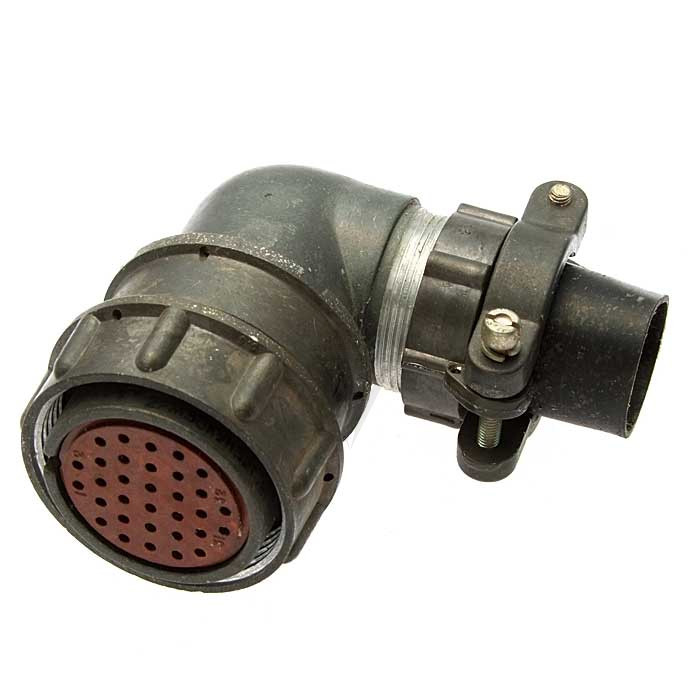

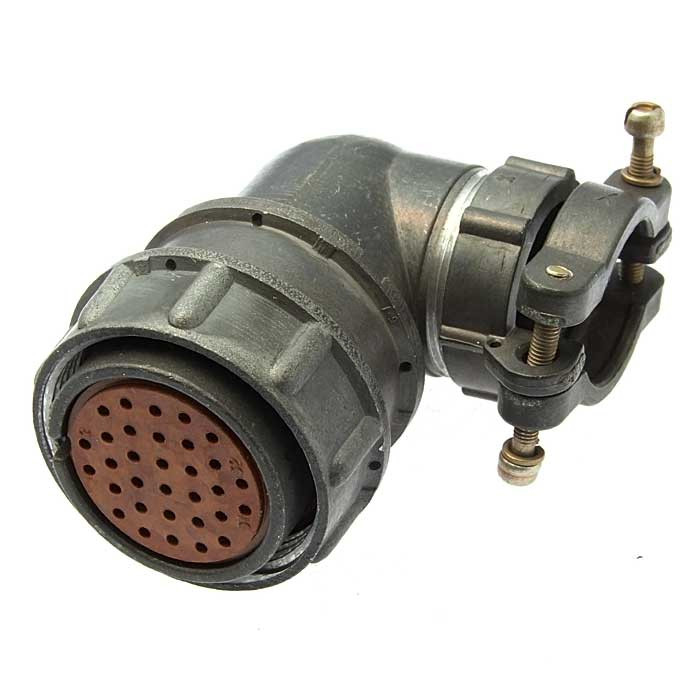

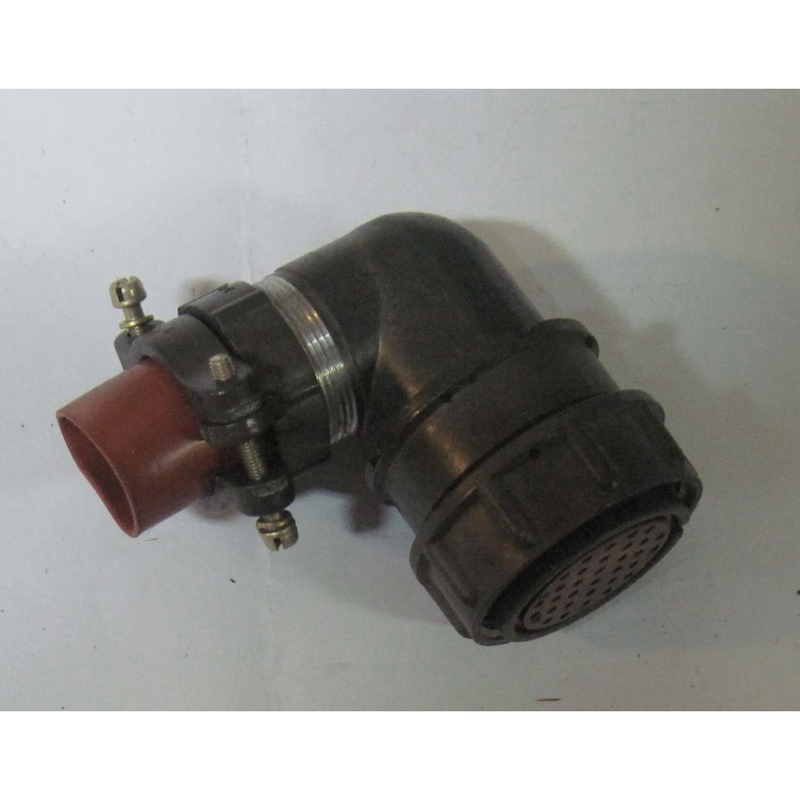

2РМТ30КУН32Г1В1В — это кабельная розетка с угловым патрубком для неэкранированного кабеля. Она предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц, для внутреннего объемного монтажа.

Характеристики

• Тип соединителя: 2РМТ (электрический низкочастотный цилиндрический негерметичный тропикоустойчивый)

• Размер корпуса: 30

• Тип корпуса: кабельный (К)

• Тип патрубка: угловой (У)

• Гайка патрубка: для неэкранированного кабеля (Н)

• Количество контактов: 32

• Тип контактов: розетка (Г)

• Сочетание контактов: все контакты диаметром 1 мм

• Покрытие контактов: серебро (В)

• Теплостойкость: до +100° С

• Исполнение: всеклиматическое (В2.1)

• Производитель: АО \" завод Элекон\", г. Казань

• Год выпуска: 2015

Электрические характеристики :

• Токовая нагрузка на одиночный контакт: 4 А

• Максимальная суммарная токовая нагрузка на соединитель: 106 А

• Максимальное рабочее напряжение: 560 В

• Максимальное испытательное напряжение в нормальных климатических условиях: 1850 В

• Максимальное испытательное напряжение при давлении 399,96 Па (3 мм рт. ст.): 350 В

• Сопротивление контактов: не более 5 мОм

• Емкость между контактами: не более 6 пФ

• Сопротивление изоляции: не менее 5000 МОм

• Электрическая прочность изоляции при максимальном рабочем напряжении 560 В: 1850 В

Механические характеристики :

• Усилие расчленения соединителей: не более 343,4 Н (35 кгс)

• Усилие расчленения гнезд с контрольным калибром: от 0,5 Н до 2,95 Н (от 0,05 кгс до 0,3 кгс)

• Минимальная наработка: 1000 ч

• Число сочленений-расчленений: 500

• Гамма-процентный срок сохраняемости (?=99,5%): 15 лет

• Сочленение: резьбовое

• Поляризация корпусов: одношпоночная

• Длина патрубка: 71 мм

• Масса патрубка: не более 37,5 г

Условия эксплуатации :

• Температура среды: от -60° C до +100° C

• Смена температур: от -60° C до +180° C

• Повышенная относительная влажность при +35° C: до 98%

• Атмосферное пониженное рабочее давление: 133,32·10-12 Па (10-12 мм рт. ст.)

• Атмосферное повышенное рабочее давление: 506 кПа (5 кгс/см2)

• Допустимая синусоидальная вибрация:

  • Диапазон частот: от 1 Гц до 5000 Гц

  • Амплитуда ускорения: 490 м/с2

• Акустический шум:

  • Диапазон частот: от 50 Гц до 10 кГц

  • Уровень звукового давления: 170 дБ

• Механический удар многократного действия:

  • Пиковое ударное ускорение: 1000 м/с2

  • Длительность действия: от 1 мс до 5 мс

• Механический удар одиночного действия:

  • Пиковое ударное ускорение: 5000 м/с2

  • Длительность действия: от 0,1 мс до 2 мс

• Линейное ускорение: 2000 м/с2

• Воздействие влажного тепла, инея, росы, соляного морского тумана, солнечного излучения, озона, плесневых грибов

• Хвостовики контактов допускают присоединение проводов сечением не более 0,5 мм2

• Габаритные размеры: 39х57,1х70,1

• Материал корпуса: алюминиевый сплав А-22

• Рабочее положение: любое
