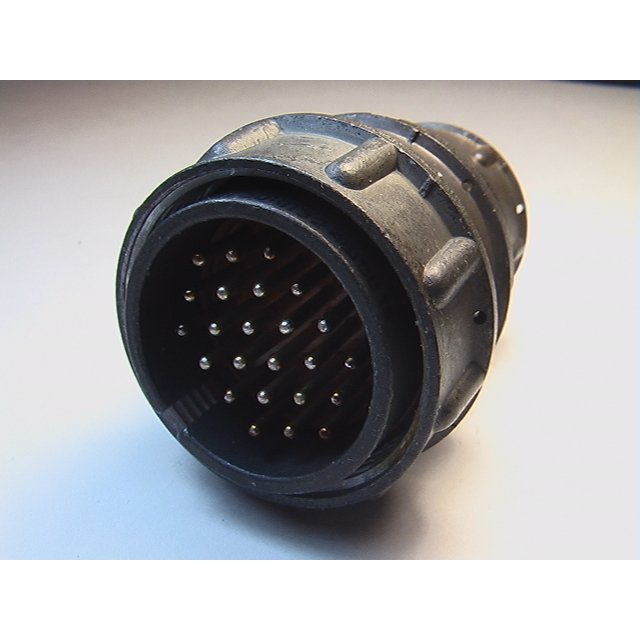

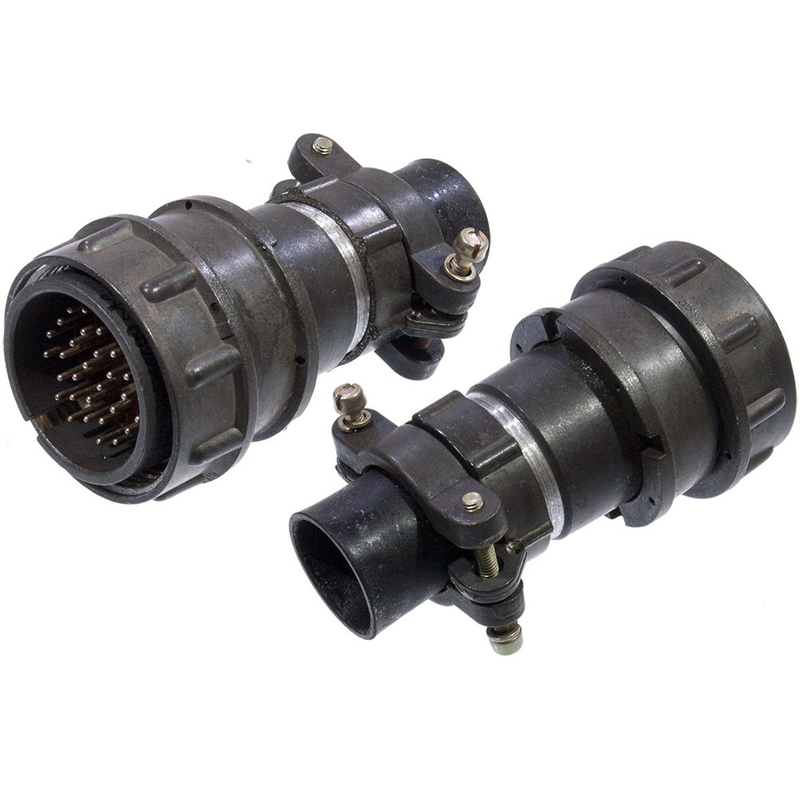

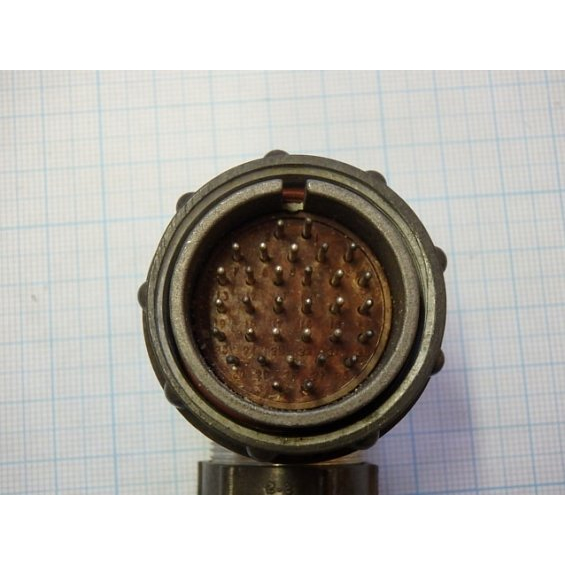

Разъём 2РМТ30КУН32Ш1В1В — это цилиндрический низкочастотный электрический соединитель из серии 2РМТ, выполненный в виде кабельной вилки с резьбовой фиксацией и угловым патрубком.

Назначение и область применения

Этот соединитель предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц, в том числе в бортовых и промышленных системах, где важны надёжность и устойчивость к внешним воздействиям. Он используется совместно с соответствующей розеткой (чаще всего такого же типоразмера) для замыкания цепей питания и сигналов.

Конструкция и маркировка

• 2РМТ — тип серии (цилиндрический низкочастотный разъём с резьбовым сопряжением).

• 30 — условный размер корпуса, диаметр посадочного отверстия около 30 мм.

• КУН32Ш1В1В расшифровывается как:

  • К — кабельный корпус;

  • У — угловой патрубок;

  • Н — гайка для неэкранированного кабеля;

  • 32 — количество контактов;

  • Ш — вилка;

  • 1 — все контакты диаметром 1 мм и теплостойкость до +100 °C;

  • В1 — серебряное покрытие контактов и всеклиматическое исполнение.

Электрические и эксплуатационные параметры

• Количество контактов — 32 штыря диаметром 1 мм.

• Максимальное рабочее напряжение — до 560 В, при этом токовая нагрузка на один контакт — до 4 А, а суммарная — до порядка 100–110 А в зависимости от условий коммутации.

• Сопротивление изоляции — не менее 1000–5000 МОм, сопротивление контактов — не более нескольких мОм, что обеспечивает низкие потери и малый нагрев.

• Рабочий диапазон температур обычно от −60 °C до +100 °C, изделие относят к всеклиматическому исполняемому варианту (умеренный, тропический и холодный климат).

Механические и климатические свойства

Соединители 2РМТ30 имеют резьбовое сочленение с одношпоночной поляризацией, что исключает неправильное включение и обеспечивает устойчивое фиксированное положение. Конструкция рассчитана на многократные сочленения–расчленения (до нескольких сотен циклов) и обладает повышенной устойчивостью к вибрации, ударным нагрузкам и перепадам давления. Минимальная наработка и срок сохраняемости в нормальных условиях измеряются в тысячах часов и до десятков лет, что делает изделие пригодным для длительной эксплуатации в авиационной, судовой и промышленной технике.
