2РМТ14Б4Г1В1В

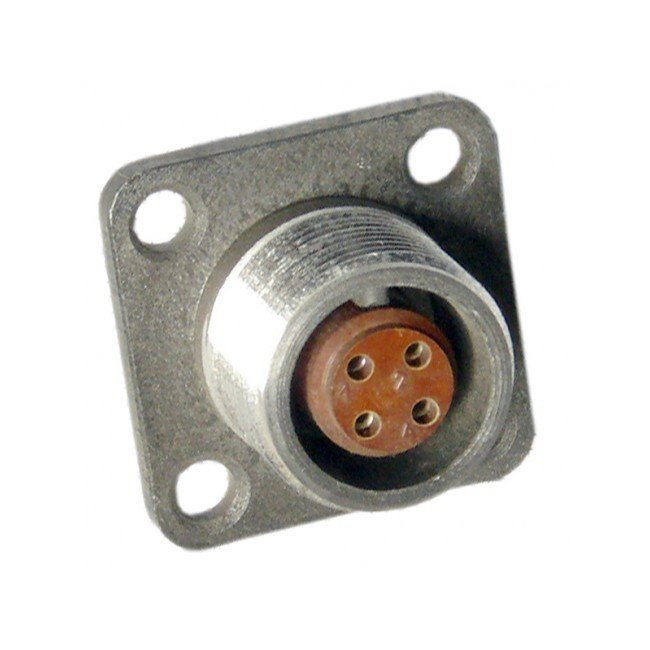

Разъём2РМТ14Б4Г1В1В — это низкочастотный цилиндрический соединитель серии 2РМТ, выполненный в виде 4‑контактной приборной розетки (чаще всего блочной, без патрубка) с резьбовой фиксацией на корпусе.

Назначение и основные параметры

Соединитель предназначен для подключения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц, например, в приборах, блоках питания, промышленной аппаратуре и системах управления.
Он рассчитан на работу при напряжениях до порядка560 В переменного и постоянного тока, что делает его пригодным для большинства силовых и сигнальных цепей средней мощности.

Токовая нагрузка и контакты

На каждый одиночный контакт допускается токовая нагрузка до8 А , а суммарный ток через весь разъём может достигать примерно27 А при соответствующем режиме охлаждения и равномерной загрузке контактов.
Контакты обычно выполнены из меди или сплава с серебряным покрытием, что обеспечивает низкое переходное сопротивление и устойчивость к окислению в обычных условиях эксплуатации.

Условия эксплуатации

Разъём относится квсклиматическому исполнению (суффикс «В»), то есть может применяться в широком диапазоне температур и внешних воздействий, в том числе при повышенной влажности.
Рабочий диапазон температур обычно составляет примерноот −60 до +100°C , при этом сохраняется работоспособность и достаточный уровень изоляции между контактами и корпусом.

Конструкция и совместимость

Корпус чаще всего выполнен из металла, изолятор — из термореактивной пластмассы (карболит), что обеспечивает механическую прочность и устойчивость к нагреву.
Разъём 2РМТ14Б4Г1В1В совместим с ответными кабельными вилками серии 2РМТ по габаритам и расположению контактов, число циклов сочленения обычно достигает порядка500 раз без потери надёжности фиксации и электрических параметров.
