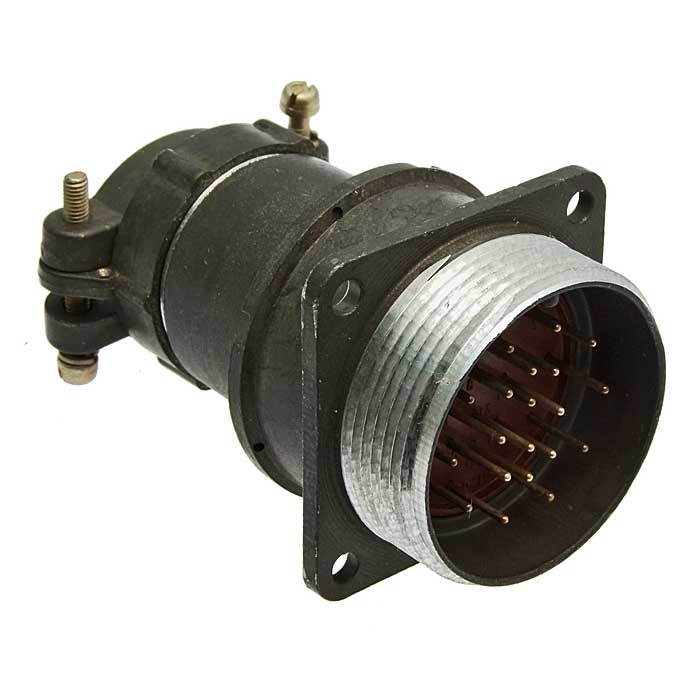

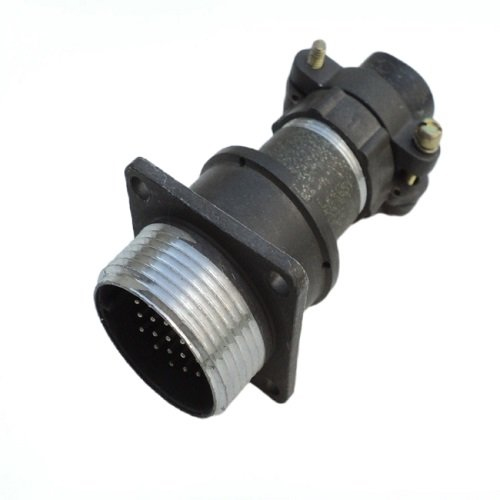

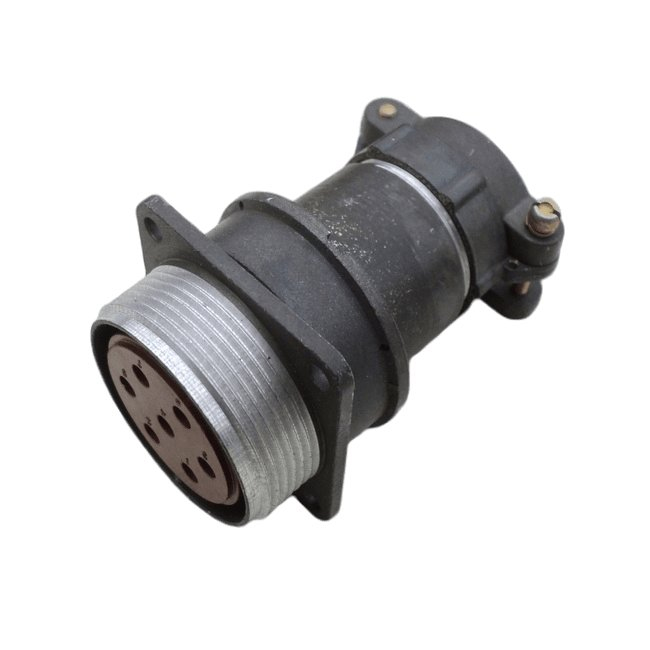

2РМТ33БПН20Ш1В1В — это электрический цилиндрический низкочастотный соединитель (период 2015–2026 гг.). Он относится к серии 2РМТ для внутреннего монтажа во всеклиматическом исполнении по ТУ ГЕО.364.126ТУ.

Общие сведения

Это приборная вилка с одношпоночной поляризацией корпусов, экранированным монтажом и резьбовым соединением. Производитель — АО « завод Элекон», серия не взаимосочленяема с 2РМДТ из-за разницы в схемах контактов.

Характеристики

• Тип соединителя: Электрический, цилиндрический, низкочастотный.
• Исполнение: Приборная вилка (корпус типа Б).
• Монтаж: Внутренний.
• Сочленение: Резьбовое, обеспечивающее надежное соединение.
• Поляризация: Одношпоночная, для правильного подключения.
• Экранирование: Экранированный монтаж, оснащен гайкой для экранированного кабеля (тип Н), что обеспечивает защиту от электромагнитных помех.
• Количество контактов: 20 контактов.
• Покрытие контактов: Серебро (Ш), обеспечивающее хорошую проводимость и коррозионную стойкость.
• Условный размер корпуса: 33 мм (посадочный диаметр), определяет габариты соединителя.
• Тип патрубка: Прямой (П).
• Теплостойкость: До 100 °С (индекс 1), что указывает на возможность работы при повышенных температурах.
• Климатическое исполнение: Всеклиматическое (В1), по ТУ ГЕО.364.126ТУ, гарантирует работоспособность в различных погодных условиях.
• Назначение: Для работы в электрических цепях постоянного и переменного тока.
• Рабочая частота: До 3 МГц.
• Производитель: АО «завод Элекон».
• Совместимость: Серия не взаимосочленяема с 2РМДТ.

Расшифровка обозначения

• 2РМТ: тип соединителя.

• 33: условный размер корпуса (посадочный диаметр 33 мм).

• Б: приборный корпус.

• П: прямой патрубок.

• Н: гайка для экранированного кабеля.

• 20: 20 контактов.

• Ш: покрытие контактов серебром.

• 1: теплостойкость 100 °С.

• В1: всеклиматическое исполнение.

• В: серебро.

Применение

Предназначен для надежной работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц), где требуются следующие условия:

• Радиоэлектронная аппаратура общего назначения: Используется для коммутации сигналов и питания в различных устройствах, где критична надежность соединения.
• Радиотехническая аппаратура общего назначения: Применяется в оборудовании связи, вещания и других радиотехнических системах.
• Условия с повышенными требованиями к экранированию: Благодаря экранированному монтажу и гайке для экранированного кабеля, идеален для систем, чувствительных к электромагнитным помехам или требующих их минимизации.
• Различные климатические зоны: Всеклиматическое исполнение позволяет эксплуатировать соединитель в широком диапазоне температур и влажности, включая суровые условия.
• Системы, работающие при температурах до 100 °C: Высокая теплостойкость обеспечивает стабильную работу в нагревающихся узлах или при повышенной температуре окружающей среды.
• Оборудование, требующее прочного и виброустойчивого соединения: Резьбовое сочленение гарантирует надежную фиксацию и устойчивость к механическим воздействиям.
