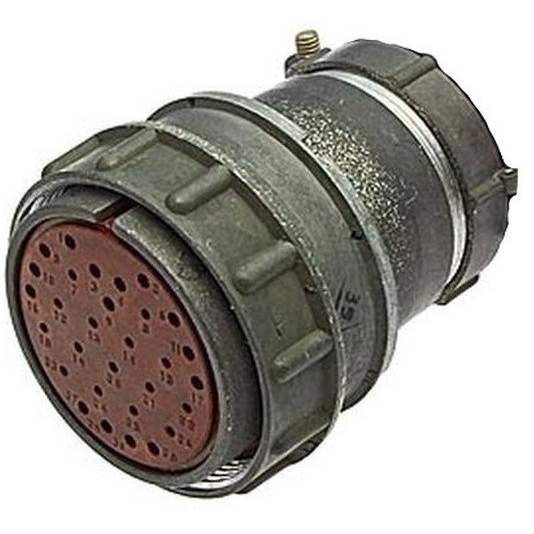

2РМТ42КПЭ50Г2В1В

2РМТ42КПЭ50Г2В1В — это цилиндрический низкочастотныйрозеточный соединитель серии 2РМТ с кабельным корпусом и резьбовым сочленением, применяемый в радиоэлектронной и радиотехнической аппаратуре общего назначения. Он рассчитан на 50 контактов, имеет условный размер корпуса 42 и относится к негерметичным тропикоустойчивым соединителям.

Основные особенности

• Тип: розетка, кабельная часть, прямой патрубок.

• Контакты: 50 шт., гнездовые, извлекаемые.

• Материалы: корпус из алюминиевого сплава, изолятор из карболита, контакты с серебряным покрытием.

• Способ монтажа: пайка; сочленение — резьбовое.

Электрические параметры

• Максимальное рабочее напряжение: до 560–700 В, в зависимости от источника и исполнения.

• Токовая нагрузка на контакт: для контактов диаметром 1 мм — до 4 А, для 1,5 мм — до 8 А.

• Сопротивление изоляции: не менее 1000 МОм, у отдельных карточек указано до 5000 МОм.

• Электрическая прочность изоляции: 2300 В.

Условия эксплуатации

• Рабочая температура: от -60 до +100 °C.

• Климатическое исполнение: В2.1.

• Ресурс: 500 сочленений-расчленений.

• Минимальная наработка: от 5000 часов до 175 000 часов в зависимости от режима и источника данных.

Что означает маркировка

Маркировка 2РМТ42КПЭ50Г2В1В обычно читается как обозначение серии, размера корпуса, типа корпуса и контактной схемы: 2РМТ — серия, 42 — условный размер, К — кабельный корпус, П — прямой патрубок, Э — гайка для экранированного кабеля, 50 — число контактов. Буквы и цифры после этого уточняют конструктивное исполнение, покрытие и климатическое исполнение.

Практически

Такой соединитель используют там, где нужен надежный многоконтактный разъем с резьбовой фиксацией, устойчивый к вибрации, климатическим воздействиям и сравнительно высоким электрическим нагрузкам. Если нужен, могу дальше разобрать именнорасшифровку маркировки по каждому символу или датьтаблицу основных параметров без лишнего текста.
