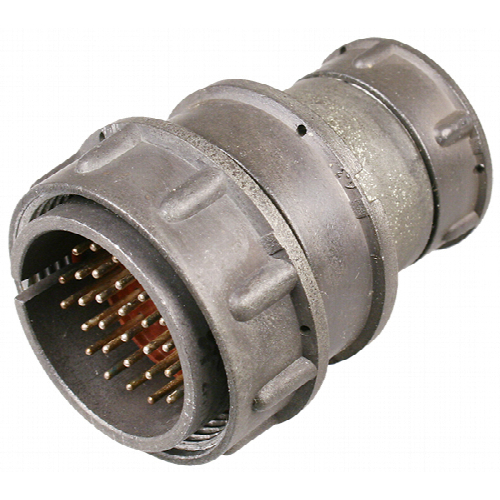

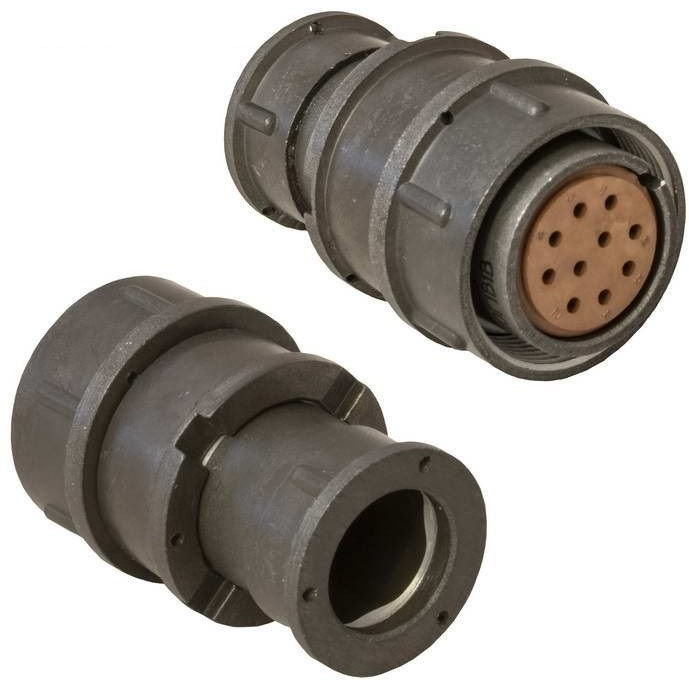

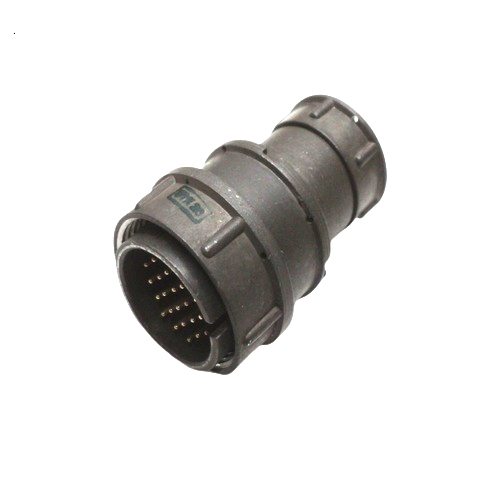

2РМТ33КПЭ20Ш1В1В — это кабельная розетка серии 2РМТ (2015–2026 гг.).

Производитель

завод « Элекон» выпускал такие соединители в указанный период, включая модели с приемкой ОТК (от 2015 г.).

Тип и конструкция

Кабельная розетка с прямым патрубком для экранированного кабеля, корпус размером 33, 20 контактов, покрытие серебром, теплостойкость 100 °С.

Серия 2РМТ

Соединители 2РМТ предназначены для цепей постоянного и переменного тока (до 3 МГц), с резьбовым соединением, одношпоночной поляризацией, монтажом пайкой или объемным.

Расшифровка обозначения

2РМТ — тип; 33 — размер корпуса; К — кабельный; П — прямой патрубок; Э — гайка для экранированного кабеля; 20 — контактов; Ш — сочетание; 1 — вариант; В — серебро; 1 — теплостойкость 100 °С.

Основные характеристики

• Рабочее напряжение: до 700 В (амплитудное значение)
• Рабочий ток на контакт: до 10 А (для контактов типоразмера 20)
• Сопротивление контактов: не более 2,5 мОм
• Сопротивление изоляции: не менее 5000 МОм (в нормальных климатических условиях)
• Электрическая прочность изоляции: 1500 В (амплитудное значение)
• Диапазон рабочих температур: от -60°C до +100°C
• Механическая износостойкость: не менее 500 циклов сочленений-расчленений
• Виброустойчивость: до 500 Гц при ускорении до 150 м/с²
• Ударная прочность: до 500 g (многократные удары)
• Степень защиты: IP54 (для сочлененного состояния)
• Покрытие контактов: Серебро
• Метод монтажа: Пайка или объемный монтаж

Применение

Соединители серии 2РМТ, включая модель 2РМТ33КПЭ20Ш1В1В, благодаря своим высоким эксплуатационным характеристикам и надежности, широко используются в:

• Радиоэлектронной аппаратуре общего и специального назначения.
• Системах связи.
• Системах управления и автоматики.
• Авиационной и космической технике (в соответствующих модификациях).
• Наземном и морском транспорте.
• Различном промышленном оборудовании, требующем устойчивости к вибрациям, ударам, перепадам температур и воздействию агрессивных сред.
