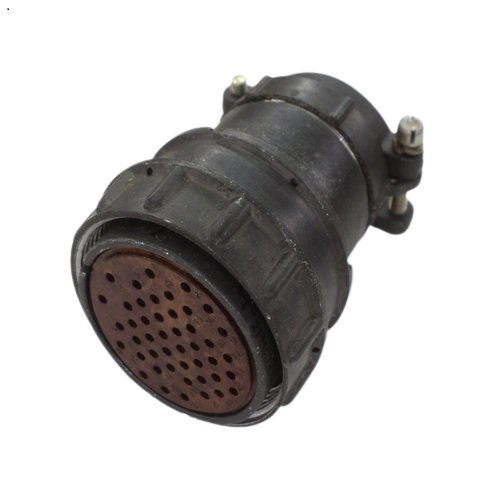

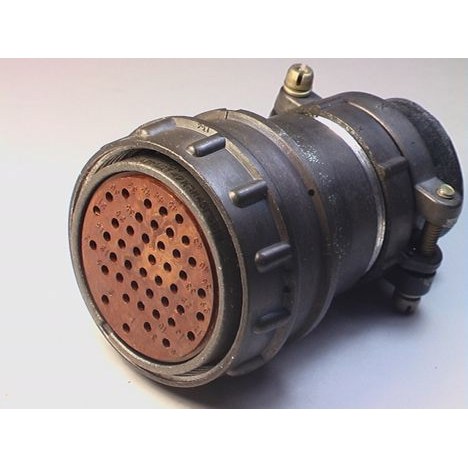

2РМДТ42К4ШВ1В – это низкочастотный цилиндрический электрический соединитель серии 2РМДТ для работы в цепях постоянного и переменного тока с резьбовой фиксацией и повышенной стойкостью к вибрации и ударам.

Что это за разъём

• Серия 2РМДТ: негерметичные, тропикоустойчивые, всеклиматическое исполнение В2.1 по ГОСТ 15150‑69, предназначены для внутреннего монтажа.

• Корпус 42 – крупный типоразмер, рассчитанный на значительную суммарную токовую нагрузку и большое количество контактов.​

• Вид сочленения – резьбовое, что обеспечивает надёжную фиксацию вилки и розетки и устойчивость к вибрации.

Расшифровка обозначения (по аналогии с 2РМДТ42КПН45Ш5В1В)

По структуре маркировка 2РМДТ42К4ШВ1В соответствует типовой схеме серии 2РМДТ, которая подробно разобрана для 2РМДТ42КПН45Ш5В1В:​

• 2РМДТ – тип соединителя (цилиндрический низкочастотный тропикоустойчивый).​

• 42 – условный размер корпуса.​

• К – кабельный корпус (вилка/розетка на кабель, не приборная).​

• «4» в Вашем обозначении, вероятно, относится к варианту контактной вставки (число и схема контактов), по аналогии с тем, как в типономиналах серии кодируется контактность (4, 7, 8, 10, 19, 20, 22, 24, 32, 45, 50 контактов).​

• Ш – резьбовая муфта (накидная гайка) для соединения, тип фиксации «винтовой/резьбовой».

• В – всеклиматическое исполнение.​

• 1 – теплостойкость до 100 °С (1 – до 100 °C, 2 – до 200 °C).​

• В (последняя) – категорийная или климатическая деталь исполнения, для серии 2РМДТ она указывает на всеклиматический вариант; аналогично описанию 2РМДТ42КПН45Ш5В1В.​

Точное значение индекса «4» в средней части (К4Ш) для данной конкретной модификации лучше уточнять в паспортных данных/ТУ на именно 2РМДТ42К4ШВ1В, но по серии ясно, что он связан с контактностью и исполнением вставки.​

Электрические и механические характеристики серии 2РМДТ

Для разъёмов 2РМДТ приведены следующие типовые параметры (они распространяются на весь ряд, в том числе на 42‑й размер корпуса):

• Максимальное рабочее напряжение: до 700 В.

• Максимальная рабочая частота: до 3 МГц.

• Токовая нагрузка на одиночный контакт: в зависимости от контактности – примерно от 4 до 36 А; для
