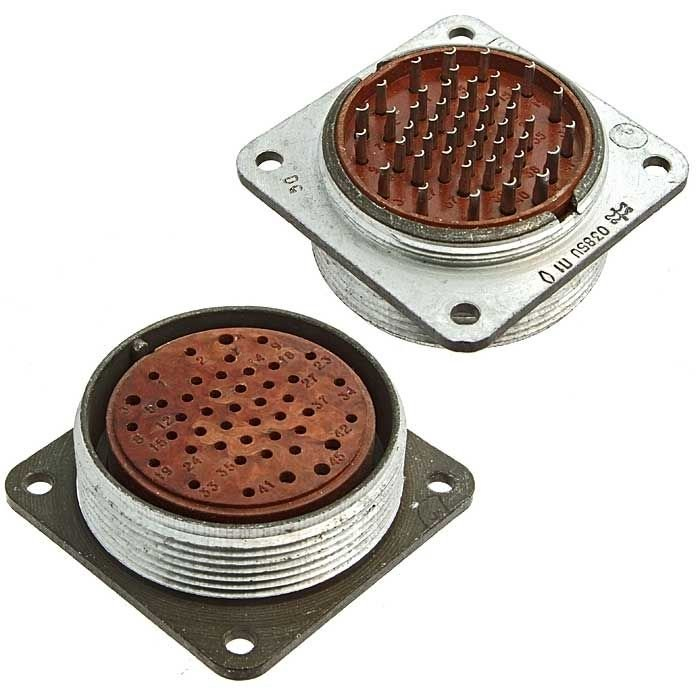

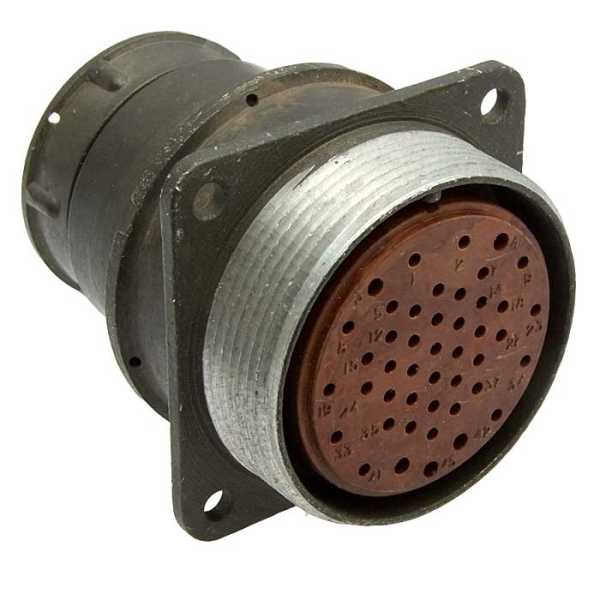

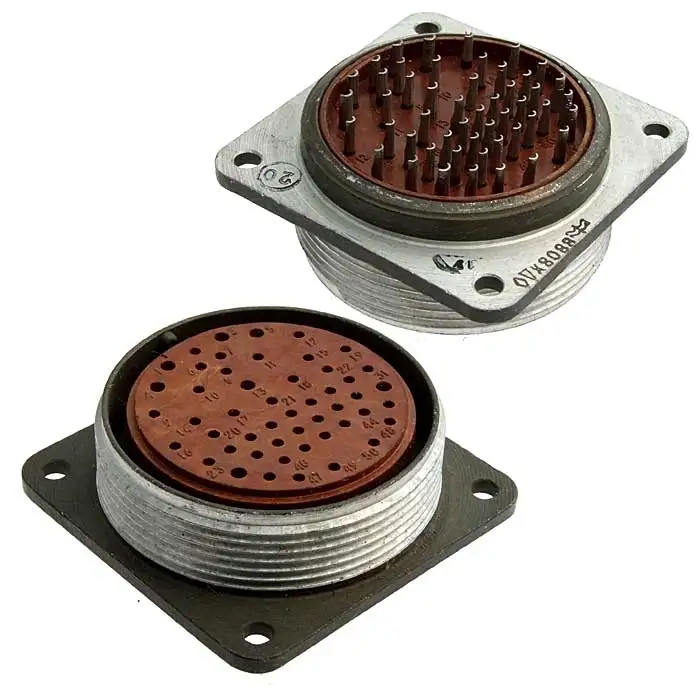

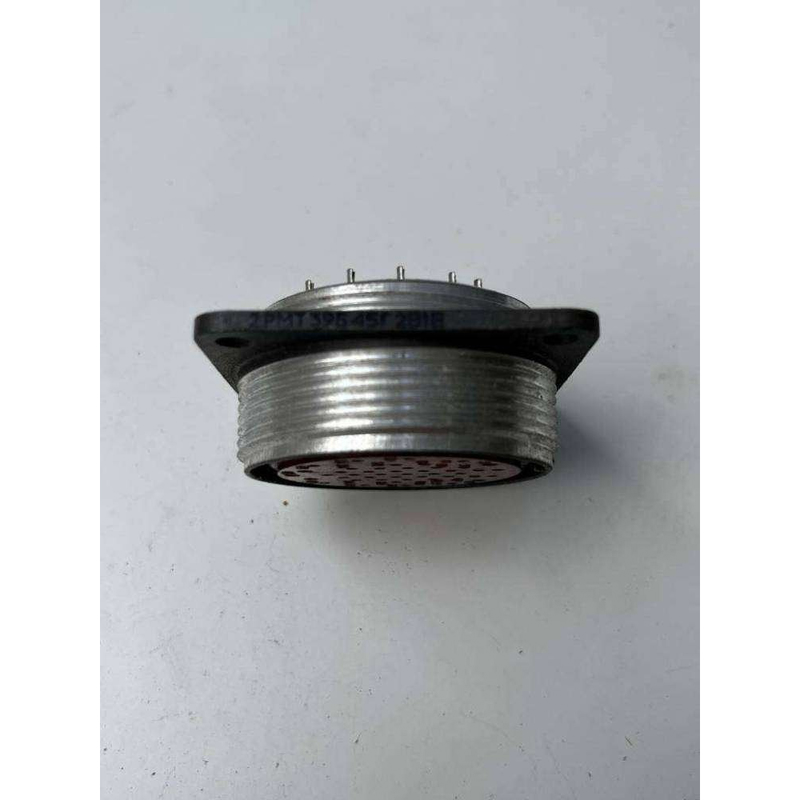

Разъем2РМТ39Б45Г2В1В «Элекон» — это цилиндрический низкочастотный соединитель серии 2РМТ, выпускаемый АО «Завод Элекон». Это розетка блочного типа, предназначенная для соединения и разъединения электрических цепей постоянного и переменного тока в промышленной и радиоэлектронной аппаратуре.

• Тип: цилиндрический низкочастотный негерметичный соединитель, климатическое исполнениеВ2.1 (тропико‑ и влагостойкий вариант).

• Габариты корпуса: примерно 46×46×25 мм, корпус — из алюминиевого сплава А‑22 с оксидным покрытием (серый цвет).

• Метод сочленения: резьбовой, с накидной гайкой с шагом резьбыM42×1,5 мм.

• Количество контактов: 45 (гнезда).

• Состав контактов: 40 контактов Ø 1 мм и 5 контактов Ø 1,5 мм, материал — латунь ЛС59‑1, покрытие —серебро (Ag).

• Максимальный ток на контакт: до4 А для Ø 1 мм и до8 А для Ø 1,5 мм, что определяет допустимую суммарную токовую нагрузку на разъем.

• Рабочий диапазон температур: примерно от–60 до +100 °C , при относительной влажности до98% при +25 °C.

• Механические нагрузки: выдерживает синусоидальную вибрацию до 50g, ударные нагрузки до 100g (многократные) и до 500g (однократные); акустический шум до 170 дБ.

• Ресурс: порядка500 циклов сочленения/расчленения, минимальная наработка при максимальной температуре контакта 80 °C — около175 000 часов , а также гарантированная минимальная наработка 1000 часов.

• Монтаж: механический — на панель (отверстия под болты ø 3,4 мм, расстояние между ними 37 мм), электрический — пайка проводов в контактные гнезда.

• Изолятор: карболит, сочетание контактов с разными диаметрами применяется для разделения цепей по токам и назначению.

• Поляризация: одношпоночная ориентация корпуса и паз для правильного сочленения с вилкой.
