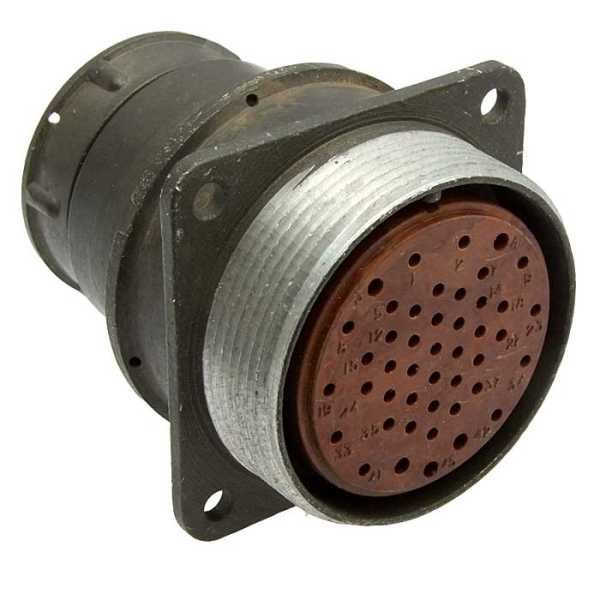

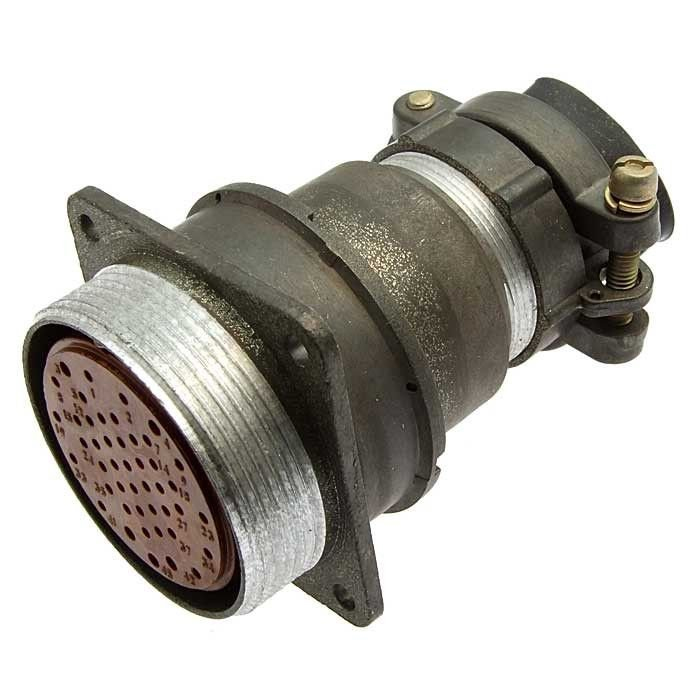

Разъём 2РМТ39Б45Г2В1В «5» относится к серии низкочастотных цилиндрических соединителей 2РМТ и предназначен для электрических цепей постоянного и переменного тока (частотой, как правило, до порядка 3 МГц).

Основные параметры

• Тип устройства : приборная (или блочная) розетка ряда 2РМТ с резьбовым сочленением и одношпоночной поляризацией корпусов.

• Количество контактов : 45 контактов, установленных в блочном корпусе.

• Диаметр корпуса : посадочный размер по диаметру составляет около 39 мм, что соответствует типоразмеру «39» в серии 2РМТ.

Электрические характеристики

• Максимальное рабочее напряжение : для контактов диаметром 1 мм может достигать 560–700 В (в зависимости от условий и стандартов применения).

• Токовая нагрузка :

  • на одиночный контакт диаметром 1 мм — до порядка 4 A,

  • суммарный ток на весь разъём — до около 167 A при распределённой нагрузке по всем контактам.

• Сопротивление изоляции : не менее 1000 МОм в нормальных климатических условиях, а в части спецификаций указывается и до 5000 МОм.

Конструкция и климатика

• Исполнение : всеклиматическое (обозначение «В»), разъём рассчитан на работу в широком диапазоне температур, как правило от примерно –60 °C до +100 °C, с возможностью кратковременных выбросов до +150 °C.

• Климатические и механические воздействия : разъём устойчив к вибрации, линейным ускорениям, ударным нагрузкам и ряду агрессивных факторов (влага, соляной туман, солнечное излучение и др.), что характерно для аппаратуры военного и специального назначения.

• Режим эксплуатации : минимальная наработка обычно составляет порядка 5000 часов, число сочленений–расчленений — около 500 циклов.

Применение и конструктивные особенности

• Назначение : используется для монтажа в приборах и блоках, включая военную, авиационную и промышленную технику, где требуется надёжное низкочастотное соединение с большим количеством проводников.

• Конструктив : блочный корпус, резьбовая фиксация колпачка, наличие контактов с серебряным или золотым покрытием, низкая ёмкость между контактами (до около 6 пФ), что снижает влияние паразитных параметров на работу цепей.

Если нужна информация по конкретному варианту (например, по букве «5» как индексу модификации или ТУ), можно уточнить, чтобы подобрать конкретные чертежи или технические условия.
