2РМТ39К45Ш2В1В Вилка кабельная без кожуха

Соединитель2РМТ39К45Ш2В1В — это кабельная вилка из серии малогабаритных цилиндрических низкочастотных разъёмов 2РМТ, предназначенная для внутреннего монтажа в электро‑ и радиоаппаратуре общего и специального назначения.

Расшифровка обозначения

• 2РМТ — типоразмер цилиндрического низкочастотного соединителя, тропико‑ и всеклиматическое исполнение.

• 39 — условный размер корпуса (диаметр около 39 мм).

• К — кабельный монтаж (кабельная вилка).

• 45 — количество контактов (45 штырьков).

• Ш2 — сторона (Ш — вилка) и сочетание контактов «2» (схема расположения).

• В1В — всеклиматическое исполнение, серебряное покрытие контактов, рабочая температура до +100 °C.

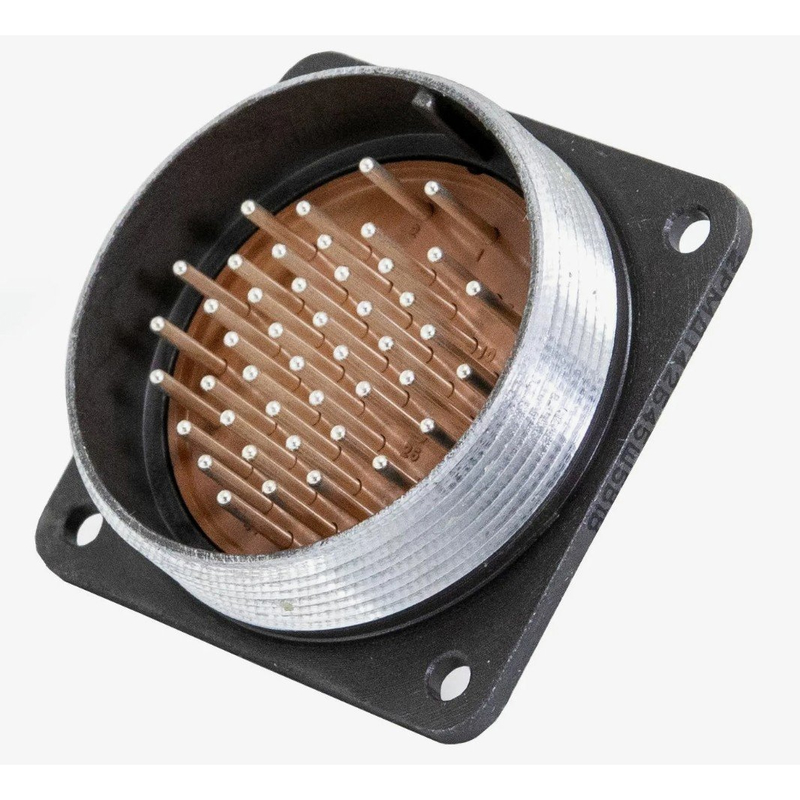

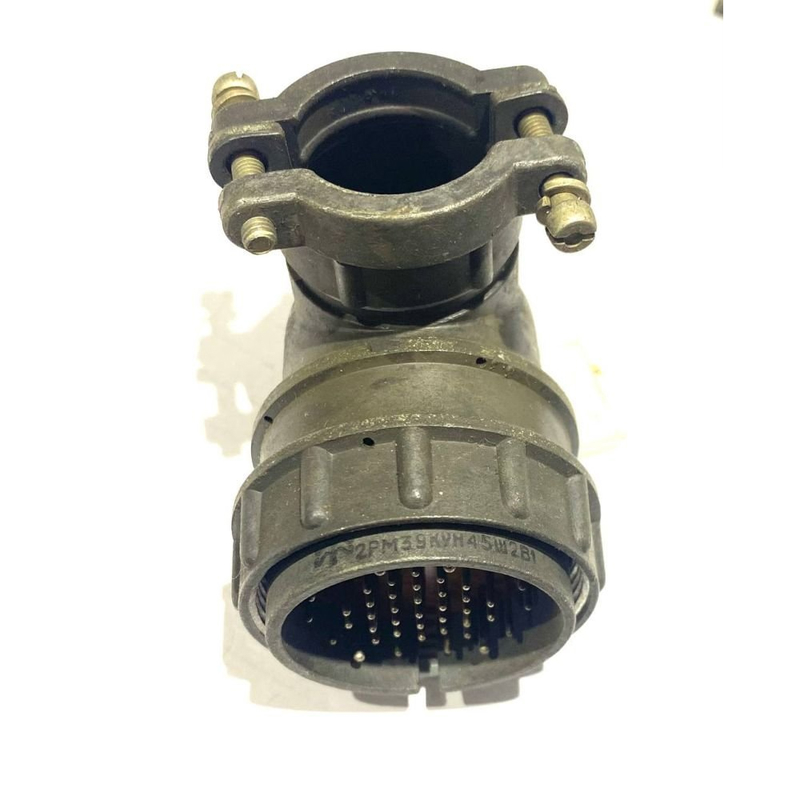

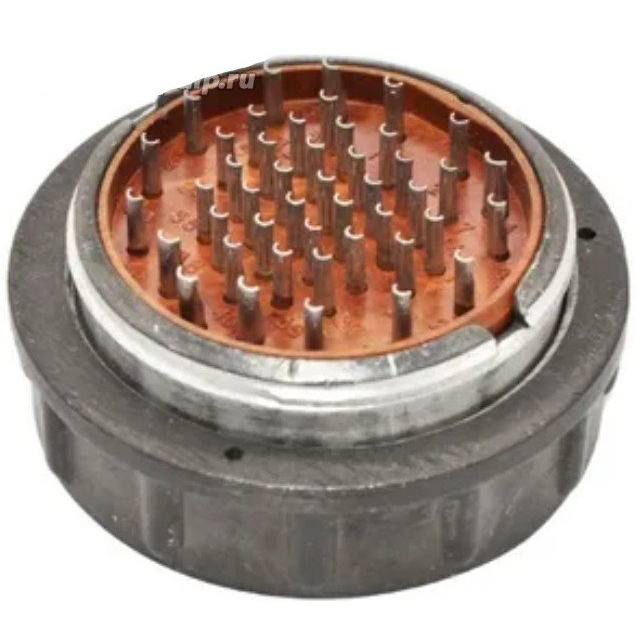

Конструкция и внешний вид

Разъём выполнен в виде металлического корпуса с цилиндрической резьбой и фиксаторным кольцом для соединения с розеткой. Вилка кабельная без кожуха означает, что корпус патрубка не имеет дополнительного защитного кожуха на кабельной части, а кабель подключается напрямую к контактному блоку через патрубок и гайку.
Контакты — штыри, установлены в пластмассовом контактном блоке, позволяют соединять экранированные или неэкранированные кабели в зависимости от типа концевой гайки.

Основные электрические параметры

• Рабочее напряжение: до560–700 В постоянного и переменного тока (в зависимости от конкретного типономинала серии 2РМТ).

• Максимальная частота: до3 МГц , что относит разъём к низкочастотным.

• Максимальный ток на один контакт: до4 А в типичных исполнениях серии 2РМ/2РМТ.

• Общая токовая нагрузка вилки при 45 контактах может достигать порядка160–170 А при равномерной загрузке, но конкретное значение зависит от схемы и охлаждения.

Климатические и эксплуатационные условия

Серия 2РМТ выполненавсеклиматическая и рассчитана на работу во всеклиматическом исполнении УХЛ (в широком диапазоне температур, влажности, в т.ч. тропическом климате).
Диапазон рабочих температур обычно — примерноот –60 до +100 °C , что позволяет использовать разъём в бортовой аппаратуре, промышленном оборудовании и в условиях сильных перепадов климата.
