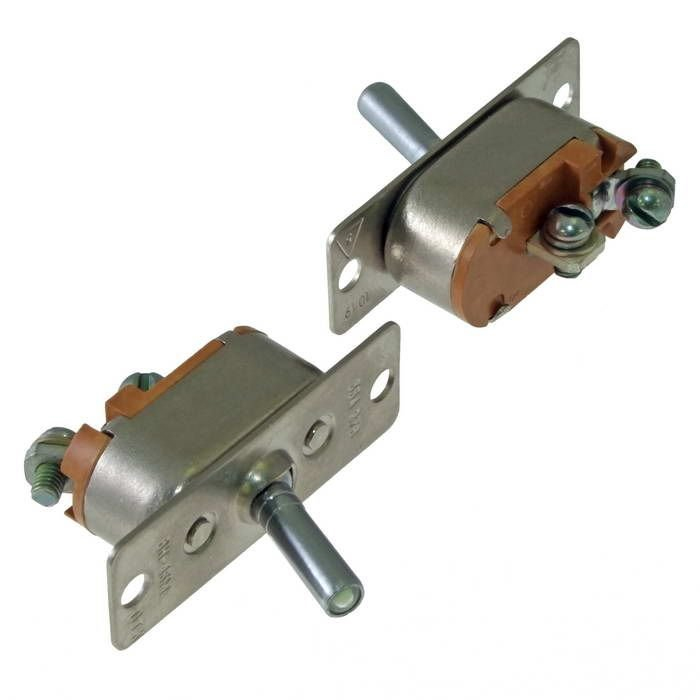

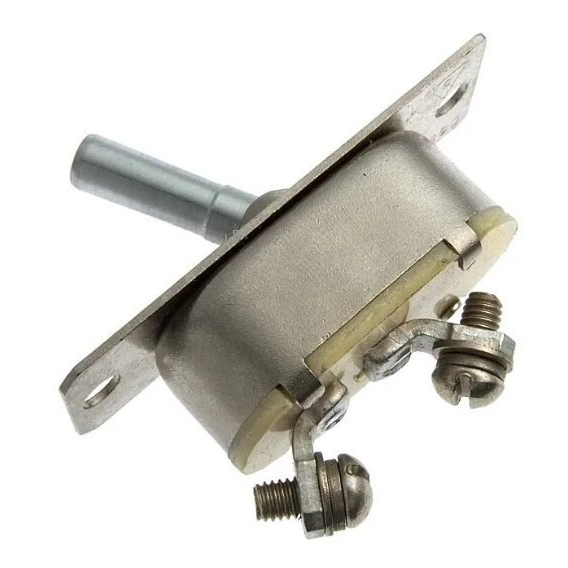

ВН-45М

Выключатель ВН‑45М — нажимной однополюсный тумблер, предназначенный для коммутации цепей постоянного тока в стационарных и передвижных установках.

Назначение и область применения

ВН‑45М используется в цепях питания и управления, где требуется коммутация относительно низкого напряжения постоянного тока, например, в различных бортовых сетях, панелях управления и приборах. Он рассчитан на работу в широком диапазоне температур и влажности, что делает его пригодным для условий с повышенной влажностью и низкими температурами.

Основные технические параметры

• Номинальное напряжение: до 27 В постоянного тока (максимально допустимое до 30 В).

• Номинальный ток: 35 А.

• Падение напряжения между контактами при номинальном токе — не более 0,35 В.

• Интервал рабочих температур: примерно от −60 до +50 °C, относительная влажность до 98% при +25 °C.

Конструкция и алгоритм работы

ВН‑45М — однополюсный нажимной тумблер с двумя положениями (OFF–(ON)), без фиксации рабочего положения (то есть положение “включён” удерживается только за счёт нажатия). Корпус крепится на панель с помощью винтов, контакты рассчитаны на подключение проводов с винтовыми зажимами и кольцевыми либо вилочными наконечниками. Степень защиты обычно соответствует примерно IP30, что достаточно для большинства внутренних установок.

Надёжность и срок службы

Изделие характеризуется высокой механической и коммутационной износоустойчивостью: гарантированный ресурс порядка 10 000 циклов коммутации. Гарантийный срок эксплуатации, как правило, устанавливается в пределах нескольких лет, что подтверждается требованиями применяемых технических условий и стандартов.
