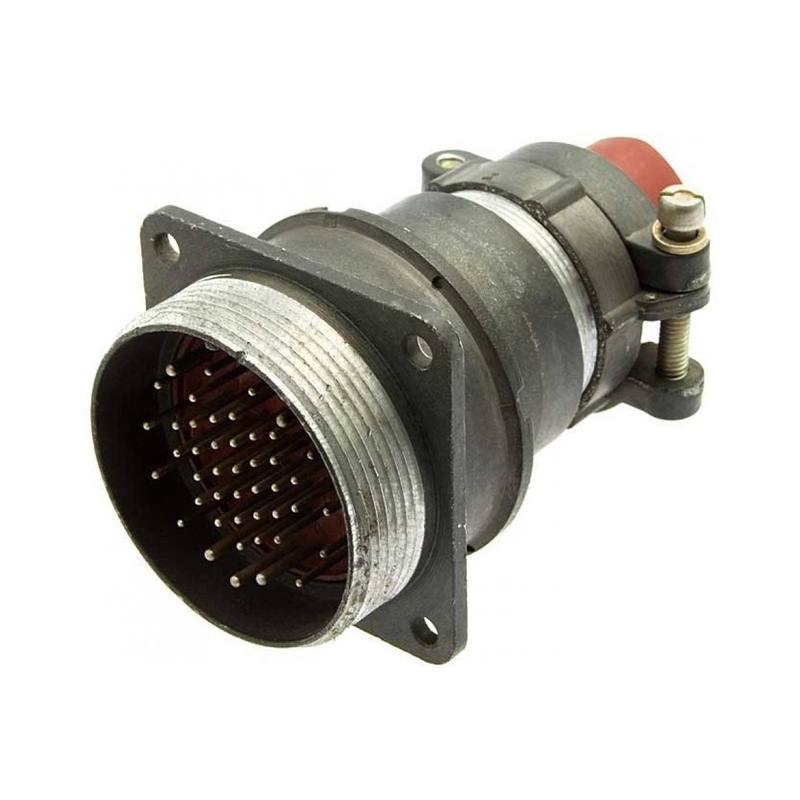

2РМТ39КПН45Ш2В1В Вилка кабельная

2РМТ39КПН45Ш2В1В — это вилка кабельная цилиндрического низкочастотного соединителя серии 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) в узлах радиоэлектронной аппаратуры общего и специального назначения.

Основные характеристики:

• Количество контактов : 45 (40 шт. диаметром 1 мм, 5 шт. диаметром 1,5 мм).

• Тип контактов : штыревые, круглые, извлекаемые, из латуни ЛС59-1 с серебряным покрытием (Ag).

• Рабочие параметры :

  • Максимальное напряжение: 700 В.

  • Рабочий ток: до 4 А на контакт Ø1 мм, до 8 А на контакт Ø1,5 мм; общий ток на разъём до 167 А.

  • Сопротивление контактов: не более 5 мОм (Ø1 мм), 2,5 мОм (Ø1,5 мм).

  • Электрическая прочность изоляции: 2300 В.

  • Сопротивление изоляции: 5000 МОм.

• Конструкция :

  • Условный размер корпуса: 39.

  • Габариты: 48 × 67,5 мм (диаметр 48 мм).

  • Корпус: кабельный (К), с прямым патрубком (П) и гайкой для неэкранированного кабеля (Н); материал — алюминиевый сплав А-22, покрытие оксидирование, цвет серый.

  • Изолятор: карболит, цвет коричневый.

  • Метод соединения: резьбовой (шаг накидной гайки M42×1,5).

  • Монтаж: электрический — пайка, механический — объемный.

  • Поляризация: одношпоночная (расположение контактов с пазом).

  • Герметичность: отсутствует.

• Климатическое исполнение : В2.1 (всеклиматическое), интервал температур от -60 до +100 °C, влажность до 98% при +25 °C.

• Надёжность :

  • Ресурс: 500 сочленений-расчленений.

  • Наработка: минимум 1000 ч (при +80 °C — 175 000 ч).

  • Вибрация: 1–5000 Гц, 50 g; удар: до 5000 м/с²; акустические шумы до 170 дБ.

Соединители этой серии соответствуют нормам бР0.364.045 ТУ, выпускаются производителями вроде АО «Завод Элекон», имеют аналоги в сериях РМ, 2РМ, ОНЦ-РГ-09 и др.
