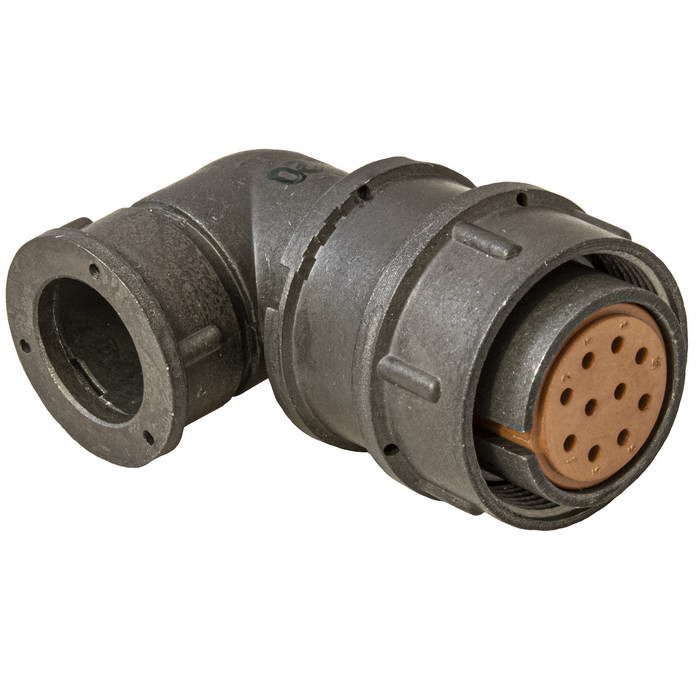

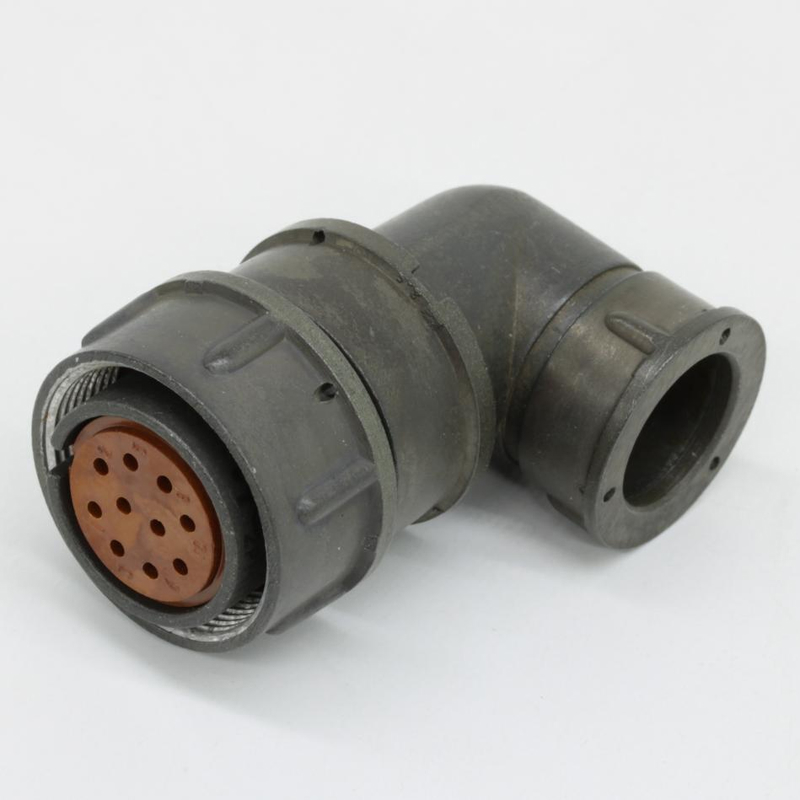

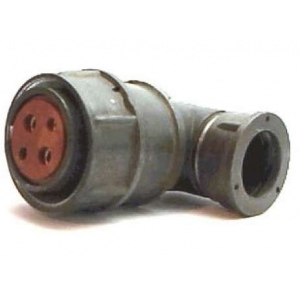

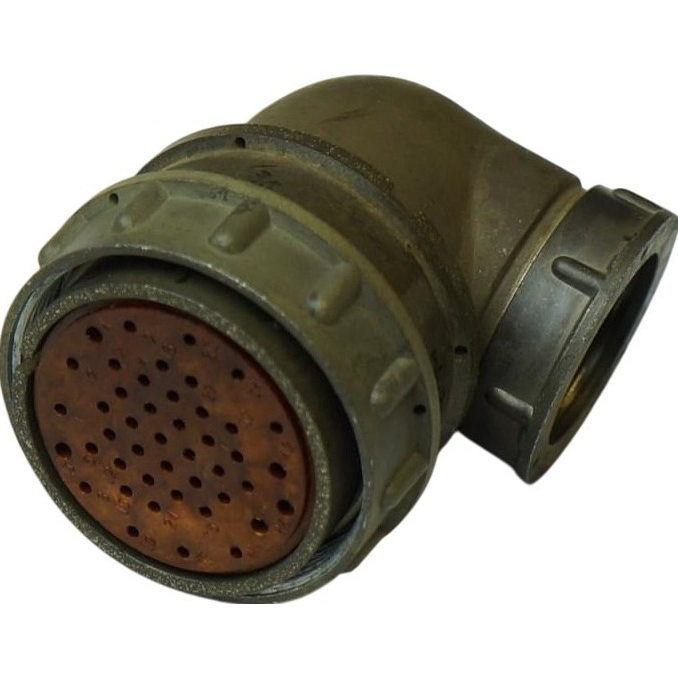

2РМТ39КУЭ4Г2А1В — это круглый многоконтактный кабельный разъём серии 2РМТ, предназначенный для работы в цепях постоянного и переменного тока (до нескольких МГц) в жёстких условиях эксплуатации.

Что означает маркировка

• «2РМТ» — серия резьбовых промышленных разъёмов (аналог 2РМ, но с возможностью экранирования, вибро‑ и ударостойкие).

• «39» — габарит корпуса, диаметр посадочного места порядка 39 мм.​

• «К» — кабельное исполнение корпуса.

• «У» — климатическое исполнение для умеренного климата, обычно УХЛ (умеренный/холодный).

• «Э» — экранированный вариант (наличие патрубка под экранированный кабель).

• «4Г2» — код контактной вставки (количество и диаметр контактов, их схема); «Г» указывает на гнёзда (розеточные контакты).

• «А1» — вариант теплостойкости и исполнения (тип материала/герметичности, теплостойкость до 100 °С).

• «В» в конце — материал покрытия контактов (серебро; золото обозначается по‑другому).

Основные электрические и климатические характеристики

Для разъёмов данного типоразмера 39 и экранированного исполнения характерны следующие параметры (они общие для 2РМ/2РМТ39КУЭ… с аналогичными вставками):

• Рабочее напряжение: до 560–700 В в зависимости от диаметра контакта.

• Ток на один контакт: для контактов малого диаметра порядка 4–8 А, для более крупных — до 15–18 А (точное значение зависит от комбинации в вставке «4Г2»).

• Суммарный ток по всем контактам может быть порядка сотен ампер (у типового 2РМ39КУЭ45Г2В1 — до 167 А, 45 контактов).

• Сопротивление изоляции: не менее 1000–5000 МОм в нормальных условиях. +3

• Емкость между контактами: не более примерно 6 пФ.

Механика и стойкость

• Вид сочленения — резьбовой, с одношпоночной поляризацией корпусов (защита от ошибочного поворота).​

• Допускает синусоидальную вибрацию 1–5000 Гц с ускорением до 490 м/с², одиночные удары до 5000 м/с², многократные — до 1000 м/с², линейное ускорение до 2000 м/с². +3

• Расчётное число сочленений/расчленений — около 500, наработка не менее 5000 ч, срок сохраняемости порядка 25 лет.

Климатические условия

• Рабочая температура окружающей среды: от −60 до +100 °С. +5

• Допустимая смена температур: от −60 до +150…180 °С (кратковременно).

• Относительная влажность до 95–98% при +25…+40 °С.

• Работа при пониженном давлении до порядка 10⁻² мм рт. ст. и повышенном давлении до ~0,5 МПа.

Применение и монтаж

• Разъём используется как кабельная розетка для соединения с приборной или кабельной вилкой серии 2РМ/2РМТ, в т.ч. в аппаратуре связи, автоматики, измерительной и военной технике. +3

• Монтаж контактов, как правило, пайкой (объёмный монтаж), возможна работа с экранированными кабелями благодаря соответствующему патрубку и обжиму экрана.
