Описание
Соединители 2РМД30Б24Г5В1
Соединители 2РМД30Б24Г5В1 предназначены для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц при напряжении 560 или 700 В, в зависимости от типономинала. Они используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
Основные характеристики:
Тип соединителя : Негерметичный, низкочастотный.
Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.
Условный размер корпуса : 30.
Вид корпуса : Блочный (приборный).
Количество контактов : 24.
Часть соединителя : розетка.
Покрытие контактов : Серебро.
Теплостойкость : До 100°C.
Применение и особенности:
Сочленение : Резьбовое с одношпоночной поляризацией корпусов.
Монтаж : Объемный, с возможностью подсоединения проводов методом пайки.
Использование : Для внутреннего монтажа с экранированными или неэкранированными кабелями.
Гарантийный срок хранения : 15 лет.
Гарантийная наработка : 1000 часов во всех режимах и 100000 часов в облегченном режиме.
Эти соединители состоят из двух частей: вилки и розетки, которые могут быть как блочными, так и кабельными. Блочные части изготавливаются без патрубков или с прямыми патрубками, а кабельные — без патрубков, с прямыми или угловыми патрубками.

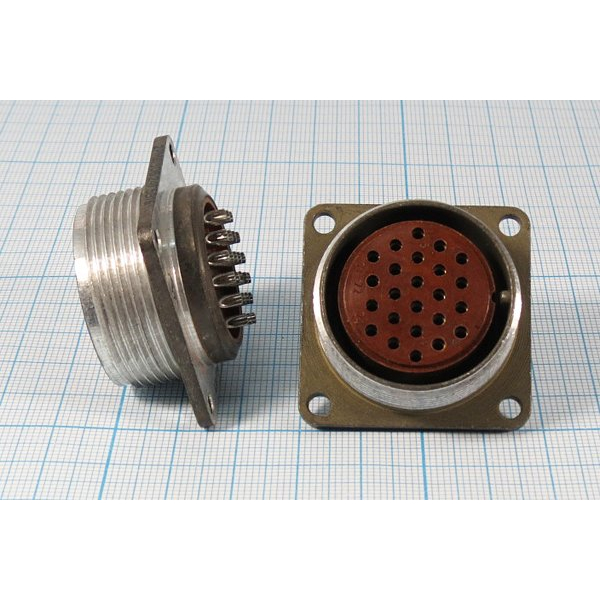

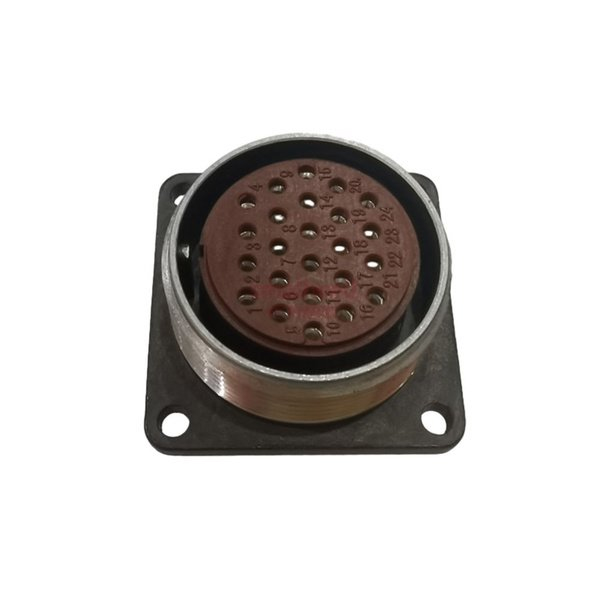

2РМД30Б24Г5В1 — это блочная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и не имеет патрубка.
Технические характеристики:
Максимальная токовая нагрузка : на одиночный контакт — 7 А, суммарная на соединитель — 140 А
Максимальное рабочее напряжение : 560 В
Максимальное испытательное напряжение : в нормальных климатических условиях — 1850 В
Сопротивление контактов : не более 2,5 мОм
Сопротивление изоляции : не менее 5000 МОм
Количество контактов : 24
Диаметр контактов : все контакты диаметром 1,5 мм
Покрытие контактов : серебро
Теплостойкость : до +100° С
Сочленение : резьбовое
Поляризация корпусов : одношпоночная
Габаритные размеры : 38?38?25 мм
Масса : не более 41 г
Условия эксплуатации:
Рабочая температура : от -60° С до +100° С
Предельная температура : от -60° С до +70° С
Относительная влажность : до 98% при +25° С
Атмосферное давление : рабочее — 133,32·10^-12 Па, предельное — 12 кПа
Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?
Механический удар : одиночного действия — 5000 м/с?, многократного действия — 1000 м/с?
Применение:
Этот разъем используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Ответной частью для розетки 2РМД30Б24Г5В1 являются вилки 2РМД30К24Ш5А1, 2РМД30К24Ш5В1 и 2РМД30КПН24Ш5А1.
