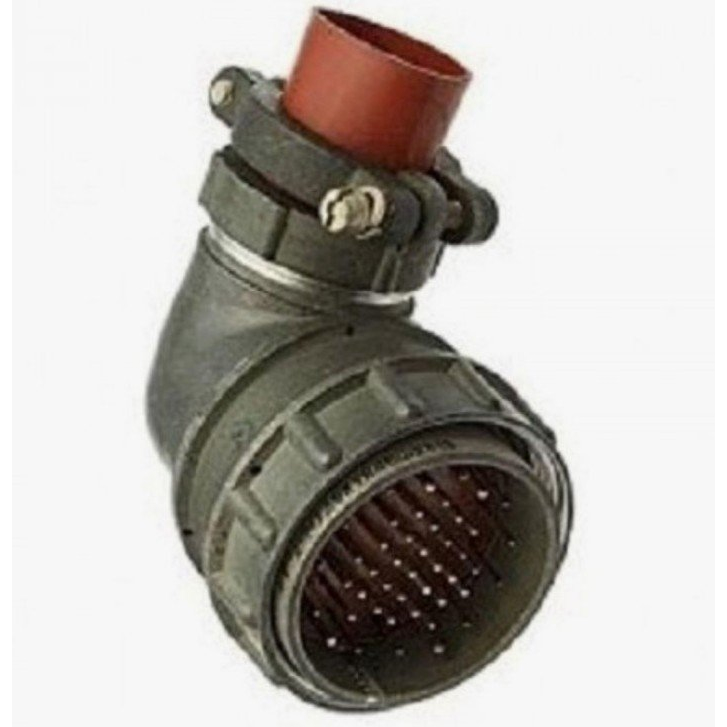

2РМТ39КУН45Ш2В1В

2РМТ39КУН45Ш2В1В — это низкочастотный цилиндрический электрический разъём‑вилка из серии 2РМТ, предназначенный для коммутации цепей постоянного и переменного тока (в том числе до десятков кГц) в промышленной и приборной аппаратуре. Обычно он применяется там, где нужны надёжное сочленение, хорошая вибро‑ и ударостойкость, а также широкий температурный диапазон эксплуатации.

Расшифровка обозначения

• 2РМТ — серия низкочастотных цилиндрических разъёмов с резьбовым сочленением и одношпоночной поляризацией.

• 39 — условный диаметр корпуса (около 39 мм).

• К — кабельный корпус (вилка для кабельной части соединителя).

• У — угловой патрубок, позволяющий уменьшить занимаемое пространство и лучше компоновать кабельную разводку.

• Н — гайка патрубка для неэкранированного кабеля.

• 45 — число контактов в разъёме.

• Ш — вилка (по ГОСТ/ТУ).

• 2 — сочетание контактов: одновременно используются выводы диаметром 1 мм и 1,5 мм.

• В — покрытие контактов серебром (повышает проводимость и устойчивость к окислению).

• 1 — теплостойкость до 100 °C.

• В1 — всеклиматическое исполнение, допускающее работу в широком диапазоне температур и повышенной влажности.

Электрические и эксплуатационные параметры

Разъём рассчитан на максимальное рабочее напряжение порядка 560 В, при этом сопротивление изоляции обычно не ниже нескольких тысяч мегаом, а электрическая прочность изоляции в нормативных режимах достигает 1,8–2,3 кВ. Токовая нагрузка на отдельные контакты составляет единицы ампер (например, до 4–8 А на контакт), а суммарная токовая нагрузка соединителя может достигать порядка сотен ампер, в зависимости от условий охлаждения и длительности включения.

Допускаемый диапазон рабочих температур типично лежит примерно от −60 °C до +100 °C, что характерно для всеклиматического исполнения. Минимальный ресурс на число сочленений и рассоединений обычно составляет порядка 500 циклов, а предполагаемая минимальная наработка разъёма — несколько тысяч часов.

Конструкция и особенности

Корпус разъёма выполняется из изоляционного материала (например, карболита), поверхность металлических элементов может быть оксидирована, а цвет корпуса и изолятора — серый/коричневый. Соединение с ответной частью (розеткой) происходит по резьбе с гарантированной поляризацией, что исключает неверную сборку.

В конструкции предусмотрена защита от вибрации и многократных ударов, что позволяет применять 2РМТ39КУН45Ш2В1В в бортовом оборудовании, промышленной автоматике, измерительных и электронных комплексах с повышенными требованиями к надёжности соединений.
