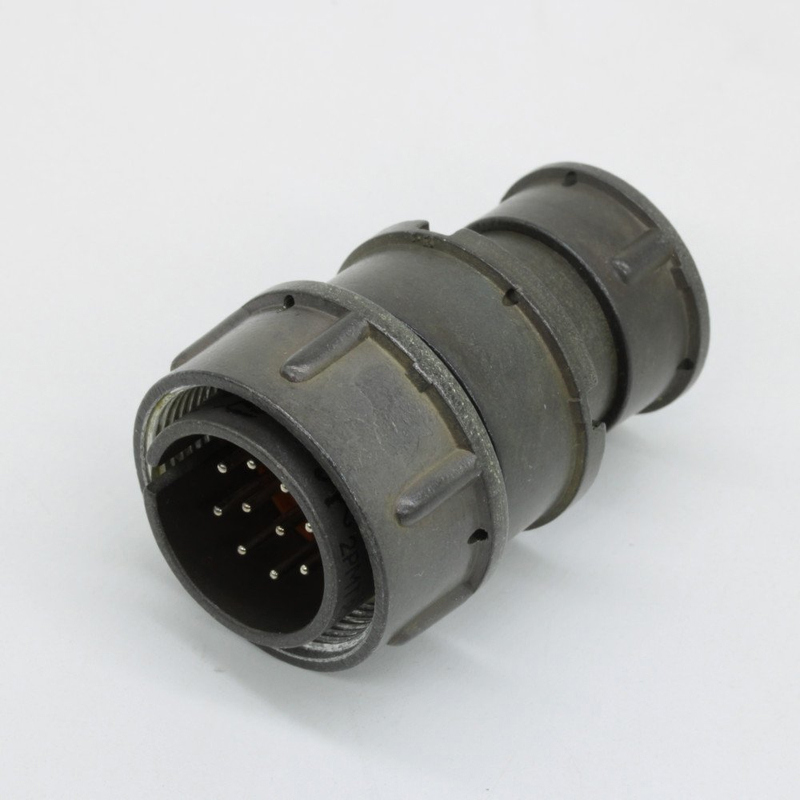

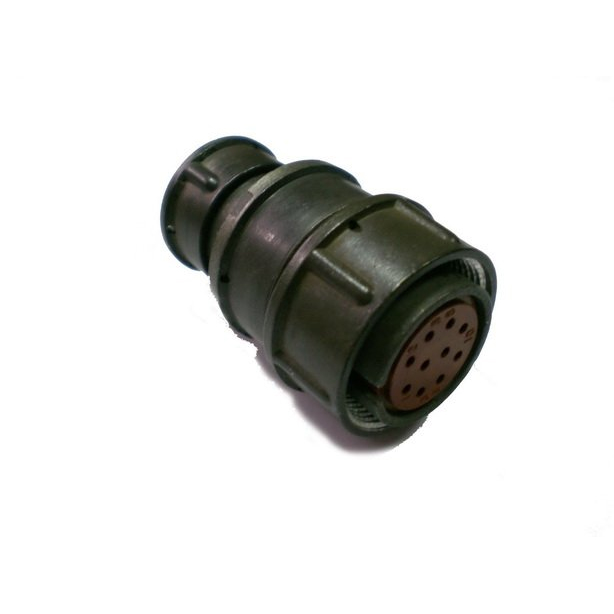

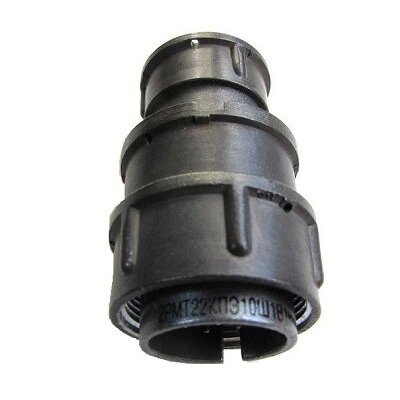

2РМТ22КПЭ10Ш1А1В — это кабельная вилка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и может быть применена с экранированными кабелями.

Технические характеристики

• Корпус : Кабельный, размер 22.

• Патрубок : Прямой, с гайкой для экранированного кабеля.

• Количество контактов : 10.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Золото.

• Теплостойкость : До 100°C.

• Всеклиматическое исполнение : В2.1 по ГОСТ 15150-69.

• Токовая нагрузка :

  • На одиночный контакт: от 4 А до 36 А.

  • Максимальная суммарная на соединитель: от 27 А до 260 А.

• Максимальное рабочее напряжение : 560 В или 700 В.

• Сопротивление контактов : Не более 5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции :

  • При 560 В: 1850 В.

  • При 700 В: 2300 В.

• Усилия расчленения соединителей : От 29,4 Н до 539,6 Н.

• Минимальная наработка : 1000 часов.

• Число сочленений-расчленений : До 500 раз.

• Гамма-процентный срок сохраняемости : 15 лет.

Условия эксплуатации

• Температура окружающей среды : От -60°C до +100°C.

• Синусоидальная вибрация : Частота от 1 Гц до 5000 Гц, ускорение до 490 м/с?.

• Механический удар :

  • Одиночного действия: до 5000 м/с?.

  • Многократного действия: до 1000 м/с?.

• Атмосферное давление : От 133,32·10??? Па до 50,6·10? Па.

• Повышенная относительная влажность : До 98% при +25°C.

Расшифровка обозначения

• 2РМТ : Тип соединителя.

• 22 : Условный размер корпуса.

• К : Кабельный корпус.

• П : Прямой патрубок.

• Э : Гайка для экранированного кабеля.

• 10 : Количество контактов.

• Ш : вилка.

• 1 : Все контакты диаметром 1 мм.

• А : Покрытие контактов — золото.

• 1 : Теплостойкость до 100°C.

• В : Всеклиматическое исполнение.
