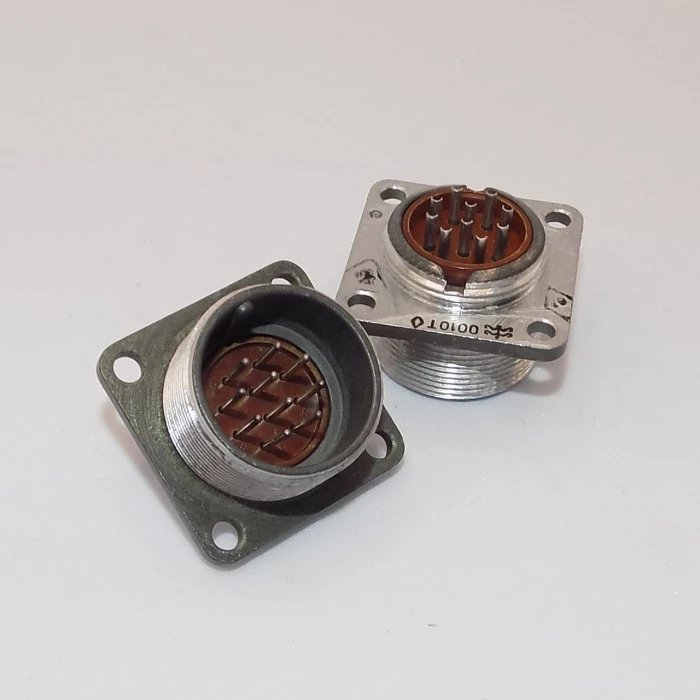

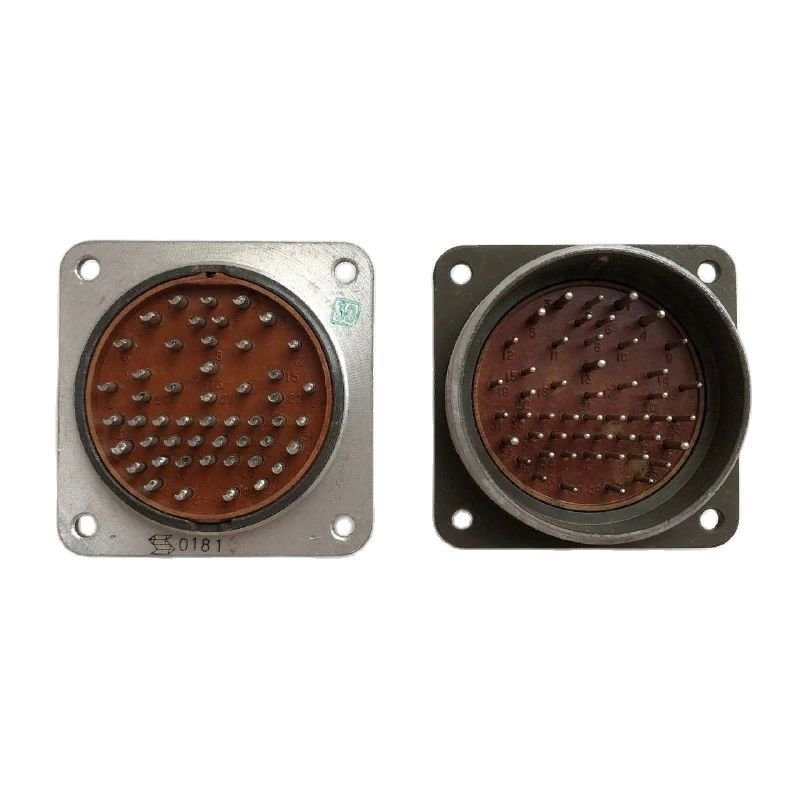

2РМТ42Б50Ш2В1БВ Вилка блочная

Вилка блочная 2РМТ42Б50Ш2В1БВ относится к семейству негерметичных прямоугольных разъёмов типа 2РМТ, предназначенных для всеклиматического исполнения и объемного монтажа в электрических цепях постоянного и переменного тока (частотой до примерно 3 МГц).

Расшифровка обозначения

• 2РМТ – тип соединителя (радиальный, модульный, термостойкий, негерметичный).

• 42 – условный размер корпуса (габаритный ряд).

• Б – блочный (приборный) корпус; без левой резьбы, для монтажа в приборе/панели.

• 50 – количество контактов (в цепи может быть задействовано до 50 штырьков).

• Ш – вилка (штекер) как часть парного соединителя.

• 2 – сочетание контактов (соответствующая структура контактной части).

• В – серебряное покрытие контактов (может допускать и золотое в модификациях).

• 1 – теплостойкость до 100 °C (диапазон рабочих температур около −60…+100 °C).

• БВ в конце – вариант блочного корпуса и всеклиматического исполнения (без герметизации, климатика УХЛ/В).

Назначение и области применения

Соединитель 2РМТ42Б50Ш2В1БВ используют для передачи электрических сигналов и питания в аппаратуре связи, измерительных системах, автоматике и промышленной электронике, где требуется компактный многоконтактный разъём с резьбовым сочленением и высокой надёжностью соединений. Применяется как часть объемного монтажа с экранированным или неэкранированным кабелем, с обжимным или иным методом оконцевания контактов.

Основные электрические и механические характеристики

• Токи – максимальная суммарная токовая нагрузка на весь разъём порядка нескольких десятков ампер (для 2РМТ42Б50Ш2В1 общая нагрузка до ~190 А, точные значения зависят от конкретного ТУ и сочетания контактов).

• Напряжение – рабочее напряжение постоянного и переменного тока – до нескольких сотен вольт (обычно до 600–700 В, в зависимости от исполнения).

• Сопротивление контакта – единичный контакт с серебряным покрытием имеет сопротивление порядка нескольких миллиом.

• Сопротивление изоляции – в нормальных условиях не менее примерно 5000 МОм.

• Ёмкость между контактами – не более 6 пФ, что обеспечивает приемлемую работу и на высоких частотах.

• Сочленение – резьбовое, с одношпоночной поляризацией; количество циклов сочленения–расчленения – порядка 500.

Конструкция и эксплуатация

Корпус блочный, приборный, крепится на панели или в приборе; контакты извлекаемые или стационарные, с возможностью замены/подбора сочетаний. Соединитель рассчитан на длительное хранение (минимальный срок сохраняемости до 15 лет) и нормальную эксплуатацию при вибрации, высокой влажности и перепадах температур согласно всеклиматическому исполнению.
