Описание
Коннектор на базе обозначения2РТТ20КУН3Г5В относится к серии низкочастотных цилиндрических соединителей типа2РТТ (всеклиматического исполнения) ; буква«5» в его маркировке указывает насочетание контактов (условное число) , а не на количество пинов.
В ряду серии 2РТТ встречаются сочетания контактов с номерами вроде 1, 2, 5, 9 и т.д.; каждый номер соответствует определённому типу и диаметру контактов.
Для индекса«5» в серии 2РТТ20 принято, чтовсе контакты имеют диаметр 2,5 мм (гнёзда или штыри, в зависимости от типа розетки/вилки).
То есть «5» задаёт тип контактной системы: круглые контакты Ø 2,5 мм для рабочих токов до примерно 20–25 А на контакт при низких частотах.

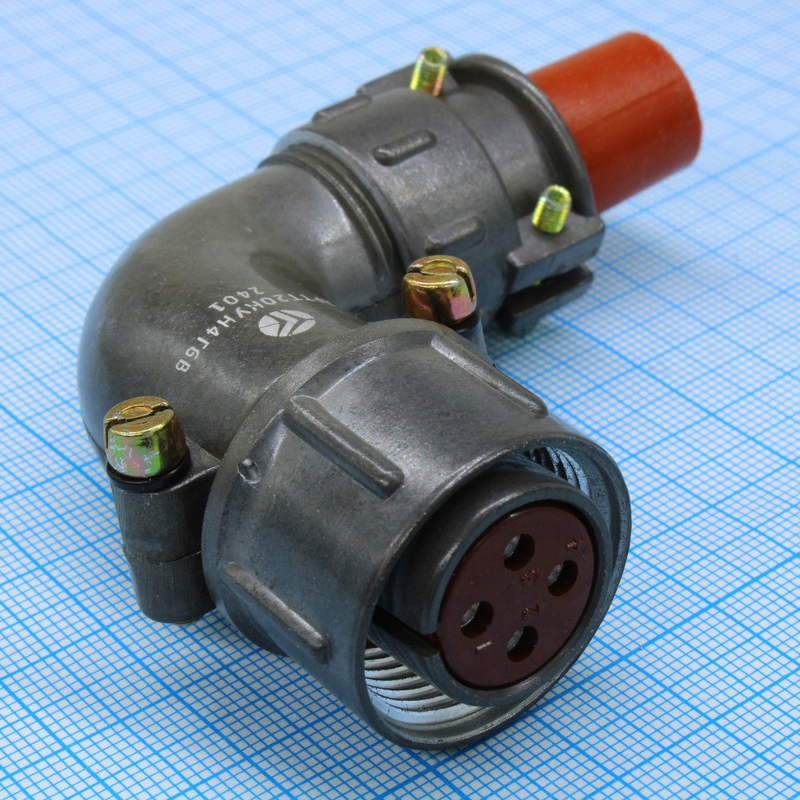

2РТТ20КУН3Г5В — этокабельная розетка с угловым патрубком (обозначение «КУН»), всеклиматического исполнения «В» для соединения цепей постоянного и переменного тока частотойдо 3 МГц.
Коннекторы типа 2РТТ рассчитаны нацилиндрический ручной монтаж ,пылебрызгозащищённое исполнение , применение в радиоэлектронной и электротехнической аппаратуре; исполнение «В» позволяет использовать их в широком диапазоне климатических условий.
Рабочий ток на один контакт: ориентировочнодо 20–25 А в зависимости от типа контакта.
Максимальное рабочее напряжение (амплитудное значение):до 700–850 В постоянного и переменного тока.
Максимальная частота сигнала:до 3 МГц (низкочастотный диапазон).
Сопротивление контакта для Ø 2,5 мм:не более 1 мОм ; сопротивление изоляции в нормальных условиях —не менее 1000 МОм.
Количество сочленений–расчленений:не менее 500 циклов.
Минимальная наработка:не менее 1000 часов.
Диапазон рабочих температур для 2РТТ20‑5: примерноот –60 до +100 °C , что подтверждает их теплостойкость и тропикоустойчивость.
Коннектор устойчив к вибрации (до ~300 м/с²) и ударным нагрузкам (до ~1000 g одиночный удар, ~150 g многократный удар).
