2РМТ42Б50Ш2В1В

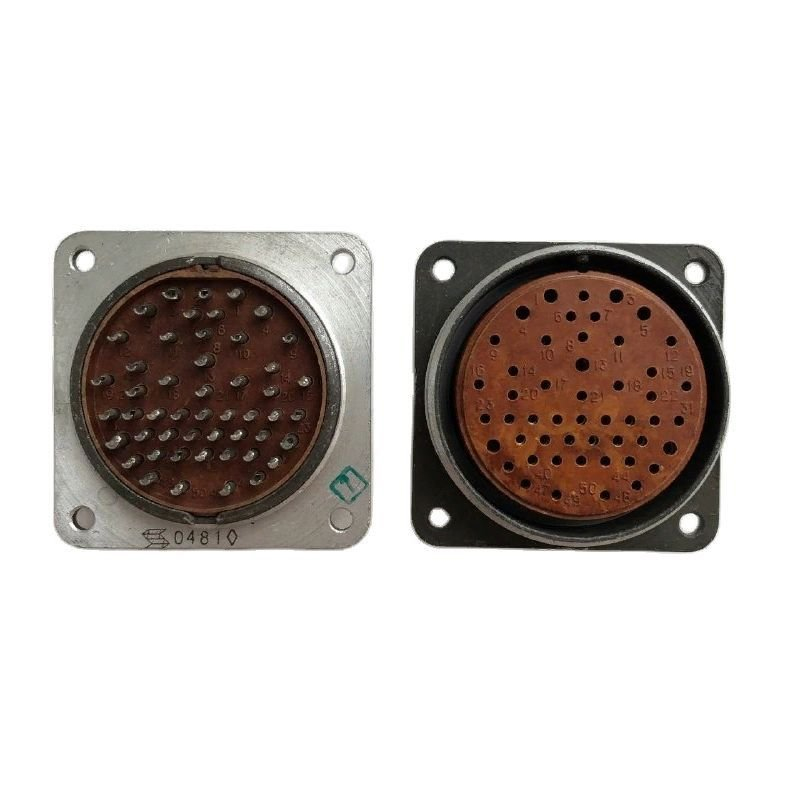

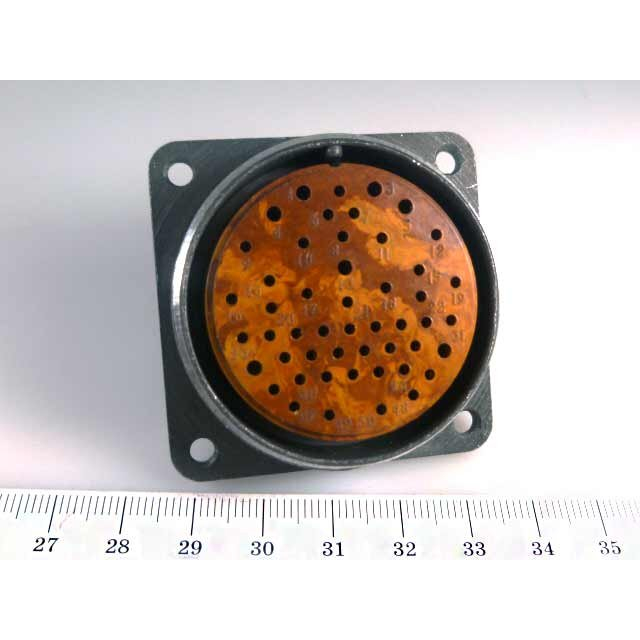

Соединитель2РМТ42Б50Ш2В1В — это цилиндрический низкочастотный электрический разъём общего назначения, применяемый в радиоэлектронной и радиотехнике для коммутации сигнальных и силовых цепей. Представляет собойвилку блочного (приборного) исполнения с резьбовым сочленением, рассчитанную на работу во всеклиматическом исполнении.

Основные обозначения

• 2РМТ — тип соединителя: негерметичный, тропикоустойчивый, цилиндрический.

• 42 — габаритный диаметр корпуса (около 42 мм).

• Б — блочный (приборный) корпус, рассчитанный на внутренний монтаж в аппаратуре.

• 50 — количество контактов в соединителе.

• Ш2В1В — вилка (Ш), сочетание контактов «2», всеклиматическое исполнение (В), теплостойкость до 100 °C (1), покрытие контактов серебром (В).

Условия эксплуатации

Разъём относится квсеклиматическому исполнению , рассчитан по ГОСТ 15150‑69 и работает в диапазоне температур примерноот −60 до +100 °C , с возможной кратковременной сменой температур до +150 °C. Также допускает работу при пониженном атмосферном давлении, характерном для эксплуатации в условиях авиационной и космической техники.

Электрические и механические характеристики

• Максимальное рабочее напряжение (амплитудное) — порядка560–700 В в зависимости от исполнения и условий.

• Максимальная токовая нагрузка на контакт зависит от диаметра: для контактов ∅1,0 мм — около5–8 А , ∅1,5 мм —7–15 А , ∅2,0 мм — до18 А , ∅3,0 мм — до32 А.

• Сопротивление изоляции в нормальных условиях —не менее 1000 МОм.

• Разъём выдерживаетвибрацию в диапазоне частот 1–1000 Гц с ускорением до 49 н/м² (≈50 g) иодиночные удары с ускорением до 2000 м/с² (≈200 g).

Особенности конструкции

Контакты —извлекаемые , тип монтажа —обжимка проводников (иногда допускается и пайка, в зависимости от партии и ТУ). Корпус, как правило, выполнен изкарболита или аналогичного термопласта , что обеспечивает достаточную механическую прочность и тропикоустойчивость. Разъём используется как часть комплекта (вилка + розетка) для низкочастотных цепей в радиостанциях, измерительной и промышленной аппаратуре.
