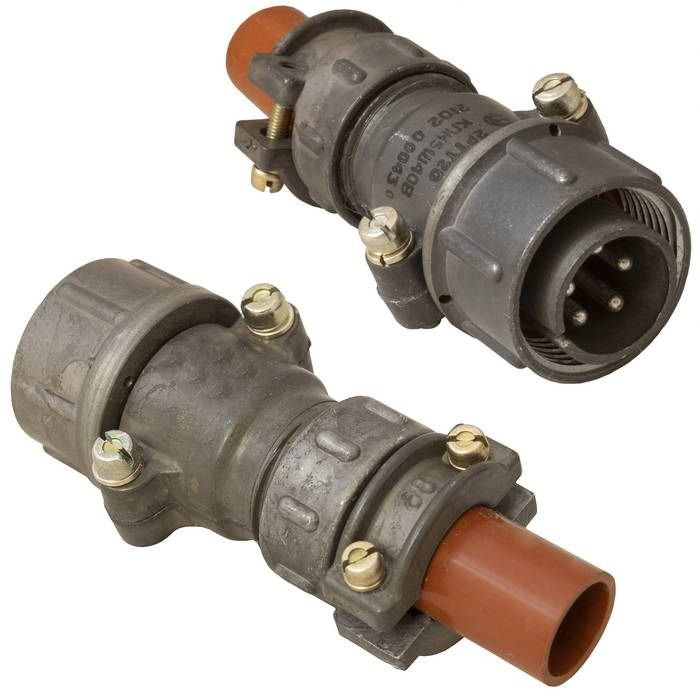

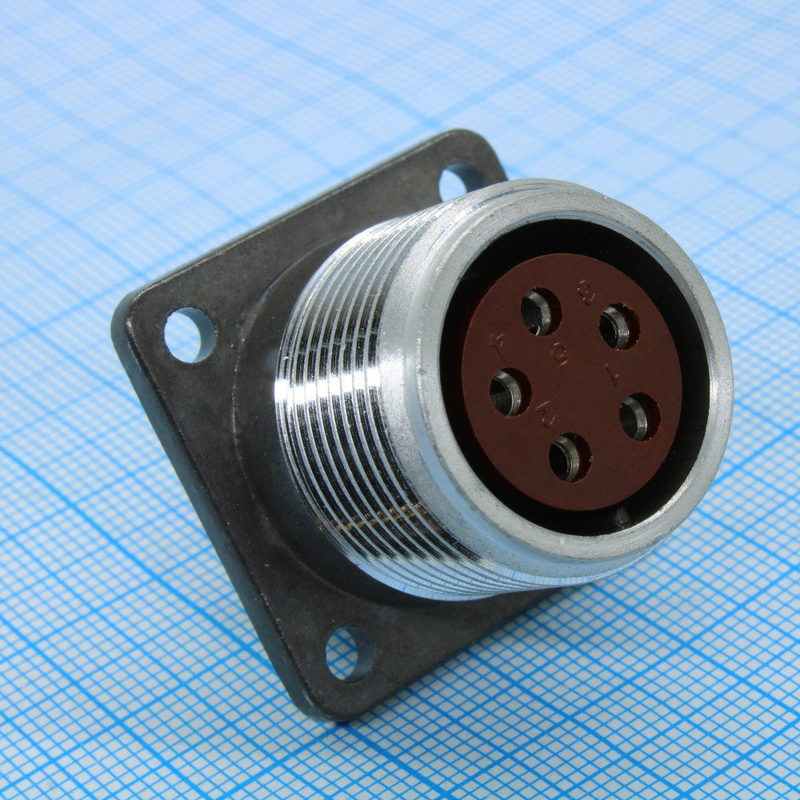

2РТТ20Б‑Г‑40В — это низкочастотный цилиндрический электрический соединитель (разъём) из серии 2РТТ, рассчитанный на интенсивные эксплуатационные условия и широко применяемый в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Расшифровка обозначения

• 2РТТ — серия низкочастотных цилиндрических соединителей с резьбовым соединением (обычно два оборота для полного соединения). ​

• 20 — условный размер корпуса (диаметр корпуса соответствует типоразмеру 20). ​

• Б — исполнение соединителя (обычно указывает на блочное или кабельное исполнение, конкретная расшифровка может зависеть от ГОСТ/ТУ). ​

• Г — тип монтажной части или конструкция (например, «гнездо» или особое исполнение корпуса, уточняется в технических условиях).

• 40 — рабочее напряжение цепи, порядка 400 В (амплитудное значение до нескольких сотен вольт, в зависимости от конкретного типоразмера; обычно для серии 2РТТ указывается до 700–850 В).

• В — всеклиматическое исполнение, рассчитанное на работу в широком диапазоне температур и повышенной влажности.

Основные технические характеристики

• Тип контактов : серебряное покрытие, низкое сопротивление контакта (порядка единиц мОм), что обеспечивает низкие потери и стабильный электрический контакт.

• Токовая нагрузка : типовые значения для разъёмов 2РТТ размера 20 — до нескольких десятков ампер на одиночный контакт и до сотен ампер в сумме по всем контактам, в зависимости от конкретной модификации.

• Напряжение и частота : максимальное рабочее напряжение (амплитудное) порядка 700–850 В, рабочая частота до примерно 3 МГц — разъём подходит для низкочастотных цепей постоянного и переменного тока.

• Сопротивление изоляции : не менее 1000–5000 МОм в нормальных климатических условиях, что обеспечивает надёжную электрическую изоляцию между контактами и корпусом.

Климатические и механические параметры

• Температурный диапазон : рабочая температура окружающей среды примерно от −60 до +100 °C, что позволяет применять разъём в условиях смены температур и перегрева контактного узла.

• Вибрация и удары : рассчитан на синусоидальную вибрацию в диапазоне частот от 1 до нескольких тысяч герц и на механические удары с ускорениями порядка сотен и тысяч g, что характерно для бортовой и военной аппаратуры.

• Пылевлагозащита и давление : разъём имеет негерметичное или пылевлагозащищённое исполнение (в зависимости от конкретной модификации), работоспособен при пониженном давлении до порядка 1, 3 ⋅ 1 0 − 4 Па и повышенной относительной влажности до 98% при температуре +40 °C.

Применение и конструкция

• Сфера применения : используется в радиоэлектронной и радиотехнической аппаратуре, в том числе в вычислительных и измерительных устройствах, где требуется надёжное и многократно разъединяемое соединение.

• Конструкция : цилиндрический корпус с резьбовым соединением, монтаж контактов — пайкой или объемным монтажом; тип соединителя — всеклиматический, тропико‑ и
