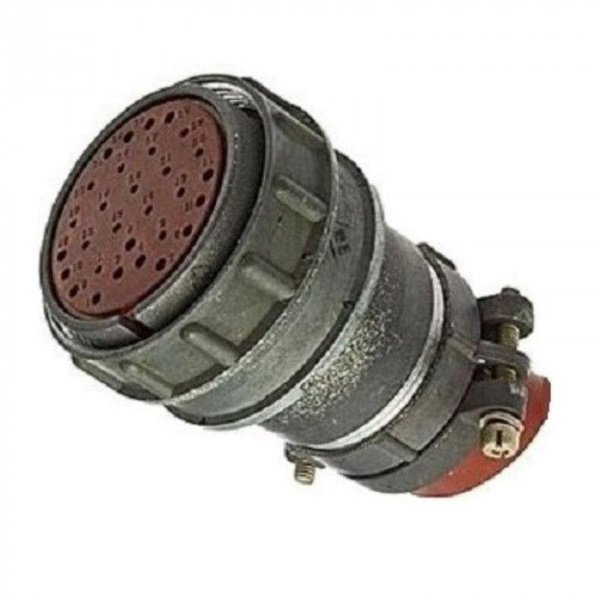

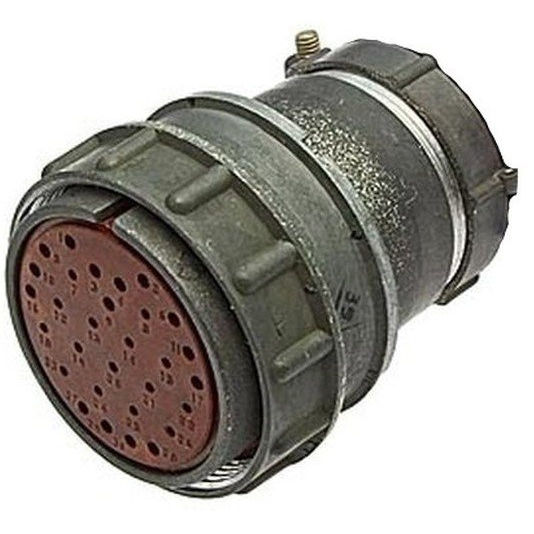

2РМТ42БПН30Г2В1В — это всеклиматическая блочная (приборная) розетка цилиндрического низкочастотного соединителя серии 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц).

Обозначение

Условное обозначение расшифровывается следующим образом:

• 2РМТ — тип соединителя.

• 42 — условный размер (посадочный диаметр корпуса).

• Б — блочный (приборный) тип корпуса без резьбы.

• П — прямой патрубок.

• Н — гайка патрубка для неэкранированного кабеля.

• 30 — количество контактов.

• Г — розетка (гнездо).

• 2 — сочетание контактов диаметром 1 мм и 1,5 мм.

• В — серебряное покрытие контактов.

• 1 — теплостойкость до +100°С.

• В — всеклиматическое исполнение В2.1 по ГОСТ 15150-69.

Технические характеристики

Токовая нагрузка: 4,5 А на контакт 1 мм и 9 А на контакт 1,5 мм; максимальная суммарная нагрузка на соединитель — 168 А. +1
Рабочее напряжение: до 700 В (1 мм) и 560 В (1,5 мм); испытательное — до 2300 В (1 мм) и 1850 В (1,5 мм). +1
Сопротивление контактов: не более 5 мОм (1 мм) и 2,5 мОм (1,5 мм); сопротивление изоляции — не менее 5000 МОм.​
Емкость между контактами — не более 6 пФ; усилие извлечения контакта — от 0,7 Н до 3,92 Н (для 1,5 мм).​

Условия эксплуатации

Температурный диапазон: от -60°C до +100°C (смена температур до +180°C); влажность до 98% при +35°C. +1
Атмосферное давление: от 133,32×10^{-12} Па до 506 кПа; линейное ускорение до 2000 м/с².​
Устойчива к влажному теплу, инею, росе, соляному туману, солнечному излучению, озону и плесени; срок сохраняемости — 15 лет при γ=99,5%; наработка — 1000 ч; сочленения-расчленения — 500 циклов. +1
Сочленение резьбовое, поляризация одношпоночная; длина патрубка — 67,5 мм.​

Производство и варианты

Соединители 2РМТ, включая 2РМТ42БПН30Г2В1В, выпускаются по ТУ ГЭ0.364.126 (АШДК.434410.062ТУ) на российских заводах электротехники с 2015 года и по настоящее время (данные доступны до 2026 г.).​
Варианты: ОТК (отдел техконтроля), ОС (особо стойкие), ПЗ (приемка заказчика), ВП (военная приемка).​
