2РМТ42БПН50Г2В1В «ОС» — это розетка блочная (приборная) цилиндрического низкочастотного соединителя серии 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц). Модификация «ОС» обозначает особо стойкое (стабильное) исполнение повышенной надежности.

Основные характеристики

Диаметр посадочного отверстия — 42 мм, диаметр контактов — 1 мм, общее количество контактов — 50. Максимальное рабочее напряжение достигает 560–700 В, токовая нагрузка на контакт — до 4–8 А (в зависимости от диаметра), суммарная на соединитель — до 190 А. Сопротивление изоляции — не менее 1000 МОм, сопротивление контактов — до 5 МОм.

Климатическое исполнение

Соединитель всеклиматический (В2.1 или В по ГОСТ 15150-69), тропикоустойчивый, работает при температурах от -60 до +100°C (смена температур до +150–180°C). Диапазон давлений — от 133 Па (пониженное) до 1,2·10^4 Па (повышенное), срок сохраняемости — 25 лет, наработка — минимум 5000 часов при 500 сочленениях.

Механические свойства

Резьбовое сочленение с одношпоночной поляризацией, монтаж — объемный (внутренний), для неэкранированного кабеля с прямым патрубком и гайкой. Устойчивость к ударам: многократные — 1000 м/с², одиночные — 5000 м/с²; линейное ускорение — 2000 м/с².

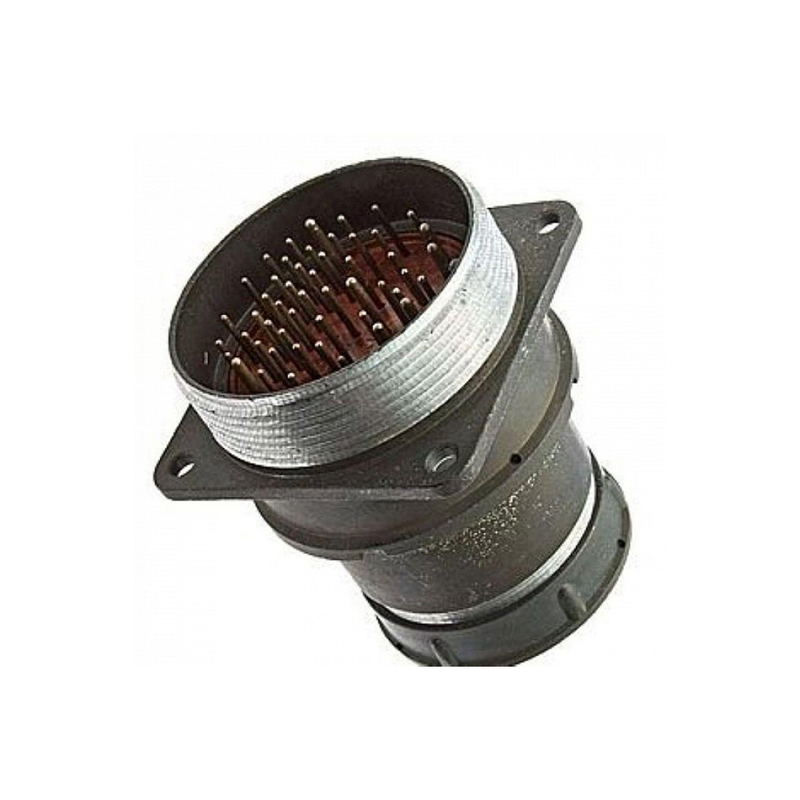

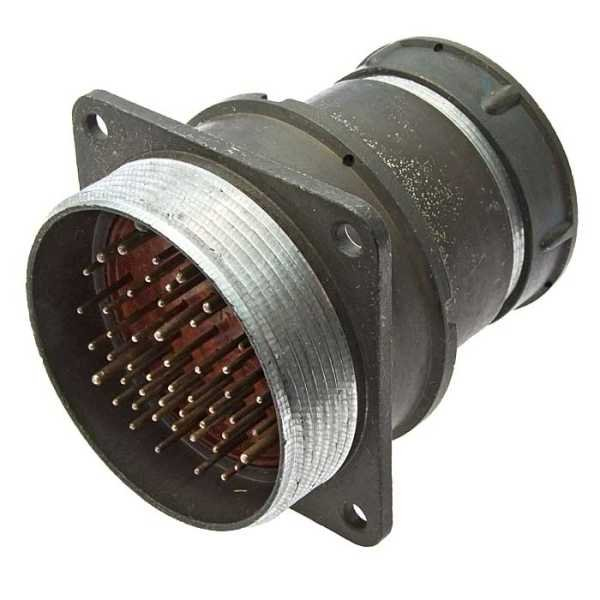

На изображении показан типичный внешний вид разъема серии 2РМТ с оливково-зеленым корпусом и перфорированной вставкой, характерный для этой модели.

Применение

Используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения, с покрытием контактов серебром или золотом, методом обжимки. Категория качества: «ОС» для повышенной стабильности.
