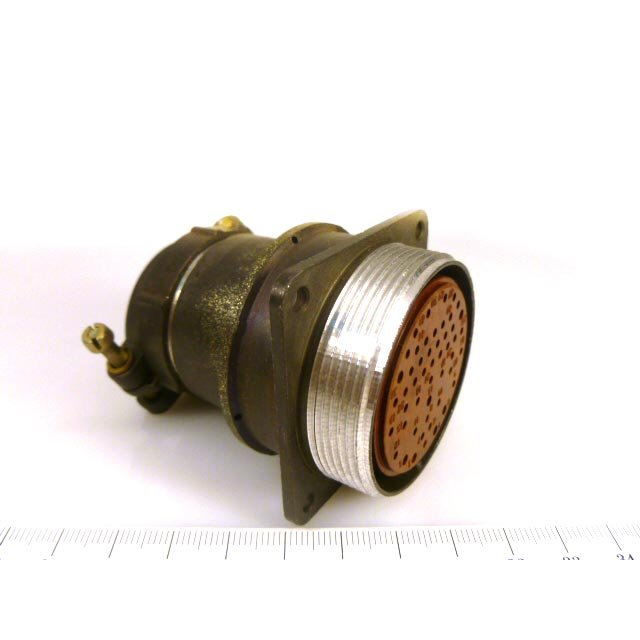

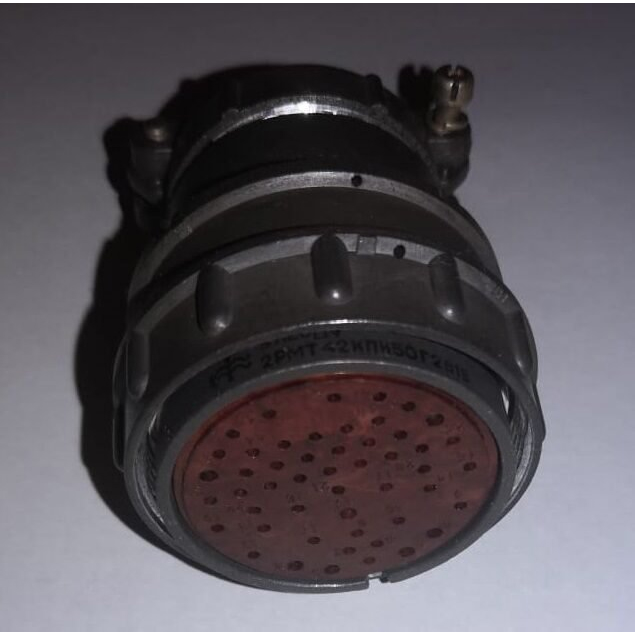

Разъём 2РМТ42БПН50Г2В1В — это низкочастотный электрический цилиндрический соединитель общего назначения, относящийся к серии 2РМТ; исполнение «5» обозначает тип приёмочной контрольной группы по ТУ (в частности, по документации ГЕ0.364.126ТУ для данной приёмки).

Назначение и основное применение

Этот разъём используется в радиоэлектронной и радиотехнической аппаратуре для соединения цепей постоянного и переменного тока (частотой до ~3 МГц).
Он относится к приборной (блочной) части соединителя и предназначен для внутреннего монтажа в блоки аппаратуры, как правило — розеток с прямым патрубком.

Климатическое и конструктивное исполнение

• Климатическое исполнение В — всеклиматическое (работа в широком диапазоне температур и влажности).

• Теплостойкость 1 — максимальная рабочая температура окружающей среды до +100 °C .

• Соединитель негерметичный, тропико‑устойчивый, с резьбовым сочленением и поляризацией по одному шпонке.

Электрические и эксплуатационные параметры

• Количество контактов —50 (часть диаметром 1 мм, часть 1,5 мм).

• Максимальное рабочее напряжение — порядка 560–700 В (пиковое амплитудное значение).

• Токовая нагрузка на одиночный контакт (диаметр 1 мм) — до 4 А , диаметр 1,5 мм — до 8 А ; суммарная токовая нагрузка на соединитель — порядка 190–1850 В·А (конкретно зависит от условий и нагрузочного режима).

• Сопротивление контактов не более 5 мОм (1 мм) и 2,5 мОм (1,5 мм), сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм .

Механические и климатические нагрузки

• Рабочий диапазон температур: примерно –60…+100 °C , смена температур до +180…–60 °C .

• Соединитель рассчитан на высокие вибрационные и ударные нагрузки:

  • вибрация до ~490 м/с² (50 g) в диапазоне 1–1000 Гц;

  • одиночные удары до 5000 м/с² (500 g) ;

  • линейные перегрузки до 2000 м/с² (200 g) .

• Минимальная наработка — порядка 5000 часов при не менее 500 циклов сочленения‑расчленения; минимальный срок сохраняемости — до 25 лет .

Монтаж и конструктивные особенности

• Контакты —извлекаемые , с покрытием серебром или золотом в зависимости от модификации.

• Метод сочленения —резьбовой , патрубок —прямой , гайка предназначена для неэкранированного кабеля .

• Монтаж — внутренний, преимущественно обжимка или пайка, в зависимости от типа контакта и ТУ.
