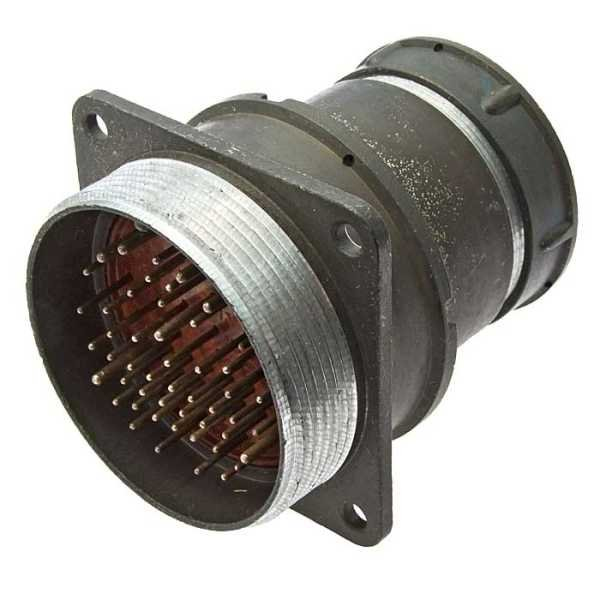

Разъем 2РМТ42БПН50Ш2В1В «ОС» — это низкочастотный цилиндрический соединитель серии 2РМТ, выполняющий роль блочной приборной вилки с прямым патрубком и гайкой для неэкранированного кабеля. Он предназначен для работы в электрических цепях постоянного и переменного тока в составе радиоэлектронной аппаратуры общего и военного назначения.

Основные технические параметры

• Тип и исполнение :
  низкочастотный цилиндрический, блочный (приборный), тропико‑ и всеклиматический;

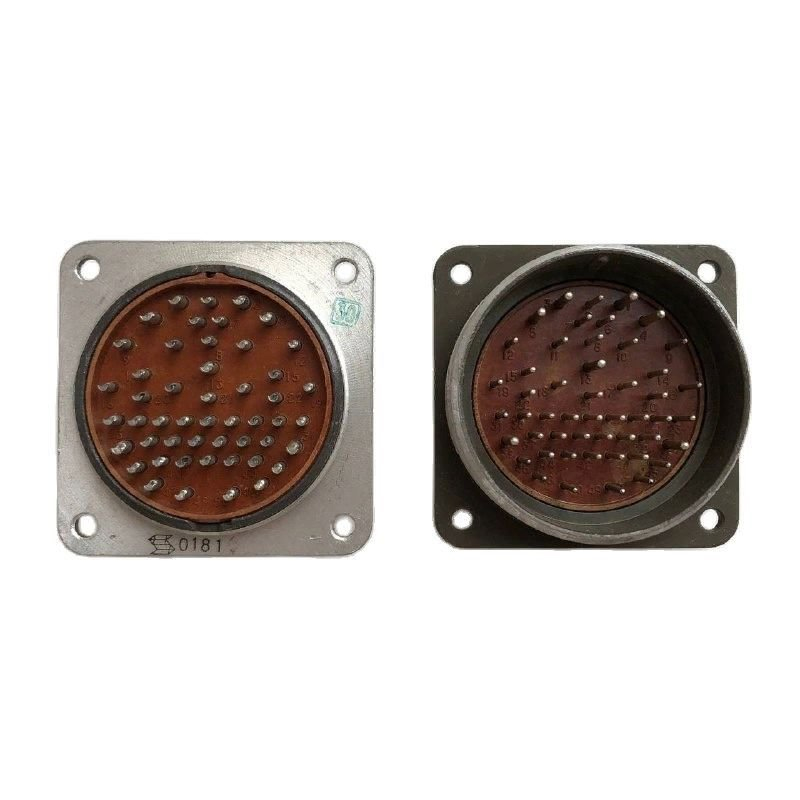

• Количество и тип контактов :
  50 штыревых контактов круглого сечения, из которых 43 контакта диаметром 1 мм и 7 — диаметром 1,5 мм;

• Покрытие контактов :
  серебро (Ag), что обеспечивает низкое сопротивление контакта порядка единиц миллоОм.

• Рабочий ток :
  до 4 А на контакт Ø 1 мм и до 8 А на контакт Ø 1,5 мм, суммарный рабочий ток на соединитель до 190 А.

• Рабочее напряжение :
  до 700 В постоянного и переменного тока.

Конструкция и монтаж

• Корпус :
  из алюминиевого сплава А‑22, с оксидным покрытием серого цвета, вилка блочного исполнения с прямым патрубком.

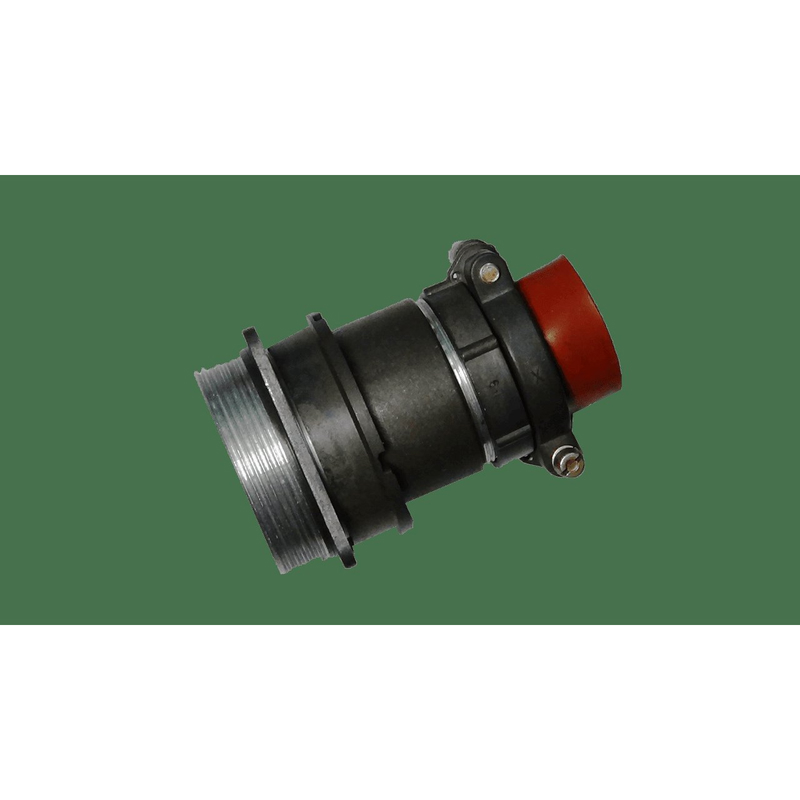

• Патрубок и гайка :
  прямой патрубок с гайкой для неэкранированного кабеля, шаг резьбы накидной гайки — М45×1,5 мм.

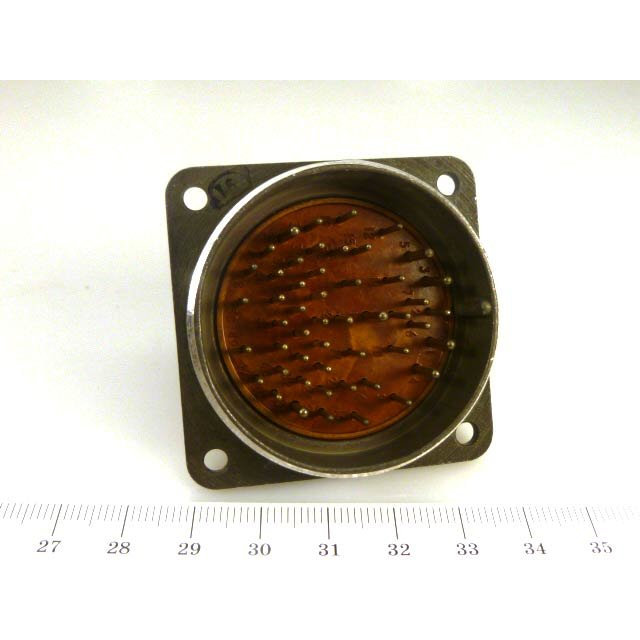

• Монтаж :
  механический — на панель (диаметр установочных отверстий около 3,4 мм, шаг между ними 40 мм); электрический — за счет пайки проводников в контактные отверстия изолятора из карболита.

Климатические и механические условия

• Диапазон рабочих температур :
  примерно от −60 до +100 °С, влажность до 98% при +25 °С.

• Вибрация и удары :
  допускает синусоидальную вибрацию до 5000 Гц с ускорением до 50 g, многократные удары до 100 g, одиночные удары до 500 g (в зависимости от конкретного источника — до5000 м/с²).

• Герметичность и изоляция :
  негерметичный, но с хорошей изоляцией: сопротивление изоляции не менее 5000 МОм, электрическая прочность порядка 2300 В.

Назначение и примечание по маркировке «ОС»

• Разъем используется в силовых и сигнальных цепях оборудования, где требуется высокая надежность при воздействии вибрации, перепадов температур и повышенной влажности.

• Маркировка «ОС» указывает на вид приемки и контроля (обязательный контроль, обычно применяемый для изделий, поставляемых в составе военной или ответственной техники), но не меняет базовых конструктивных и электрических характеристик самого соединителя.
