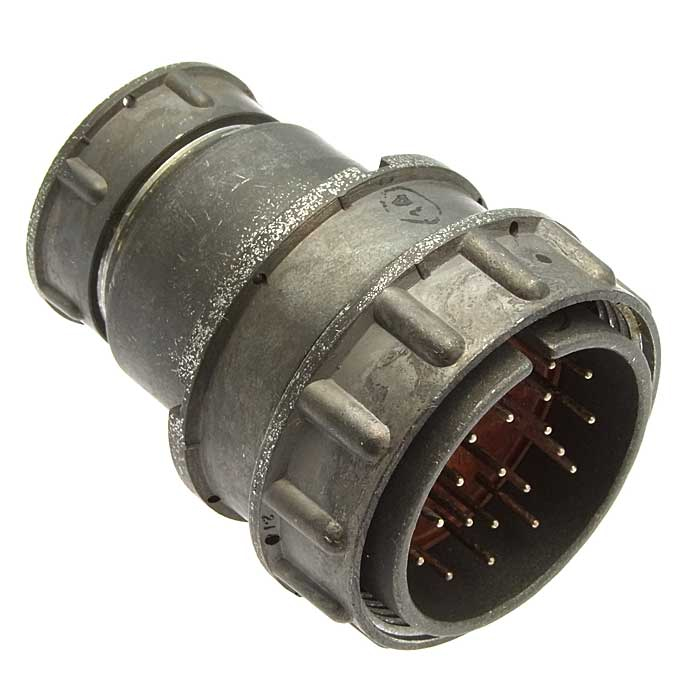

2РМТ42КПЭ30Ш2В1В — это цилиндрический низкочастотный разъем (период 2015–2026 гг.).

Производитель

АО « завод Элекон» выпускал эту модель в указанные годы, как подтверждают каталоги поставщиков.

Маркировка

• Тип: 2РМТ (серия разъемов, цилиндрические, низкочастотные, с байонетным замком).

• Корпус: 42 (условный размер корпуса) К (кабельный).

• Патрубок: ПЭ (прямой эластичный, для герметизации кабельного ввода и защиты от перегибов).

• Контакты: 30 шт. (количество), Ш (вилка - штыревые контакты), 2 (вариант поляризации/исполнения). Покрытие контактов: В (серебро).

• Климатическое исполнение: В1В (всеклиматическое, для эксплуатации в районах с умеренным и холодным климатом, а также в сухих и влажных тропиках; категория размещения 1 – для эксплуатации на открытом воздухе или в неотапливаемых помещениях с естественной вентиляцией, подверженных воздействию атмосферных осадков и солнечной радиации; высокая устойчивость к влажности).

Характеристики

• Конструкция: Цилиндрический разъем с байонетным замком, обеспечивающим быстрое и надежное соединение/разъединение.

• Тип соединения: Кабельный (вилка).

• Назначение: Для коммутации низкочастотных электрических цепей.

• Количество контактов: 30 штыревых (male) контактов.

• Покрытие контактов: Серебро (обеспечивает высокую электропроводность и коррозионную стойкость).

• Механическая прочность: Высокая устойчивость к вибрационным и ударным нагрузкам, что гарантирует надежность в экстремальных условиях эксплуатации.

• Герметичность: Обеспечивается за счет эластичного патрубка и общей конструкции, что позволяет использовать разъем в условиях повышенной влажности и запыленности.

• Климатические условия: Соответствует всеклиматическому исполнению В1В по ГОСТ 15150-69, что позволяет эксплуатировать разъем в широком диапазоне температур (типично от -60°C до +100°C) и при высокой относительной влажности до 98% при +35°C.

• Наработка: Высокое количество циклов сочленений-расчленений (обычно не менее 500).

• Электрические параметры (типовые для серии 2РМТ):

  • Рабочее напряжение: до 560 В (амплитудное значение).

  • Рабочий ток на контакт: до 5 А (для малогабаритных контактов).

  • Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.

Применение

• Авиационная и космическая техника: Высокая надежность и устойчивость к вибрациям делают его пригодным для использования в бортовых системах самолетов, вертолетов и космических аппаратов, а также в наземном оборудовании.

• Военная и специальная техника: Используется в различных военных устройствах, системах связи и управления, где требуется высокая степень защиты и безотказность.

• Промышленная автоматизация: Для подключения датчиков, исполнительных механизмов, блоков управления и других компонентов в производственных линиях и на промышленных объектах.

• Радиотехническое и телекоммуникационное оборудование: В радиостанциях, усилителях, антенных устройствах и других средствах связи.

• Морская техника: На судах и подводных аппаратах благодаря герметичности и устойчивости к солевому туману и влажности.

• Железнодорожный транспорт: В системах управления, сигнализации и электрооборудовании подвижного состава и инфраструктуры.

• Измерительное оборудование: Для коммутации сигнальных цепей в лабораторных и промышленных измерительных приборах.
