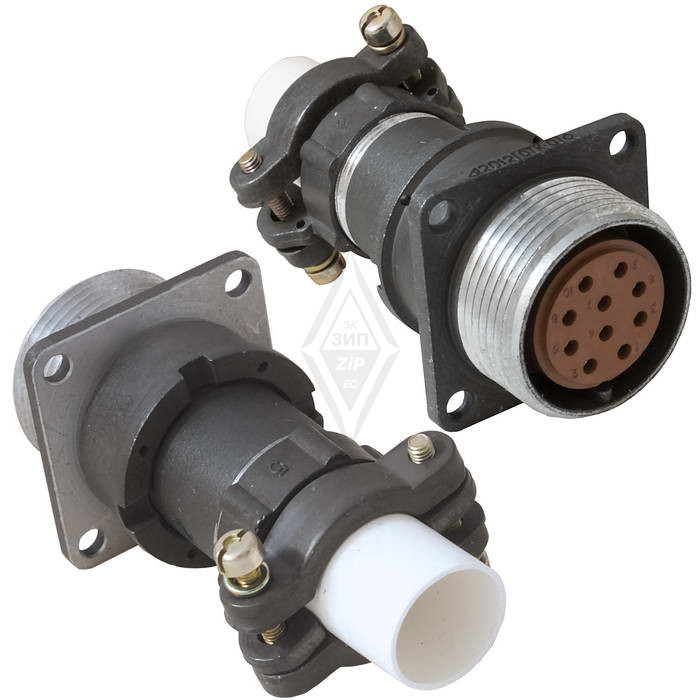

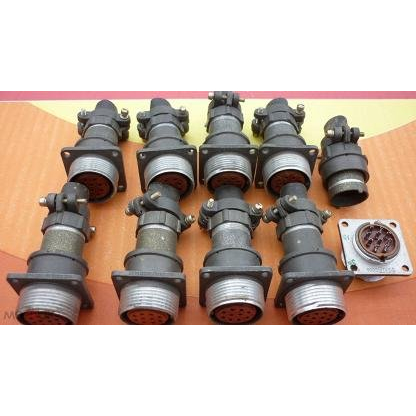

2РМД24БПН10Г5В1 — это тип цилиндрического разъёма, предназначенного для соединения и разъединения электрических цепей. Давайте рассмотрим его основные характеристики:

Основные характеристики

• Тип соединителя : 2РМД — это тип цилиндрических разъёмов.

• Условный размер корпуса : 24.

• Вид корпуса : Б — блочный (приборный).

• Вид патрубка : П — прямой.

• Вид гайки патрубка : Н — для неэкранированного кабеля.

• Количество контактов : 10.

• Часть соединителя : Г — розетка.

• Сочетание контактов : 5 — все контакты диаметром 1,5 мм.

• Покрытие контактов : В — серебро.

• Теплостойкость : 1 — до 100°C.

Технические характеристики

• Максимальное рабочее напряжение : 560 В (может достигать 700 В в зависимости от типономинала).

• Токовая нагрузка :

  • На одиночный контакт: 10 А.

  • Суммарная на соединитель: 83 А.

• Диаметр контактов : 1,5 мм.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : При максимальном рабочем напряжении 560 В — 1850 В (ампл.); при 700 В — 2300 В (ампл.).

Условия эксплуатации

• Температура окружающей среды : От -60°C до +100°C.

• Атмосферное давление : От 10^-12 мм рт. ст. до 5 мм рт. ст.

• Относительная влажность : До 98% при температуре +25°C.

• Вибрация : Синусоидальная, диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?.

• Механический удар :

  • Одиночного действия: Пиковое ускорение — 5000 м/с?.

  • Многократного действия: Пиковое ускорение — 1000 м/с?.

Прочие характеристики

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : 500.

• Срок сохраняемости : 15 лет.

• Герметичность : Негерметичный.

• Длина и масса : Длина — 62,5 мм, масса — не более 27 г.

Этот разъём используется в радиоэлектронной аппаратуре для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц.
