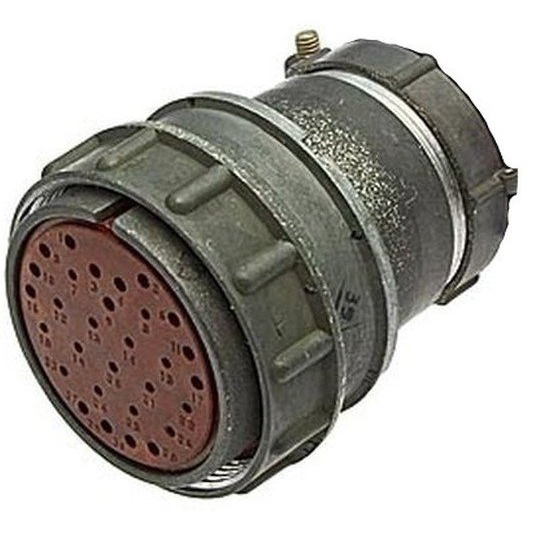

2РМТ42КПЭ50Г2В1В — это цилиндрический низкочастотный разъём (розетка кабельная). Он относится к серии 2РМТ с условным размером корпуса 42 и 50 контактами (комбинация Ø1 мм и Ø1,5 мм), предназначен для экранированного кабеля с резьбовым соединением.

Маркировка и конструкция

Разъём имеет прямой патрубок с гайкой для экранированного кабеля, корпус из алюминиевого сплава, контакты-гнёзда с серебряным покрытием (латунь ЛС59-1). Фактическая маркировка на изделиях — 2РМ42К50Г2В1 ОС, соответствует нормам ГЕ0.364.126ТУ, вид приемки ОС.

Дополнительные характеристики

• Номинальный ток на контакт:
  • Для контактов Ø1 мм: до 5 А.
  • Для контактов Ø1,5 мм: до 10 А.
• Рабочее напряжение: До 700 В (переменное), до 1000 В (постоянное).
• Сопротивление изоляции: Не менее 5000 МОм.
• Испытательное напряжение: До 1800 В (эффективное значение).
• Сопротивление контакта:
  • Для контактов Ø1 мм: не более 2,5 мОм.
  • Для контактов Ø1,5 мм: не более 1,5 мОм.

Климатическое исполнение

Выполнен в варианте УХЛ 2.1 (или тропикоустойчивый В2.1 в аналогах), работает при температурах от -60 до +100°C, влажности до 98% (+25°C), давлении от 133,32×10⁻¹² Па до 50,6×10⁴ Па.

Надёжность

Ресурс — 500 циклов соединения, наработка на отказ — 175 000 ч при 80°C, срок хранения — 15 лет. Выдерживает вибрацию 1-5000 Гц (до 490 м/с²), удар до 5000 м/с² (однократно), звуковое давление 170 дБ.

Применение

Разъёмы серии 2РМТ, включая модель 2РМТ42КПЭ50Г2В1В, благодаря своим высоким эксплуатационным характеристикам, надёжности и устойчивости к неблагоприятным внешним факторам, находят широкое применение в следующих областях:

• Оборонная промышленность и специальная техника: Использование комплектующих с приемкой \"ОС\" является стандартным требованием для военной, авиационной и космической аппаратуры, где критически важна надёжность систем связи, управления и электропитания.
• Промышленное оборудование: В системах автоматизации, контрольно-измерительной аппаратуре, станках с ЧПУ, робототехнике, где требуется стабильное электрическое соединение в условиях высоких вибраций, пыли, влажности и температурных колебаний.
• Транспорт: В железнодорожном подвижном составе, морских и речных судах, а также в наземном транспорте для подключения различных бортовых систем, обеспечивающих функциональность в условиях механических нагрузок и агрессивных сред.
• Энергетика: В системах управления и мониторинга электростанций, трансформаторных подстанций и распределительных щитов, где необходима надёжная коммутация силовых и сигнальных цепей.
• Телекоммуникационное оборудование: Для построения защищённых линий связи в стационарных и полевых условиях, где требуется минимизация электромагнитных помех за счет экранирования.
