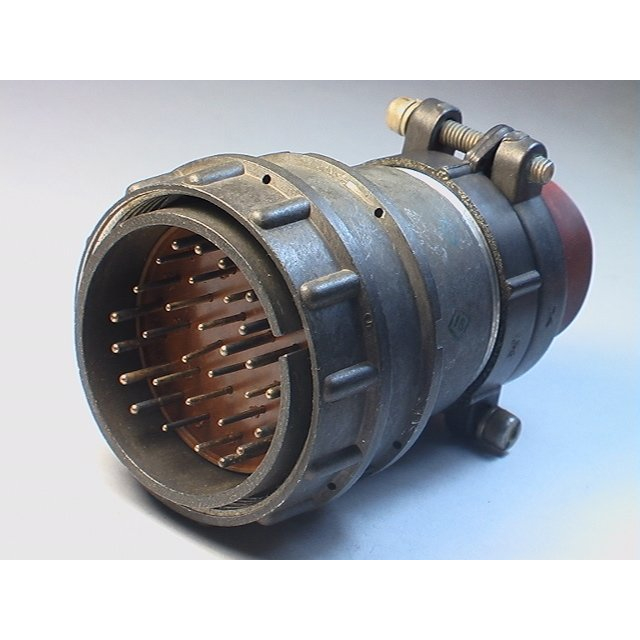

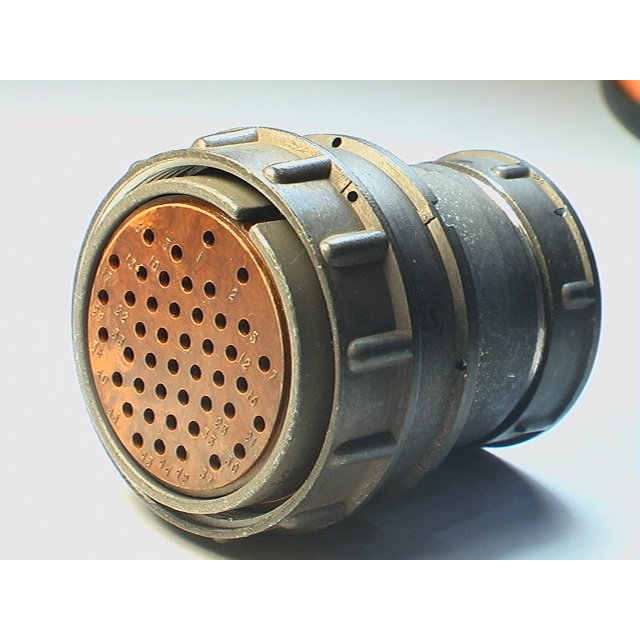

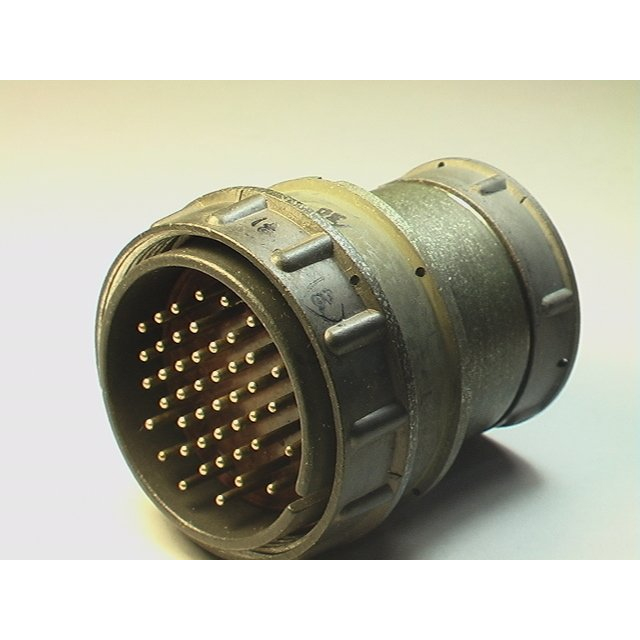

Разъём 2РМТ42КПН30Ш2В1В «5» — это низкочастотный цилиндрический кабельный соединитель (вилка) из серии 2РМТ, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц. Обозначение «5» относится к приёмочной группе по техническим условиям ГЕ0.364.126ТУ, то есть к категории качества и режиму приёмки изделия.

Основные параметры

• Конструкция : цилиндрический кабельный соединитель с резьбовым сочленением, прямым патрубком и гайкой под неэкранированный кабель.

• Количество контактов : 30, вставляются в корпус с поляризацией типа «шпонка», что исключает неправильное сочленение.

• Покрытие контактов : серебряное, что обеспечивает низкое переходное сопротивление и хорошую стойкость к окислению.

Рабочие характеристики

• Токовая нагрузка : максимальная суммарная нагрузка на разъём до порядка 168 А, при допустимых токах на отдельные контакты (диаметром 1 и 1,5 мм) в пределах типовых значений для серии 2РМТ.

• Напряжение : разъём рассчитан на рабочие напряжения до сотен вольт переменного/постоянного тока (порядка 560–700 В на отдельные контакты), с высокой электрической прочностью изоляции при испытательных напряжениях до 1850–2300 В.

• Сопротивление контактов и изоляции : сопротивление контактов не более 2,5–5 мОм, сопротивление изоляции не менее 5000 МОм, ёмкость между контактами не более 6 пФ.

Климатическое и эксплуатационное исполнение

• Климатика : всеклиматическое исполнение В2.1 по ГОСТ 15150‑69, допускающее работу в широком диапазоне температур (примерно от −60 до +100 °C) и при повышенной влажности.

• Теплостойкость : до +100 °C, что позволяет использовать разъём в узлах и блоках радио‑ и электронной аппаратуры без специального принудительного охлаждения.

• Механические требования : разъём выдерживает многократные удары и линейные ускорения, допускает около 500 циклов сочленения–расчленения при минимальной наработке порядка 1000 часов и гарантийном сроке сохраняемости до 15 лет.

Назначение и применение

Этот разъём используется для подключения кабельных линий в низкочастотных (до 3 МГц) цепях постоянного и переменного тока в радиоэлектронной аппаратуре общего и специального назначения, в том числе в условиях повышенной влажности и вибрации. Тип «5» в обозначении указывает на определённую приёмочную группу и режим контроля качества, что важно при выборе изделий для ответственных узлов и экспортных поставок.
