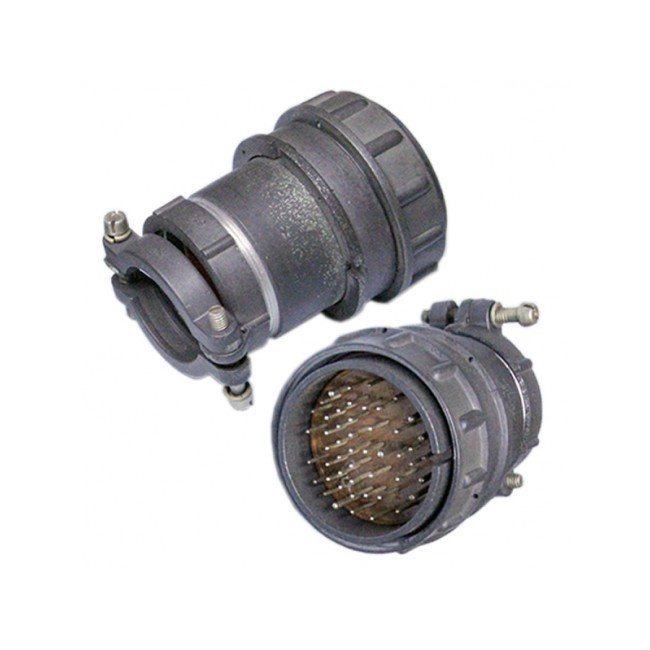

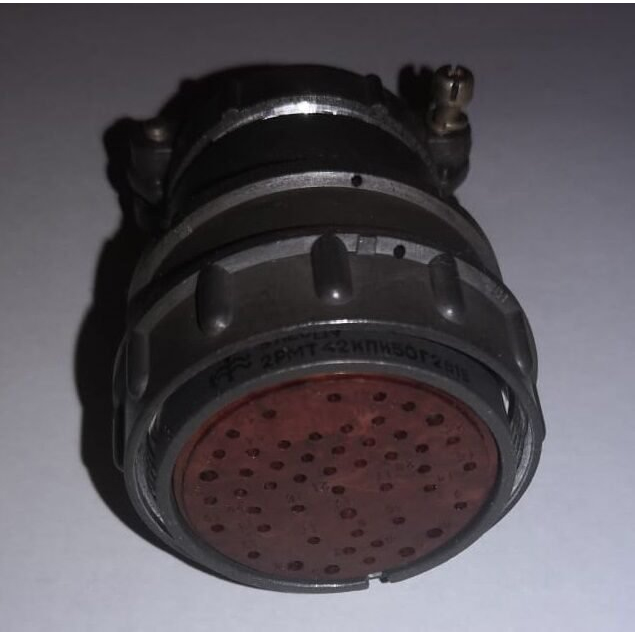

2РМТ42КПН50Ш2В1В «5» — это низкочастотный цилиндрический соединитель типа 2РМТ, выполненный в виде кабельной вилки с прямым патрубком для неэкранированного кабеля, предназначен для работы в электрических цепях постоянного и переменного тока (частотой до порядка десятков МГц в зависимости от конструкции контактов). Буквенная часть «5» в обозначении указывает на вид приёмки (условия контроля и технические условия по ГЕ0.364.126ТУ), а не на модификацию корпуса.

Основное назначение и конструкция

Соединитель 2РМТ42КПН50Ш2В1В используется для объёмного монтажа в радиоэлектронной аппаратуре, в том числе в изделиях всеклиматического исполнения В2.1 по ГОСТ 15150‑69. Это вилка кабельная с прямым патрубком, с резьбовым сочленением, тропико‑ и виброустойчивая, негерметичная, с внутренним монтажом.

Электрические характеристики

• Максимальное рабочее напряжение обычно до 560–700 В в зависимости от конкретного исполнения и приёмки.

• Сопротивление изоляции не менее 5000 МОм.

• Электрическая прочность изоляции порядка 1850–2300 В при указанных рабочих напряжениях.

• Максимальный ток на один контакт зависит от диаметра (1,0–3,0 мм); суммарная токовая нагрузка на соединитель может достигать примерно 190 А.

Климатические и механические требования

• Рабочий диапазон температур, как правило, от −60 до +100 °C, с возможностью перегрева до +180 °C при кратковременных режимах.

• Соединитель рассчитан на значительные механические нагрузки: допустимая sin‑вибрация до ~5000 Гц, удары до 5000 м/с², перегрузки линейных ускорений порядка 2000 м/с².

• Всеклиматическое и тропикоустойчивое исполнение, повышенная влажность до 98% при +40 °C.

Особенности исполнения «5»

Приёмка «5» означает, что изделие изготавливается по техническим условиям ГЕ0.364.126ТУ, как правило, относится к категории качества «ВП» или «ОС» (внутренний проект‑контроль / серийное производство). При этом сохраняются все основные характеристики серии 2РМТ: количество контактов 50, резьбовая фиксация, серебряное или золотое покрытие контактов, многократные сочленения–расчленения (до порядка 500 циклов).
